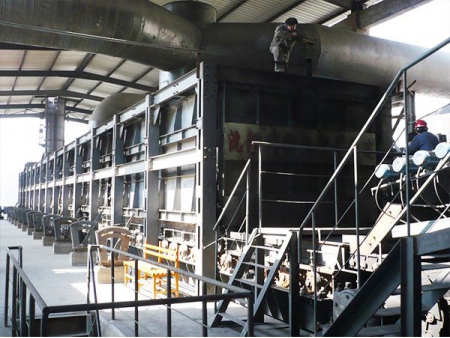

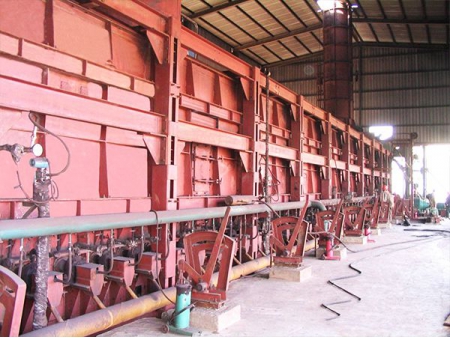

Chaudière à grille à chaine
La chaudière à grille à chaine est généralement utilisée dans le processus de combustion de pellet au sein du système de four rotatif à grille mobile. Ceci la rend comme l’une des pièces clés de l’équipement essentiel pour toute la ligne de production. La chaudière à grille à chaine est conçue pour opérer dans les hautes températures, œuvrant ainsi en corrélation avec les chaines personnalisées. Sa caractéristique unique est le mouvement circulaire du lit sur la grille, qui déplace efficacement les matériaux de l’arrière vers l’avant pour les décharger. Ceci assure une opération fluide et continue.
Construite avec précision et soin, la chaudière à grille à chaine comprend beaucoup de composants intégrés : le mécanisme d’entrainement pour assurer une opération régulière, une roue de traction guidant le mouvement, un dispositif de soutien pour la stabilité de matériel et une unité de redirection de la queue pour assurer la bonne circulation des matériaux. Il inclut aussi un mécanisme de scellage pour maintenir l’intégrité du système, l’assemblage d’un lit à grille pour le traitement thermique des matériaux, les unités à soufflet pour s’adapter à l’expansion, et un cadre et couvercle solides pour protéger et recouvrir la machine.
| Dimensions (L×W) (m) | Capacité(10⁴ tonnes/an) | Puissance (KW) | Rapport de vitesse: |
| B2.0×30 | 25 | 2×15 | 315 |
| B2.5×33 | 40 | 2×15 | 315 |
| B2.8×36 | 60 | 2×18.5 | 315 |
| B3.1 × 39 | 80 | 4×11 | 1060 |
| B3.5 × 39 | 100 | 4×11 | 1060 |
| B4.0 × 42 | 150 | 4×11 | 1060 |
| B4.5 × 60 | 240 | 4×15 | 730 |
| B5.0×60 | 400 | 4×22 | 440 |
| B5.5×69 | 500 | 4×22 | 440 |
- La chaudière incorpore une technologie d’entrainement flexible, permettant à une adaptation automatique à l’expansion thermique de l’axe de la roue de traction pour assurer une fonctionnalité ininterrompue.
- Il inclut les soufflets de construction qui assurent une distribution équitable de l’air, atteignant ainsi une température uniforme dans la section de traitement.
- Le lit à grille est conçu avec un mécanisme de tension automatique qui compense l’expansion et la contraction thermiques, ce qui maintient la tension optimale.
- La fonction automatique de réinitialisation pour les plaques des grilles assure qu’elles retournent toujours à leur position propre, ce qui maintient la distribution constante des matériaux.
- La chaudière emploie la technologie de maillage échelonné pour résoudre l’expansion thermique différentielle entre le lit à grille et l’arbre principal.
- Son design inclut un lien adaptatif avec les guides flexibles, ce qui élimine le risque de collision et de brouillage parmi les pièces fixes de la grille.
- Les techniques avancées de scellement sont utilisées pour empêcher la fuite de l’air dans les chambres indésirables, ce qui optimise l’utilisation d’énergie et améliore l’efficience.
