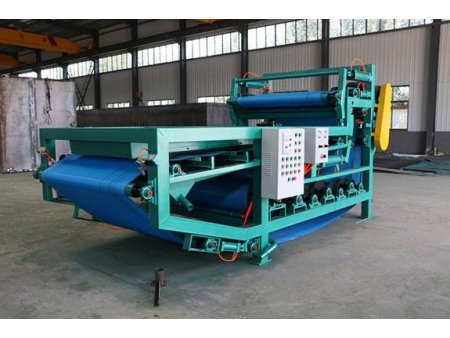

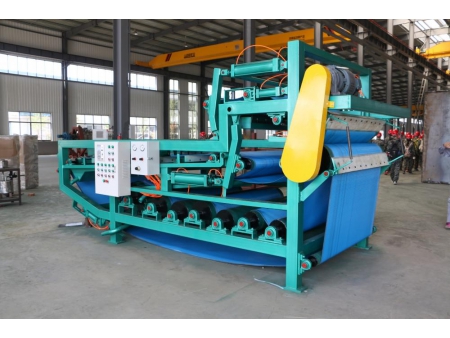

Le filtre à bandes presseuses est un équipement destiné à effectuer la déshydratation des boues. Il peut être utilisé avec un système de flottation à air pour déshydrater et presser la matière en suspension. La boue produite après flottation à air est transformée en gâteau de filtration afin d’éviter la pollution. Le filtre presse à bandes peut être utilisé pour concentrer la boue et extraire le liqueur résiduaire. C’est une machine performante adaptée aux exigences des clients et d'exploitation optimisée.
| Eléments | Modèle | |||||||||
| RBYL-500 | RBYL-650 | RBYL-1000 | RBYL-1500 | RBYL-2000 | RBYL-2500 | RBYL-3000 | RBYL-4000 | |||
| Moteur principal | Puissance (kw) | 0.75 | 0.75 | 1.1 | 1.5 | 2.2 | 4 | 5.5 | 7.5 | |
| Compresseur d'air | 1.5 | 2.2 | 2.2 | 3 | 4 | 5.5 | 5.5 | 7.5 | ||
| Largeur de la bande (mm) | 500 | 650 | 1000 | 1500 | 2000 | 2500 | 3000 | 4000 | ||
| Capacité de traitement ( m³/h) | 0.5-3.0 | 1.5-4.5 | 3-6.5 | 4-9.5 | 5-13 | 7-15 | 8-20 | 12-30 | ||
| Taille | Longueur (mm) | 5260 | 5260 | 5260 | 5260 | 5260 | 6200 | 7200 | 7800 | |
| Largeur (mm) | 1080 | 1230 | 1580 | 2170 | 2650 | 3125 | 3623 | 4690 | ||
| Hauteur (mm) | 2360 | 2360 | 2360 | 2360 | 2360 | 2500 | 2930 | 3030 | ||
| Poids (kg) | 2000 | 2200 | 3300 | 5200 | 7400 | 11600 | 14000 | 25000 | ||
| Concentration de la solution influente | 3-8% | |||||||||
| Teneur en humidité des effluents | 30-45% | |||||||||
| | | | | | | | | |||

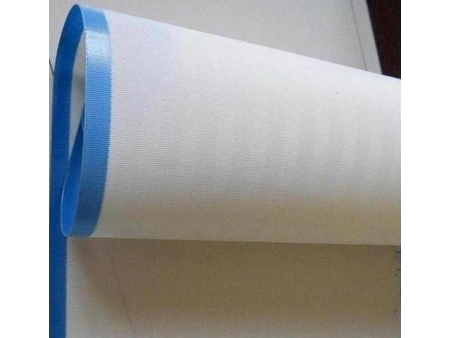

Toile filtrante
La toile filtrante est fabriquée à l’aide de mono filaments et multi filaments avec section transversale. Elle peut recaler des matériaux de deux à dix micron faciles à détacher.

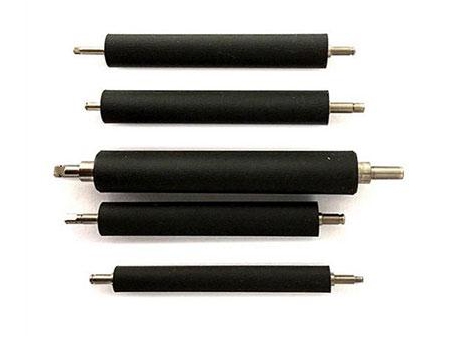

- Rouleau

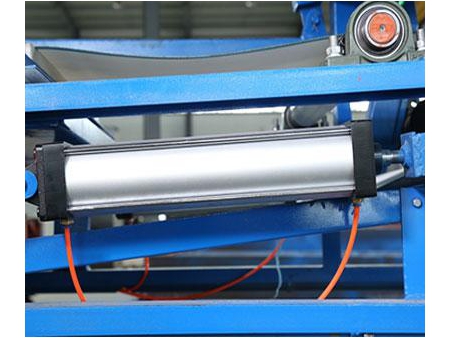

- Cylindre pneumatique

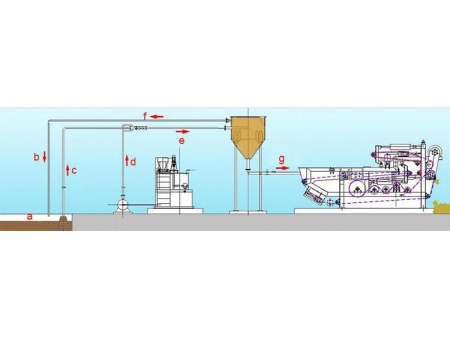

- a: Réservoir à boue
- b: Refoulement
- c: Boue
- d: Chimique/Polymère
- e: Entrée d'alimentation
- f: Refoulement
- g: Entrée d'alimentation

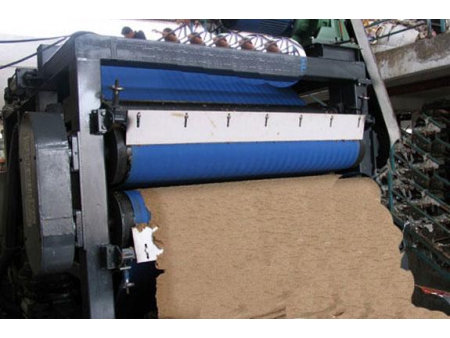

Après mélange de la boue concentrée et une certaine concentration de floculant, les petites particules dans la boue vont coaguler en agrégats floculés de grande taille. La boue floculée sera transportée vers le filtre à bande, ou l’eau sera séparée sous l’action de la gravité. La boue en état dynamique sera par la suite comprimée à travers deux toiles filtrantes qui suivent un agencement de rouleaux à pression. Sous l’action de la force d’extrusion et la force de cisaillement de la zone pré compressée et zone haute pression, la boue sera pressée de façon graduelle en gâteau de filtration et par la suite déchargée.
