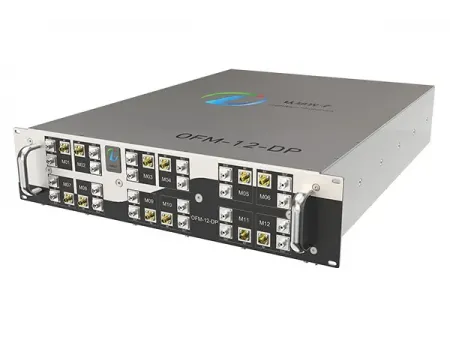

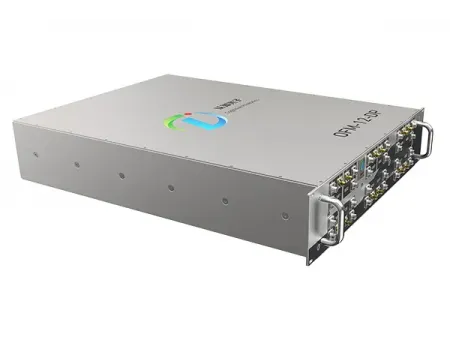

OFM-12-DP Modulateur de Phase à Retard Optique 12 Canaux
Demande de devis
Composants Laser Numériques
Appariement précis des longueurs de trajet optique et de la phase, avec prise en charge jusqu’à 12 canaux indépendants.
Le OFM 12 DP est conçu pour apparier avec précision les longueurs de trajet optique et moduler la phase sur multiples canaux laser. Il résout efficacement les problèmes d’appairage de phase et de réduction de longueur de cohérence observés sur les lasers haute puissance à raie étroite soumis à l’élargissement spectral. Le module intègre 12 canaux indépendants, chacun doté de sa ligne de retard optique et de son modulateur de phase électro-optique, offrant une large plage d’ajustement de retard et un contrôle de phase haute précision.
Paramètres
| Caractéristiques optiques | |
| Longueur d’onde laser (nm) | 1064 ± 2 |
| Perte d’insertion (dB) | ≤ 6 |
| Taux d’extinction de polarisation (dB) | > 18 (axe rapide coupé) |
| Puissance d’entrée max. (mW) | 300 |
| Précision de retard (ps) | 0,05 |
| Plage de retard (ps) | 0–330 |
| Interfaces optiques | |
| Type de fibre d’entrée | PM980 |
| Interface de fibre d’entrée | FC/APC |
| Longueur de fibre d’entrée (m) | 1 |
| Type de fibre de sortie | PM980 |
| Interface de fibre de sortie | FC/APC |
| Longueur de fibre de sortie (m) | 1 |
| Caractéristiques électriques | |
| Tension de demi-onde de modulation de phase Vp (V) | ≤ 2,5 @ 50 kHz |
| Bande passante de modulation de phase (MHz) | ≥ 200 |
| Perte de retour (dB) | ≤ -10 |
| Impédance (Ω) | 50 |
| Adaptabilité environnementale | |
| Conditions de fonctionnement | -40 à 85 °C, < 90 % HR, renforçable pour environnements spéciaux |
| Conditions de stockage | -40 à 85 °C, < 90 % HR, renforçable pour environnements spéciaux |
Caractéristiques
- Technologie de modulation bi-mode
Modulation de retard : réglages du retard d’impulsions laser du picoseconde (ps) au nanoseconde (ns), avec résolution sub-ps, adaptés aux applications à synchronisation stricte (ex. expériences d’intrication quantique).
Modulation de phase : taux de modulation 100 MHz et contrôle de phase hautement linéaire, permettant le modelage dynamique du front d’onde ou l’optimisation de la cohérence du champ lumineux. - Conception d’intégration en réseau
Intègre 12 canaux de modulation indépendants, avec pilotage synchrone ou asynchrone de multiples lasers pour réduire taille et complexité du système.
Procédé matériau niobate de lithium (LiNbO₃) assurant faible perte d’insertion (< 3 dB) et haute stabilité. - Interface de contrôle intelligente
Double mode d’utilisation : contrôle électronique ou programmation logicielle, compatible FPGA, DSP pour des ajustements dynamiques en temps réel.
API fournie pour une intégration fluide dans des plates-formes optiques automatisées ou des équipements industriels.
Applications
- Synthèse cohérente :
Appariement des différences de trajet optique et contrôle de phase dans les réseaux laser. - Réseaux phasés laser :
Modelage dynamique du faisceau et compensation de la turbulence atmosphérique. - Lidar :
Synchronisation temporelle et formation de faisceau pour le balayage multi-faisceaux. - Détection par fibre :
Amélioration de la détection acoustique/thermique distribuée via la détection de phase.
Avantages
- Haute précision :
Compensation de dérive de phase sur toute la plage de températures (-40 °C à 85 °C) pour une stabilité long terme. - Scalabilité :
Cascadage de modules pour étendre à 24 ou 48 canaux, répondant aux besoins de contrôle cohérent de réseaux laser à grande échelle.
Grâce à son multi-canal, sa grande précision et sa forte compatibilité, l’OFM 12 DP est un composant clé tant pour la recherche optique de pointe que pour les systèmes laser industriels.
