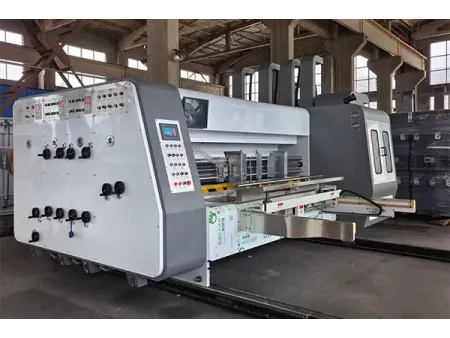

CZYL-D Formeuse de carton semi automatique
Demande de devis
WebSite: http://corrugatedline-fr.com/2-6-printer-slotter-rotary-die-cutter-with-lead-edge-feeder.html
Lignes de conditionnement de carton
La formeuse de carton est conçue pour des opérations rapides et de grande qualité. Cette machine dispose de fonctionnement d'impression flexographique en deux couleurs, de rainage, de pliage et de découpe en une seule opération. Son système de contrôle est facile d'accès, ce qui en fait une machine adaptée aux productions en grand volume
Détails
- Operation tout en un
Des opérations d'impression flexographie deux couleurs, de rainage, de pliage et de découpe en une seule opération. - Système d'alimentation avancé
Eéquipé d'un système d'alimentation sous vide pour des opérations fiables et de haute précisions. - Construction durable
Les rouleaux sont conçus avec de l'acier haute qualité et plaqués chrome. Les engrenages sont fabriqué dans un alliage d'acier et reçoivent un traitement de résistance à la chaleur pour augmenter leur durée de vie. - Impression de precision
Le mécanisme d'impression assure un résultat de haute qualité. - Système de sécurité
Le système de sécurité empêche la machine de démarrer tant que toutes les unités ne sont pas verrouillées. Durant l'utilisation, les unités restent verrouillées pour garantir la sécurité des biens et des personnes. - Système remise à zéro
La remise à zéro automatique assure le réajustement de la machine, réduisant les déchets. - Application versatile
Adapté pour les cartons ondulés de 3, 5 ou 7 couches ainsi que les carton avec des flutes en E.
Spécifications
| Modèle | ||||||
| Vitesse max. (feuille/min) | 180 | 180 | 150 | 130 | 120 | 100 |
| Précision alimentation papier (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Taille min. feuille (mm) | 250×500 | 250×500 | 320×600 | 320×600 | 350×600 | 350×600 |
| Taille max. feuille (mm) | 850×2000 | 850×2200 | 1150×2400 | 1150×2800 | 1350×2600 | 1550×2800 |
| Taille feuille alimentation feuille par feuille (mm) | 1200×2000 | 1200×2200 | 1400×2400 | 1400×2800 | 1600×2600 | 1800×2800 |
| Zone d'impression max. (mm) | 820×2000 | 820×2200 | 1150×2400 | 1150×2800 | 1400×2600 | 1550×2800 |
| Précision impression (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Epaisseur plaque d'impression (mm) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
| Taille min. découpe (L×l×H) (mm) | 220×60×70 | 220×60×70 | 250×60×80 | 250×60×80 | 250×60×80 | 250×60×80 |
| Taille min. découpe die cutting (L×l×H) (mm) | 170×80×80 | 170×80×80 | 180×80×80 | 180×80×80 | 180×80×80 | 180×80×80 |
| Profondeur max. découpe (mm) | 230 | 230 | 310 | 310 | 370 | 410 |
| L'ajout de lames aditionnels peut augmenter la profondeur | ||||||
| Précision découpe (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
| Taille max. découpe die cutting (mm) | 900×2000 | 900×2200 | 1200×2400 | 1200×2800 | 1400×2600 | 1600×2800 |
| Précision découpe die cutting (mm) | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
Configuration principale
Unité de livraison de papier
Système de livraison de papier/alimentation
- Alimentation par succion d'air : équipé d'un ventilateur de 7.5 kW; le flot d'air peut être ajusté selon le type de carton ondulé pour assurer une alimentation fiable.
- Guides ajustables : un mécanisme électriquement ajustable attrape et fait glisser le papier.
- Compteur de papier : permet de régler et d'afficher les quantités de production avec une alarme automatique.
Appareil de remise à zéro automatique
- Remise à zéro automatique : l'unité d'alimentation en papier et d'impression comprennent un système de remise à zéro automatique avec effacement de la mémoire.
- Réduction des déchets : pour des cartons standards, le positionnement optimal peut être trouvé après deux fabrications tests, ce qui réduit les déchets.
Appareil de préparation du papier
- Alignement pneumatique : avec un appareil pneumatique le papier peut être réalligné à intervalles régulières.
Unité d'impression
Rouleau d'impression (plaque)
- Taille rouleau : diamètre extérieur (plaque incluse).
- Abre à cliquet fixe : un rouleau fixé sur un arbre à cliquet pour une stabilité maximale.
- Support de plaque : Support de plaque adapté pour des dimensions de 9 mm × 3 mm.
- Changement de plaque rapide : un système de changement de plaque rapide permet l'installation et le retrait facile des plaques; une pédale de pied permet la rotation en sens de marche et en sens inverse.
Rouleau en maille d'acier
- Taille rouleau : diamètre extérieur de Ø198 mm.
- Soulevage automatique : intégré avec le système d'alimentation papier pneumatique. Les rouleaux s'abaissent pour faire pression sur la plaque d'impression durant l'alimentation.
Rouleau en caoutchouc
- Taille rouleau : diamètre extérieur de 198 mm.
- Surface ultra-résistante : la surface du tube en acier est enroulée d'un caoutchouc anti-usure.
Mécanisme d'ajustement de phase
- Contrôle phase d'impression : contrôle numérique avec un ajustement à 360°, utilisable à l'arrêt ou en cours d'utilisation.
- Ajustement latéral : positionnement latéral jusqu'à ±7.5 mm.
Appareil d'assistance phase d'impression
- Frein automatique : équippé d'un frein automatique type cylindre.
- Maintien de position : quand la machine est séparé ou quand la phase est ajustée, le mécanisme de frein empêche les rotations.

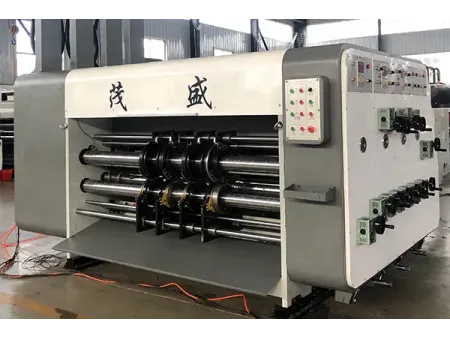

Unité de découpe
Contrôle lame
- Structure : système de double lame sur un seul axe, avec lame arrière ajustable.
- Espacement réglable : quatre emplacements de lame peuvent être déplacé avec un système manuel.
- Méthode d'ajustement : en defaisant la vis de fixation, il est possible d'ajuster la position des lames.
Equipement lames de découpe
- Spécifications des lames : lames de découpe de 7 mm d'épaisseur, faite en aliage d'acier et ayant reçu un traitement contre la chaleur pour une plus longue durée de vie.
- Conception flexible : la lame du milieu peut être retirée pour produire des cartons de grande taille.
Machine stockage déchet (Optionnel)
