Foreuse de fond de trou KG520/KG520H, conçue pour les carrières de grande et moyenne taille et les entrepreneurs

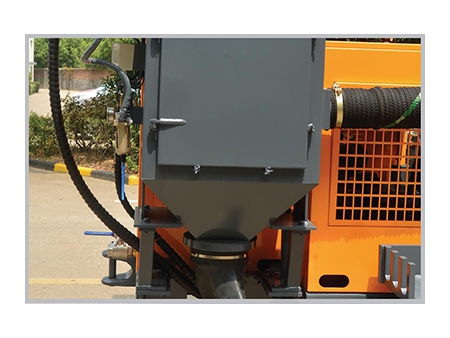

La foreuse de fond de trou KG520/KG520H est spécialement conçue pour les carrières de taille moyenne et grande ainsi que pour les entrepreneurs du secteur. Elle est équipée d’un châssis à chenilles pliables et d’une transmission intégrale à quatre roues motrices. Son moteur de translation à piston plongeur et son système de nivellement des chenilles améliorent considérablement la pression de travail et la capacité d'escalade. Grâce à son vérin hydraulique de bras de levage et son inclinaison élargie, l’engin de forage peut répondre aux exigences de positionnement les plus strictes. Le couple de rotation et la vitesse de révolution ont été optimisés, tandis qu’un moteur de propulsion et une chaîne renforcent la force de levage et la fiabilité de la machine. Le collecteur de poussière a été agrandi afin d’augmenter sa capacité, et un profilé épaissi a été utilisé pour le châssis, renforçant ainsi la solidité et la rigidité de l’ensemble. Un anneau supplémentaire facilite la manutention et le levage de la foreuse. Nous sommes convaincus que cette foreuse répondra efficacement à toutes les exigences, notamment pour l’exploitation en carrière, l’extraction minière et le contrôle des parois.
Paramètres
Diamètre de forage: Φ105-152mm
Profondeur de forage économique: 25m
Méthode d'alimentation: Rouleau de chaîne à moteur
Course d'alimentation: 4150mm
Puissance de soutien: YCD4R23T8-80 (59KW/2400tr/min)/Yuchai YCD4R23T8-80 (59KW/2400tr/min)
| Modèle de foreuse | KG520 | KG520H |
| Poids de la machine complète | 6500KG | 7000KG |
| Dimensions extérieures | 6800×2200×2850mm | 6800×2450×2850mm |
| Dureté du forage | f=6-20 | |
| Diamètre de forage | Φ105-152mm | |
| Profondeur de forage économique | 25m | |
| Vitesse de rotation | 0-100tr/min | |
| Couple de rotation | 3500N=m | |
| Force de levage | 25KN | |
| Méthode d'alimentation | Rouleau de chaîne à moteur | |
| Course d'alimentation | 4150mm | |
| Vitesse de déplacement | 0-4km/h | |
| Capacité de montée | ≤30° | |
| Garde au sol | 440mm | |
| Angle d'inclinaison de la flèche | Haut : 135°, bas : 50°, total : 185° | |
| Angle de pivotement de la flèche | Gauche : 50°, droite : 50°, total : 100° | |
| Angle d'inclinaison de la flèche de forage | Bas : 50°, haut : 25°, total : 75° | |
| Angle de pivotement de la flèche de forage | Gauche : 45°, droite : 45°, total : 90° | |
| Angle de nivellement de la voie | ±10° | |
| Longueur de compensation de la poutre | 900mm | |
| Puissance de soutien | 4DKC4G3-100(70KW/2200tr/min)/Yuchai 4DKC4G3-100(70KW/2200ttr/min) | |
| Marteau DTH | K4 | |
| Tige de forage | Φ76×3m ou Φ89×3m | |
| Consommation d'air | 15-22m³/min | |
| Hauteur maximale du trou horizontal | 2850mm | |
| Hauteur minimale du trou horizontal | 900mm | |
