Séchoir à fiente

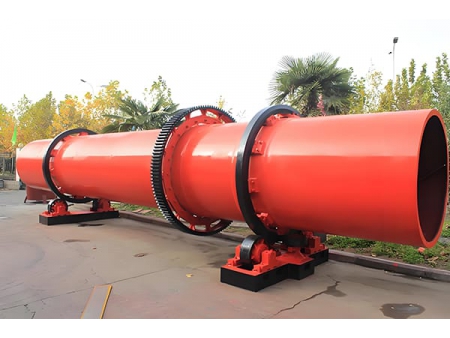

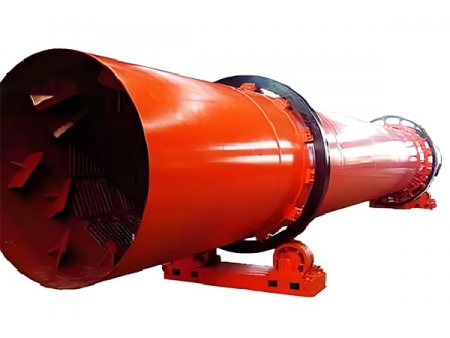

Le séchoir à fiente Yuke est une installation de séchage du fumier de volaille à tambour, conçu pour le traitement des fumiers d'animaux divers et des fientes de poulet, fen grande quantité, conçu pour l'élimination des odeurs fortes et l'arrêt de la croissance des bactéries. Le traitement des fientes et fumiers permet l'obtention d'un produit allégé facile à transporter. Le fumier séché obtenu grâce à notre séchoir à fiente peut ensuite être utilisé comme fertilisant, ou pour la production de gaz, permettant ainsi une optimisation des ressources.
Le séchoir à fiente Yuke est une installation de séchage du fumier de volaille à tambour, conçu pour le traitement des fumiers d'animaux divers et des fientes de poulet, fen grande quantité, conçu pour l'élimination des odeurs fortes et l'arrêt de la croissance des bactéries. Le traitement des fientes et fumiers permet l'obtention d'un produit allégé facile à transporter. Le fumier séché obtenu grâce à notre séchoir à fiente peut ensuite être utilisé comme fertilisant, ou pour la production de gaz, permettant ainsi une optimisation des ressources.
Modèle | Inclinaison(%) | Diamètre(mm) | Longueur(mm) | Vitesse(tr/min) | Puissance de rotation(kw) | Capacité (t/h) | Poids(t) |
3-5 | 600 | 6000 | 3-8 | 3 | 0.5-1.5 | 2.9 | |
3-5 | 600 | 8000 | 3-8 | 4 | 0.6-1.2 | 3.1 | |
3-5 | 800 | 8000 | 3-8 | 4 | 0.8-2.0 | 3.5 | |
3-5 | 1000 | 8000 | 3-8 | 4 | 0.8-2.5 | 5.6 | |
3-5 | 1000 | 10000 | 3-8 | 5.5 | 1.0-3.5 | 6.7 | |
3-5 | 1000 | 12000 | 3-8 | 5.5 | 1.5-3.5 | 7.2 | |
3-5 | 1200 | 8000 | 3-8 | 7.5 | 2-4 | 8.8 | |
3-5 | 1200 | 10000 | 3-8 | 7.5 | 1.8-5 | 9.8 | |
3-5 | 1200 | 12000 | 3-8 | 11 | 2-6 | 10.5 | |
3-5 | 1500 | 12000 | 2-6 | 15 | 3.5-9 | 13.5 | |
3-5 | 1500 | 14000 | 2-6 | 15 | 4-11 | 15.4 | |
3-5 | 1800 | 12000 | 2-6 | 18.5 | 5-12 | 18.9 | |
3-5 | 1800 | 14000 | 2-6 | 18.5 | 5-15 | 23.2 | |
3-5 | 1800 | 20000 | 2-6 | 22 | 8-20 | 26.1 | |
3-5 | 2000 | 18000 | 2-6 | 30 | 8-23 | 36.5 | |
3-5 | 2000 | 20000 | 2-6 | 37 | 10-24 | 38.8 | |
3-5 | 2200 | 18000 | 1.5-6 | 37 | 10-25 | 42.3 | |
3-5 | 2200 | 20000 | 1.5-6 | 37 | 12-28 | 45.2 | |
3-5 | 2400 | 20000 | 1.5-5 | 45 | 18-30 | 50.7 | |
3-5 | 2800 | 20000 | 1.5-5 | 55 | 20-35 | 60.4 | |
3-5 | 2800 | 24000 | 1.5-5 | 75 | 25-35 | 70.4 | |
3-5 | 3000 | 20000 | 1.5-5 | 75 | 25-40 | 78.2 | |
3-5 | 3000 | 25000 | 1.5-5 | 75 | 30-45 | 104.9 |
Remarque: Les paramètres ci-dessus sont fournis à titre indicatif, et peuvent être modifiés selon les conditions d'utilisation du client.
Principe de fonctionnement des séchoirs rotatifs Yuke
-
- Alimentation en matériau
Le matériau à haut niveau d'humidité est transféré à la trémie via convoyeur à bande ou élévateur à godets, puis poussé dans le tuyau d'alimentation, dont l'inclinaison permet le transfert naturel vers le tambour de séchage.
-
- Séchage et déchargement
Le tambour de séchage est légèrement incliné ; le matériau est durant le processus de séchage mis en contact avec l'agent thermique (gaz de combustion ou gaz chauffé) projeté via la bouche inférieure du sécheur. Une autre configuration consiste en l'alimentation en matériau et en gaz simultanée via la bouche inférieure du sécheur.
Le matériau est ensuite dirigé durant la rotation du tambour grâce à l'action de la gravité vers la bouche de sortie du sécheur ; durant cette phase, le matériau est soumis à un séchage direct ou indirect, et transféré via un convoyeur à bande ou à vis vers la sortie du tambour.

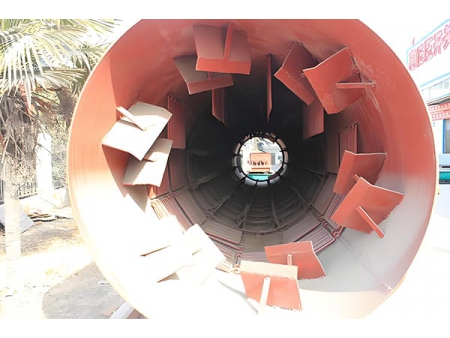

Des dispositifs de levage sont installés sur la face interne du tambour, permettant la bonne répartition du matériau, pour un contact homogène avec l'agent thermique, et un séchage optimal et uniforme.
-
- Filtrage du gaz
Le gaz chauffant traverse avant d'arriver au tambour de séchage un collecteur de poussière à cyclone, permettant la séparation du matériau mélangé au gaz. Un dispositif de filtre à sac ou de lavage de poussière peut être utilisé pour réduire le niveau de poussières contenues dans le gaz.
- 1. Four
- 1-1. Fourneau à gaz
- 2. Matériau
- 3. Convoyeur
- 4. Entrée
- 5. Couvercle d'alimentation
- 6. Anneau du tambour
- 7. Rouleau support
- 8. Tambour
- 9. Transmission
- 10. Couronne
- 11. Anneau du tambour
- 12. Rouleau support
- 13. Couvercle de déchargement
- 14. Collecteur de poussière
- 15. Cheminée
- 16. Ventilateur à tirage inspiré
- 17. Moteur
- 18. Bouche de sortie
- 19. Déchargement
Remarque : Ce diagramme est fourni à titre indicatif, et peut être modifié selon les exigences du client.
