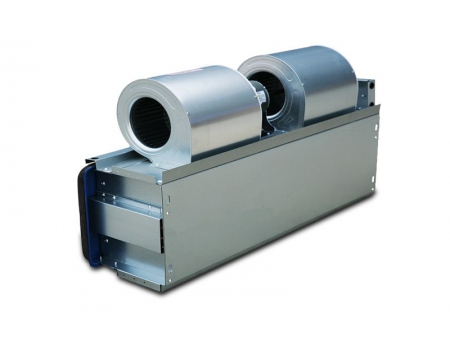

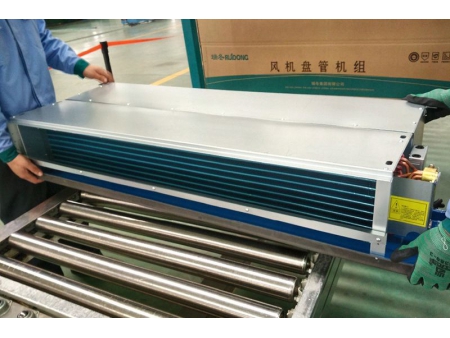

Les ventilo-convecteurs encastrables ou ventilo-convecteurs à encastrer sont grandement appliqués dans les hôtels, les restaurants, les usines, les hôpitaux, les centres commerciaux et bien d'autres encore. Ils sont fabriqués à partir d'une plaque d'acier entre autres.

Télécharger

Vidéo

Paramètres Techniques

Ventilo-convecteurs encastrés

Type		2 Tubes 2 Rangées
Modèle		RFP-34	RFP-51	RFP-68	RFP-85	RFP-102	RFP-136
Débit d'air (m³/h)	H	340	530	700	860	1020	1400
	M	270	420	560	700	810	1140
	L	200	310	420	520	610	850
Capacité de refroidissement (W)	H	1770	2670	3530	4450	5300	7060
Capacité de chauffage (W)	H	2700	4050	5400	6750	8100	10800
Puissance d'entrée (W)	12Pa	32	46	56	75	94	134
	30Pa	40	54	72	87	102	155
	50Pa	46	65	84	98	112	174
Bruit dB(A)	12Pa	37	39	41	43	46	46
	30Pa	40	42	44	46	47	48
	50Pa	42	44	46	47	49	50
Débit d'eau	m³/h	0.31	0.47	0.62	0.78	0.93	1.23
D.P. de l'eau	kPa	30	30	30	40	40	40
Type de ventilateur		Ventilateur centrifuge à double aspiration à ailes multiples
Type de moteur		Moteur asynchrone fonctionnant par condensateur
Bobine	Rangées	2
Bobine	Pression	Pression de conception 1,6MPa, pression d'essai 2,5MPa
Taille du tuyau	Tuyau d'eau	R3/4(filetage interne)
Taille du tuyau	Tuyau de drainage	R3/4(filetage interne)
Poids net	(kg)	12.7	14.2	16.1	17.4	18.5	25.8
Accessoires en option		Thermostat, vanne 2 voies/3 voies, boîte de retour

Ventilo-convecteurs encastrés

Type		4 Tubes 3 1 Rangées
Modèle		RFP-34	RFP-51	RFP-68	RFP-85	RFP-102	RFP-136	RFP-170	RFP-204	RFP-238
Débit d'air (m³/h)	H	340	510	680	850	1020	1360	1700	2040	2380
	M	265	405	535	680	790	1060	1360	1595	1904
	L	195	305	405	510	585	790	1020	1180	1428
Capacité de refroidissement (W)	H	1890	2830	3780	4680	5610	7350	9000	10800	12600
Capacité de chauffage (W)	H	1480	2220	2960	3720	4150	5180	6700	7290	8500
Puissance d'entrée (W)	12Pa	37	52	62	76	96	134	152	189	228
	30Pa	44	59	72	87	108	156	174	212	253
	50Pa	49	66	84	100	118	174	210	250	300
Bruit dB(A)	12Pa	37	39	41	43	46	46	48	50	52
	30Pa	40	42	44	46	47	48	50	52	54
	50Pa	42	44	46	47	49	50	52	54	56
Débit d'eau	Refroidissement	0.33	0.5	0.67	0.8	0.96	1.26	1.55	1.86	2.18
Débit d'eau	Chauffage	0.13	0.19	0.25	0.32	0.37	0.45	0.58	0.63	0.73
Bruit dB(A)	kPa	30	30	30	30	40	40	40	40	50
Type de ventilateur		Ventilateur centrifuge à double aspiration à ailes multiples
Type de moteur		Moteur asynchrone alimenté par condensateur
Bobine	Rangées	3 1
Bobine	Pression	Pression de conception 1,6MPa, pression d'essai 2,5MPa
Taille du tuyau	Tuyau d'eau	R3/4(filetage interne)
Taille du tuyau	Tuyau de drainage	R3/4(filetage interne)
Poids net	(kg)	15.4	17.2	19.1	20.5	22	29.7	31.5	35.6	41.5
Accessoires en option		Thermostat, vanne 2 voies/3 voies, boîte de retour

Remarques

Les valeurs indiquées dans les tableaux ci-dessus se rapportent toutes à des situations de débit d'air élevé avec des pressions maximales respectives.
La capacité de refroidissement se rapporte à la valeur avec l'eau d'entrée de refroidissement à une température de 7℃., la différence de température entre l'entrée et la sortie à 5℃, et la température de l'air d'entrée à DB=27℃, WB=19,5℃.
La capacité de chauffage fait référence à la valeur de chauffage de l'eau d'entrée à une température de 60℃, la différence de température entre l'entrée et la sortie à 5℃, la température de l'air d'entrée à DB=21℃, et le même débit d'eau que dans la situation de refroidissement.
Les données de bruit sont enregistrées à l'intérieur de la salle anéchoïque à une distance de 1,5 m à l'avant et à l'arrière des machines.
L'alimentation électrique standard est de 50 Hz. L'alimentation 60Hz est en option. Veuillez nous en faire part lors de la commande si besoin est.
La construction standard du caisson est connectée au tube gauche. La liaison avec le tube droit est en option. Veuillez nous en faire part lors de la commande si nécessaire.
