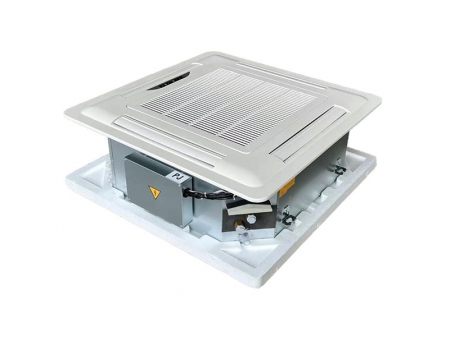

Ventilo-convecteur Cassette / Ventilo-convecteur Type cassette / Ventilo-convecteur pour plafond

Demande de devis

WebSite: http://ruidonghvac.fr/3-3-ceiling-mount-fan-coil-unit.html

Les ventilo-convecteurs type cassette ou ventilo-convecteurs montés au plafond sont destinés aux grands espaces dotés de plafonds suspendus, tels que les centres commerciaux, les halls d'entrée des hôtels, les salles de banquet, les hôpitaux, les immeubles de bureaux et d'autres environnements spacieux.

Télécharger

Paramètres Techniques

Ventilo-convecteur à cassette de Type européen

Type				2 Tubes
Modèle - RFPC				34-2	51-2	68-2	80-2	85-2	102-2	136-2	170-2	204-2	238-2	289-2	340-2
Modèle - RFPC				200	300	400	450	500	600	800	1000	1200	1400	1700	2000
Débit d'air (m³/h)		H	(m³/h)	340	510	680	765	850	1020	1360	1700	2040	2380	2890	3400
		M		280	390	520	580	640	790	1030	1700	2040	2380	2890	2600
		L		180	260	350	390	430	520	690	860	1030	1200	1600	1900
Refroidissement	Capacité totale	H	KW	2	2.7	3.7	4.2	4.5	5.6	7	9.1	10.8	12.6	15.3	17.6
		M	KW	1.8	2.3	3.1	3.8	4.2	4.3	5.7	7.9	8.6	10	11.7	13.5
		L	KW	1.6	1.8	2.6	2.8	3	3.6	4.5	6	6.8	8	9.3	9.9
	Capacité sensible	H	KW	1.5	1.9	2.6	2.9	3.5	3.9	5	6.4	7.7	9	11.5	14.8
		M	KW	1.3	1.7	2	2.6	3.2	3.3	4.3	5.9	6.5	7.5	8.4	11.1
		L	KW	1.2	1.4	1.8	1.9	2.8	2.9	3.6	4.8	5.4	6.4	6.8	7.8
	Débit d'eau		I/h	345	470	640	720	780	970	1260	1710	1920	2160	2640	3027
	D.P. de l'eau		kPa	7	9	11	14	16	18	19	17	19	22	36	48
Chauffage	Capacité de chauffage	H	KW	2.8	4.2	5.6	6.3	7	8.4	11.2	13.9	16.7	19.5	23.7	25.5
		M		2.5	3.4	4.5	5.5	6.3	6.5	8.5	12	12.6	15.6	17.5	18.6
		L		2	2.7	4	4.5	5	5.2	6.7	9	10.2	12	13.8	13
Alimentation électrique				220-240V/1PH/50HZ (60HZ)
Puissance absorbée			W	37	39	41	42	43	45	46	47	50	52	57	65
Pression sonore			dB(A)	37	39	41	42	43	45	46	47	50	52	57	65
Ventilateur	Type			Ventilateur centrifuge
	Modèle			Ф315
	Quantité			1	1	1	1	1	1	1	1	1	1	1	1
Moteur	Type			3 vitesses
Moteur	Quantité			1	1	1	1	1	1	1	1	1	1	1	1
Bobine	Rangées			2
	Pression de service		MPa	1.6Mpa
	Diamètre du tube		pouce	3/8''
Dimension	Corps de l'unité		mm	580x580x250			705x705x290			832x832x290			960x960x290
Dimension	Assemblage du panneau		mm	680x680x30			830x830x30			980x980x30			1140x1140x30
Raccordement	Entrée/sortie d'eau		pouce	ZG3/4'' / ZG3/4''
Raccordement	Évacuation des condensats		pouce	26
Poids			Kg	20	20	20	20	25	25	25	34	34	34	50	52

Ventilo-convecteur à cassette de Type européen

Type				4 Tubes
Modèle - RFPC				68-2 1	80-2 1	85-2 1	102-2 1	136-2 1	170-2 1	204-2 1	238-2 1	289-2 1	340-2 1
Modèle - RFPC				400	450	500	600	800	1000	1200	1400	1700	2000
Débit d'air (m³/h)		H	(m³/h)	680	765	850	1020	1360	1700	2040	2380	2890	3400
		M		520	580	640	790	1030	1290	1500	1800	2100	2600
		L		350	390	430	520	690	860	1030	1200	1600	1900
Capacité de refroidissement (W)	Capacité totale	H	KW	2.6	2.8	3.1	3.6	4.8	6	7	8.4	10.3	11.5
		M	KW	2	2.2	2.4	2.8	3.7	4.7	6	6.5	7.5	8.3
		L	KW	1.4	1.6	1.8	2.1	3	3.6	4.6	5	5.7	6.3
	Capacité sensible	H	KW	1.8	2	2.2	2.5	3.4	4.2	4.9	5.9	8.5	9.5
		M	KW	1.5	1.6	1.8	2.1	2.8	3.5	4.5	4.9	6.2	6.9
		L	KW	1.1	1.2	1.4	1.7	2.4	2.9	3.7	4	4.7	5.2
	Débit d'eau		I/h	450	468	540	625	830	1050	1400	1500	1800	2000
	D.P. de l'eau		kPa	11	13	17	17	19	21	23	25	27	29
Capacité de chauffage (W)	Capacité de chauffage	H	KW	2.6	3.1	3.5	4.3	4.9	6.5	7.2	8.7	11.9	15.2
		M		2	2.3	2.7	3.2	4.3	5.4	5.6	7.6	8.7	11.3
		L		1.4	1.7	2.1	2.5	3.5	4.2	4.3	5.8	6.6	8.7
Alimentation électrique				220-240V/1PH/50HZ (60HZ)
Puissance absorbée			W	62	68	76	96	132	152	189	220	330	340
Pression sonore			dB(A)	41	42	43	45	46	47	50	52	57	65
Ventilateur	Type			Ventilateur centrifuge
	Modèle			Ф315
	Quantité			1	1	1	1	1	1	1	1	1	1
Moteur	Type			3 vitesses
Moteur	Quantité			1	1	1	1	1	1	1	1	1	1
Bobine	Rangées			2
	Pression de service		MPa	1.6Mpa
	Diamètre du tube		pouce	3/8''
Dimension	Corps de l'unité		mm	580x580x250		705x705x290			832x832x290			960x960x290
Dimension	Assemblage du panneau		mm	680x680x30		830x830x30			980x980x30			1140x1140x30
Raccordement	Entrée/sortie d'eau		pouce	ZG3/4'' / ZG3/4''
Raccordement	Évacuation des condensats		pouce	26
Poids			Kg	21	21	26	26	26	35	35	35	53	53

Remarques

Les valeurs figurant dans les tableaux ci-dessus correspondent à des débits d'air élevés avec des pressions excessives respectives.
La capacité de refroidissement fait référence à la valeur avec l'eau d'entrée de refroidissement à une température de 7℃, la différence de température entre l'entrée et la sortie à 5℃, et la température de l'air d'entrée à DB=27℃, WB=19,5℃.
La capacité de chauffage désigne la valeur de chauffage de l'eau d'entrée à une température de 60℃, la différence de température entre l'entrée et la sortie à 5℃, la température de l'air d'entrée à DB=21℃, et le même débit d'eau que le cas de refroidissement.
L'alimentation standard est de 50Hz. L'alimentation 60Hz est en option. Veuillez nous indiquer lors de la commande si vous avez besoin de ce type d'alimentation.

Caractéristiques

Sans pompe à eau, drainage naturel et fonctionnement stable. Le panneau de commande électrique ne se détériore pas facilement.
Flux d'air à 4 voies permettant de répartir uniformément la température dans toute la pièce.
Une installation pratique et des coûts d'installation moindres : Par rapport à un ventilo-convecteur encastrable, un ventilo-convecteur monté au plafond ne nécessite pas d'entrée et de sortie, de raccordement de tuyaux ou de traitement de l'isolation.
