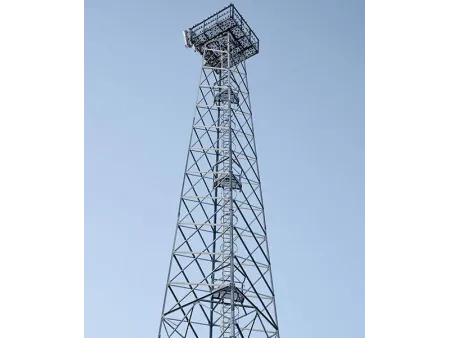

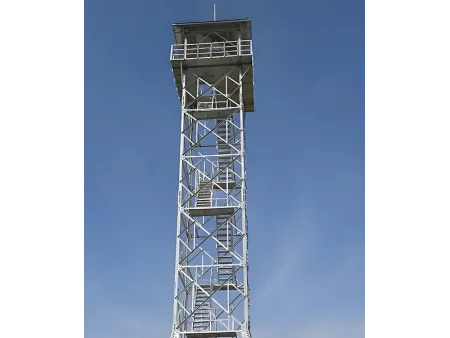

Tour de guet / Tour d’observation
Tour treillis en acier autoportante destinée à l’observation et à la surveillance, disponible en hauteurs de 5 à 35 mètres.
Les tours de guet sont des structures en acier conçues pour l’observation, la surveillance et la prévention des incendies. Elles sont largement utilisées pour la patrouille contre les incendies de forêt, la surveillance frontalière, le contrôle des zones touristiques et d’autres applications de sécurité.
- Normes de conception ANSI/TIA-222-G/H/F; EN 1991-1-4; EN 1993-3-1
- Hauteur 5–35 m, selon les conditions de conception
- Vitesse de vent de calcul 0–300 km/h, ajustée selon les conditions régionales
- Traitement de surface Galvanisation à chaud ; Revêtement peinture
- Configuration
La plupart des tours de guet utilisent une structure autoportante à quatre pieds ou une structure haubanée. L’intérieur peut être équipé d’échelles inclinées ou d’escaliers hélicoïdaux. La partie supérieure comprend une plateforme de travail ou une petite cabine de surveillance. - Résistance au vent et aux séismes
La tour peut être conçue pour résister à des vitesses de vent allant jusqu’à 30 m/s et à une intensité sismique de niveau 8. La déviation verticale est contrôlée dans une limite inférieure à 1/1000 afin d’assurer une stabilité fiable en environnement exigeant.
Implantation
Les tours de guet sont généralement installées sur des hauteurs telles que des collines ou des points dominants. Ces emplacements offrent un large champ de vision et des lignes d’observation dégagées, garantissant une surveillance efficace.
| Produit | Tour d’observation |
| Type de tour | Tour autoportante |
| Normes de conception | ANSI/TIA-222-G/H/F ; EN 1991-1-4 ; EN 1993-3-1 |
| Certification qualité | ISO 9001:2015 ; COC ; Rapport d’inspection tierce partie (SGS, BV) |
| Boulons & écrous | Classe 8.8 / 6.8 / 4.8 ; ASTM A325 ; DIN 7990, DIN 931, DIN 933 ; ISO 4032, ISO 4034 |
| Matériau principal | Acier angulaire / acier tubulaire |
| Hauteur | 5–35 m, selon les conditions de conception |
| Matériaux sélectionnés | Cornière acier, tôle acier, profilé en U (channel steel), barre ronde, etc. |
| Méthode d’assemblage | Connexions boulonnées ; soudage |
| Résistance sismique | Jusqu’à intensité sismique 8° |
| Vitesse de vent de calcul | 0–300 km/h, ajustée selon les conditions régionales |
| Traitement de surface | Galvanisation à chaud ; peinture |
| Norme de galvanisation | ASTM A123 ; ISO 1461 |
| Durée de vie estimée | Plus de 20 ans |
| Options de couleur | Finition galvanisée (argent) ou peinture système RAL, personnalisable |
| Fonctions principales | Adaptée aux écoles, places publiques, parkings, immeubles de grande hauteur, surveillance incendie en forêt, rivières, barrages et zones côtières |
| Caractéristiques principales | Faible emprise au sol et utilisation optimisée du terrain. Structure légère facilitant le transport et l’installation. Période de construction courte et coût d’installation maîtrisé. Conception conforme aux exigences des structures métalliques et des mâts pour garantir sécurité et fiabilité. |
| Norme de certification | ||
| Normes de conception | TIA/EIA-222-G/H/F EN 1991-1-4 EN 1993-3-1 Vitesse de vent en rafale sur 3 secondes Normes nord-américaines (EIA, UBC, CSA) Normes européennes (Eurocode) | |
| Acier de structure | ||
| Nuances | Acier doux | Acier à haute résistance |
| GB/T 700 – Q235B,Q235C,Q235D | GB/T 1591 – Q355B,Q355C,Q355D,Q420B | |
| ASTM A36 | ASTM A572 Gr.50 | |
| EN 10025 – S235JR,S235J0,S235J2 | EN 10025 – S355JR,S355J0,S355J2 | |
| Vitesse de vent de calcul | Jusqu’à 300 km/h | |
| Déflexion admissible | 0,5–1,0° à la vitesse opérationnelle | |
| Résistance à la traction (MPa) | 360–510 | 470–630 |
| Limite d’élasticité (t ≤ 16 mm) (MPa) | 235 | 355 / 420 |
| Allongement (%) | 20 | 24 |
| Résilience (KV) (J) | 27 (20°C) - Q235B (S235JR) | 27 (20°C) - Q355B (S355JR) |
| 27 (0°C) - Q235C (S235J0) | 27 (0°C) - Q355C (S355J0) | |
| 27 (-20°C) - Q235D (S235J2 | 27 (-20°C) - Q355D (S355J2) | |
| Boulons & écrous | ||
| Classe | Classe 4.8,6.8,8.8 | |
| Normes des propriétés mécaniques | ||
| Boulons | ISO 898-1 | |
| Écrous | ISO 898-2 | |
| Rondelles | ISO 7089 / DIN 125 / DIN 9021 | |
| Normes dimensionnelles | ||
| Boulons (dimensions) | DIN 7990,DIN 931,DIN 933 | |
| Écrous (dimensions) | ISO 4032,ISO 4034 | |
| Rondelles (dimensions) | DIN 7989,DIN 127B,ISO 7091 | |
| Soudage | ||
| Méthode | Soudage à l’arc sous protection CO₂ & soudage à l’arc submergé (SAW) | |
| Norme | AWS D1.1 | |
| Galvanisation | ||
| Norme de galvanisation des sections en acier | ISO 1461 or ASTM A123/A123M | |
| Norme de galvanisation des boulons & écrous | ISO 1461 or ASTM A153/A153M | |
Composants principaux
- Boulons d’ancrage
- Antenna Mounting Bracket
- Copper Grounding Components
- Connection Plates
- Antenna Mast
Optional Components
- Communication Tower Bolts
- Aviation Obstruction Light
- Climbing Ladder
- Copper Lightning Rod
- Grating Platform and Mesh Platform
We provide full technical guidance and carry out construction based on the approved drawings. If any questions arise, we are always available to assist.
- Surveillance incendie en zone montagneuse
Installée en hauteur, la tour d’observation offre un large champ de vision avec très peu d’angles morts. Cela réduit les besoins en patrouilles au sol et améliore considérablement les capacités d’alerte précoce. - Poste d’observation pour agents forestiers
La tour permet aux agents forestiers de surveiller depuis une cabine fermée. Cette configuration les protège des conditions climatiques difficiles tout en leur permettant de se concentrer efficacement sur la détection des risques d’incendie. - Surveillance en altitude
En tant que structure d’observation en hauteur, la tour assure une surveillance longue distance des zones désignées. Elle remplit des fonctions d’observation, d’alerte précoce et de supervision de sécurité.
- Structure du pylône
La structure de la tour de guet assure la hauteur totale et la stabilité globale. Les formes courantes incluent des configurations carrées, circulaires ou polygonales. Les tours en acier sont généralement associées à des fondations en béton armé. Les sections sont reliées par un système de treillis, formant une structure combinée qui améliore fortement la résistance au renversement. - Plateforme d’observation
La plateforme d’observation est installée à une hauteur adaptée et protégée par des garde-corps de sécurité. Ses dimensions permettent aux opérateurs de circuler librement et d’installer des équipements de surveillance pour une observation complète. La partie supérieure adopte une structure ramifiée avec des éléments caisson torsadés, ancrés via une couche de transition au sommet du fût. Le tube central s’étend directement jusqu’à la toiture, réduisant la portée de la couverture et améliorant la performance structurelle. - Moyens d’accès
La tour peut être équipée d’escaliers, d’échelles inclinées ou d’échelles verticales pour accéder à la plateforme. Certaines configurations intègrent également des dispositifs de levage simples lorsque des montées ou descentes rapides sont nécessaires.
Découpe laser
La découpe laser est utilisée pour façonner les composants en acier grâce à un faisceau concentré et à l’évacuation assistée des matériaux. Ce procédé garantit une vitesse de coupe élevée et une excellente précision dimensionnelle (jusqu’à ±0,05 mm), tout en limitant l’impact thermique. Cette approche réduit les risques de déformation et assure des arêtes propres et nettes.
Poinçonnage et cisaillage CNC
Les profilés en acier angulaire sont usinés sur des lignes de poinçonnage et de cisaillage à commande CNC. L’alimentation, le positionnement, le poinçonnage et la coupe sont entièrement intégrés, assurant une production fluide et efficace. La précision du contrôle CNC garantit une qualité constante, y compris pour les composants présentant des géométries complexes.
Galvanisation à chaud et protection de surface
Les pylônes bénéficient d’une galvanisation à chaud comme traitement principal anticorrosion, complétée par un revêtement de protection supplémentaire. La couche de zinc protège efficacement l’acier contre la corrosion et les agressions extérieures, tandis que le revêtement améliore la protection de surface et la durabilité globale. Ce traitement combiné permet aux pylônes de maintenir des performances fiables pendant plus de 20 ans, y compris dans des environnements exigeants tels que les zones côtières, les régions montagneuses et les conditions climatiques extrêmes.
