Machine de Refroidissement de Moule pour Moulage Sous Pression
Demande de devis
Refroidisseur de moule utilisé dans le process de moulage sous pression pour maintenir une température uniforme sur l’ensemble du moule de moulage sous pression.
- L’équipement monte rapidement en pression afin que l’eau de refroidissement atteigne immédiatement les points chauds du moule.
- Pendant le fonctionnement, l’équipement maintient une pression constante et stable pour garantir un débit d’eau de refroidissement uniforme.
Spécifications Techniques
| Type | Série MLJ – surveillance en temps réel | ||
| Modèle | |||
| Alimentation électrique | 380V 50Hz | 380V 50Hz | 380V 50Hz |
| Circuits d'eau de refroidissement | Optionnel (un-à-un, un-à-plusieurs) | Optionnel (un-à-un, un-à-plusieurs) | Optionnel (un-à-un, un-à-plusieurs) |
| Puissance de la pompe | 4 kW | 5,5 kW | 7,5 kW |
| Pression de sortie de l'eau de refroidissement | 0,4–0,8 MPa | 0,4–0,8 MPa | 0,4–0,8 MPa |
| Source d'eau (eau du robinet propre / eau pure) | 0,2–0,3 MPa | 0,2–0,3 MPa | 0,2–0,3 MPa |
| Dimensions de la machine (L × l × H) | 1000 × 800 × 1450 mm | 1000 × 800 × 1450 mm | 1000 × 800 × 1450 mm |
| Dimensions du répartiteur (L × l × H) | 560 × 190 × 370 mm | 560 × 190 × 370 mm | 560 × 190 × 370 mm |
Caractéristiques
- Surveillance multipoints avec contrôle par zones distinctes.
- La montée en pression rapide garantit que l’eau de refroidissement atteint immédiatement les points chauds du moule.
- Une pression stable et constante est maintenue pendant le fonctionnement afin d’assurer un débit d’eau de refroidissement uniforme.
- Surveillance en temps réel du débit d’eau de refroidissement de chaque branche, avec plages de tolérance et alarmes de dépassement.
- Les données de débit d’eau de chaque branche peuvent être enregistrées et consultées pour le suivi.
- Conception séparée du châssis principal et du contrôleur, facilitant le démontage, l’assemblage et la mobilité.

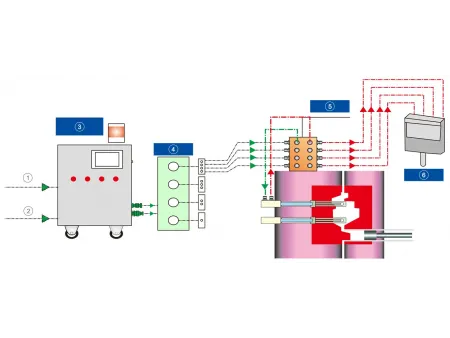

Schéma de principe de fonctionnement
Cette machine de refroidissement de moule pour moulage sous pression est développée pour le refroidissement des moules afin de résoudre les défauts produits causés par une surchauffe locale pendant le processus de production en moulage sous pression. La machine de refroidissement de moule Xinyu assure un contrôle efficace du refroidissement des moules, en maintenant une température appropriée pendant la production afin de garantir la qualité de formation des pièces et la continuité de la production.
- Alimentation en eau
- Alimentation en air
- Refroidisseur de moule
- Répartiteur
- Collecteur de distribution d’eau
- Collecteur de retour d’eau
Problèmes résolus par ce produit

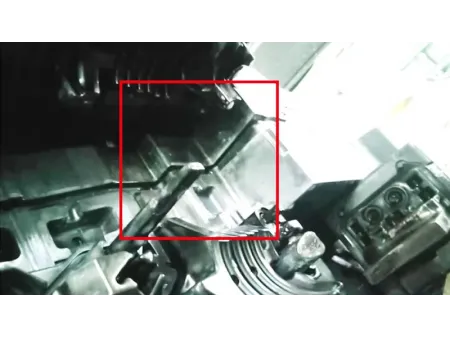

- Condensation
- Collage au moule
