Convoyeur d’inspection incliné

Demande de devis

WebSite: http://glassprintmachine-fr.com/3-4-tilt-inspection-conveyor.html

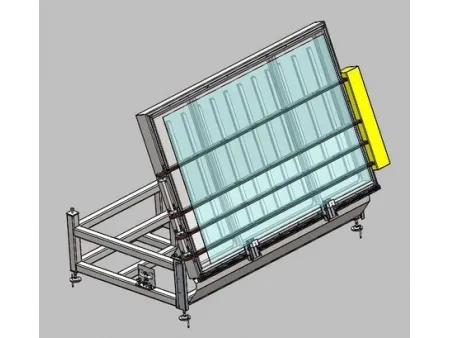

Convoyeur de manutention du verre pour l’inspection de panneaux de verre avec un positionnement incliné à 70 degrés.

Nos systèmes de convoyeurs sont conçus pour faciliter le contrôle qualité après impression. En inclinant les panneaux de verre selon un angle de vision optimal, ils permettent aux opérateurs de réaliser des inspections visuelles précises sous un éclairage dédié. La structure garantit la stabilité pendant le mouvement et rend les tâches d’inspection plus simples et efficaces au sein de la ligne de production.

Caractéristiques

Équipé de courroies rondes en PU pour un convoyage stable en bord court menant, entraînées par un motoréducteur via une courroie synchrone.
La section de courroie est montée au-dessus d’un caisson lumineux intégré. Les deux éléments s’inclinent ensemble par un mouvement en éventail pour améliorer la visibilité de surface.
Les panneaux de verre s’inclinent à environ 70 degrés, offrant une meilleure vue pour inspecter les détails imprimés ou les défauts.
Le mouvement d’inclinaison est commandé par un motoréducteur et un système à bielle-manivelle, avec régulation de vitesse via un variateur.
Deux poutres de support situées au centre sont équipées de butées pour maintenir les panneaux en toute sécurité lorsqu’ils sont inclinés.
