Foreuse carotteuse HF-4T

Demande de devis

À propos de: http://cgeg-exploration.fr/1-20-hydraulic-core-drilling-rig.html

HF-4T

Champ d'application

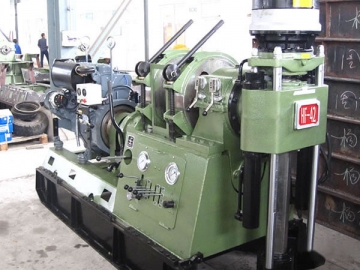

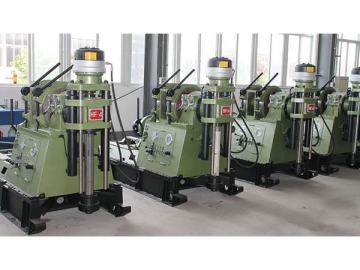

La foreuse carotteuse HF-4T adopte une tour et une unité de forage intégrée. L'équipement se compose d'un appareil de forage HF et une tour de forage du type mât avec levage hydraulique et mécanisme d'abaissement. La foreuse est de conception légère, facile à des fins de forage carottage.

Le corps de la tour permet de réaliser le levage des outils de forage lors du forage vertical, ainsi que des trous inclinés. La plage de réglage de l'angle (dans le sens des aiguilles d'une montre) pour le forage de trous inclinés est de 0°-90°.

Principaux composants
La tour de forage se compose d'une base solide, un corps de tour, une couronne (mécanisme de poulie), une plate-forme et un support auxiliaire.

Caractéristiques principales
1. Foreuse carotteuse et unité de tour combinées
2. Structure compacte permettant une configuration simple, un fonctionnement et un entretien pratique.
3. Les appareils de forage ont pour fonction le levage et l'abaissement hydraulique, ce qui est idéal pour le forage de trou à grand angle oblique.

Données techniques

Eléments	HF-4T	HF-42T	HF-44T
Profondeur de perçage	700-1000m	700-1100m	700-1400m
Couple max	2640N.m	3200N.m	3200N.m
Course de la broche	600mm	600mm	600mm
Diamètre intérieur de la broche	68mm	93mm	93mm
Capacité max de levage de la broche	80kN	80kN	120kN
Force de la broche d'alimentation	60kN	60kN	90kN
Force de lavage max	30kN	30kN	45kN
Puissance du moteur diesel	30kw	30kw	37kw
Hauteur de la tour de forage	10m	10m	10m
Charge max de la tour de forage	100kN	10kN	100kN
Angles ajustés de la tour de forage	45°-90°	45°-90°	45°-90°

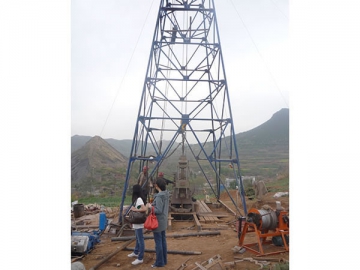

Tour de forage
Palan

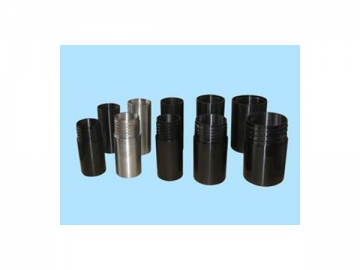

Joint
Anneau de saut
Robinet à vis
Grippeur
Treuil
