<strong>Grue portique</strong> à benne Manufacturer

Grue portique à benne

Demande de devis

À propos de: http://hypolemachinery.com/1-3-5-crane/index.html

Désignations connexes	Grue portique
Modèle	MZ
Capacité de levage	5T~50 T
Hauteur de levage	Au dessus du rail:10m En dessous du rail:10m
Envergure	1 8~35M
Classe de fonctionnement	A5, A6, A7, A8
Température ambiante	-25 ℃～ 40 ℃
Remarque: Possibilité de développer des configurations personnalisées.

Présentation rapide

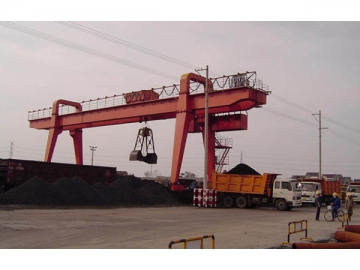

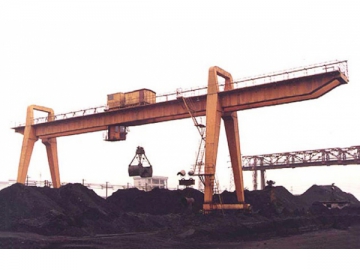

La grue portique à benne est une solution de manutention composée de deux montants principaux, de quatre pieds de support, d'un système de déplacement, d'un chariot de levage, d'une benne preneuse et d'un système électrique. Les montants et les pieds de la benne preneuse se caractérisent par leur structure en caisse pour une plus grande stabilité. Le système d'alimentation électrique permet de stabiliser les mouvements. Le levage peut être effectué soit à l'aide de câbles soit à l'aide de cordes.

La grue portique à benne se caractérise par sa benne et son crochet spécialement conçu pour le transport des objets sur chantiers et lieux de production. Cet équipement comporte un système de levage hydraulique ou électrique avec deux ou quatre filins. YUNTIAN est un fournisseur chinois de solutions de manutention lourde : Nous sommes en mesure de vous proposer diverses solutions pour toutes vos applications.

Applications

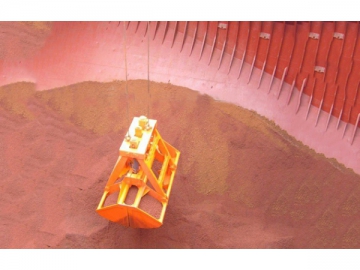

La grue portique à benne avec godet de préhension est couramment utilisée dans les usines, les ateliers, les entrepôts de matériau et les dépôts de grain pour le levage et le transport des matériaux granulés et des matériaux en blocs tels que les minerais, la chaux, le terril, la coke, le charbon, le sable etc.

Caractéristiques techniques de la grue portique à benne

Capacité		t	5					10
Envergure		m	18	22	26	30	35	18	22	26	30	35
Hauteur de levage			Au dessus du rail:10m En dessous du rail:10m					Au dessus du rail:10m En dessous du rail:10m
Vitesse	Levage/ouverture et fermeture	m/min	37.08/37.08					40.92/40.92
	Vitesse de déplacement du chariot à palan		49.4					49.6
	Vitesse de déplacement de la grue		46.9			34.5		46.9	39.7		30.5
Moteur	levage/ouverture et fermeture	Modèle	YZR225M-8/YYZR225M-8					YZR280M-10Z/YZR280M-10Z
	Déplacement de la poulie		YZR160M1-6					YZR160M1-6
	Déplacement de la grue		YZR160L-6					YZR160L-6
Poids	Chariot à palan	t	13.8					17.7
	Poids total		86	96.8	100	121.3	126.3	96.9	112.7	116.5	131.7	137.5
Pression des roues max.			30.1	34.6	35.2	22.2	22.9	36.6	22.3	22.7	25.8	26.6

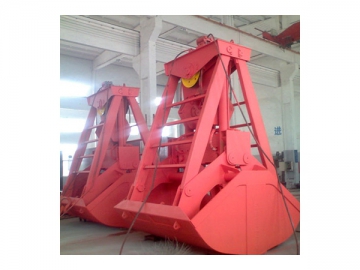

Benne	Distance entre la benne et l'opérateur	a	1544	1531	1381		1181	1502	1500	1252		1104
	Longueur après ouverture	L	2340	2600	2600		3000	3200	3520	3200		3700
	Largeur	b	1126	1152	1452		1852	1460	1504	1960		2256
	Volume	m³	0.75	1	1.5		3	2	2	3		6
	Densité du matériau	t/ m³	2.5~3.3	2~3	1~1.9		0.8~1.0	2~3	2.7	1~2		0.8~0.1
Type de guidage		Kg/m	43					43

Configurations optionnelle de la grue portique

Mode de contrôle	Boîtier de commande, contrôle par cabine et commande à distance
Parties électriques	SCHNEIDER, SIEMENS, CHINT
VFD	SCHNEIDER, SIEMENS, CHINT, YASKAWA
Moteur	XINDALI, JMU, ABM. ABB, WEG. SIEMENS ou tout autre constructeur
Réducteur	TAILONG, TAIXING, SEW ou tout autre constructeur
Classe de fonctionnement	A5/A6/A7/A8
Limiteur der surcharge	Oui/Non
Signal d'alerte sonore et visuel	Oui/Non
