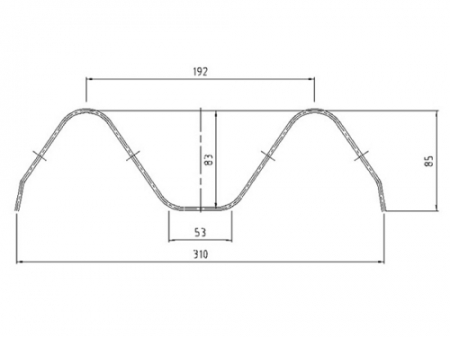

Dessin de profilé

Paramètres principaux

Spécifications du matériel des rouleaux: Largeur: 480 mm; Epaisseur: 3-4mm; Tôle d'acier galvanisé Q235A

Vitesse de travail: 10-12m/min

Etapes des rouleaux: 13 étapes de rouleaux principaux et 7 étapes de rouleaux d’aplatissement.

Matériel de rouleau: Acier pour roulements GCr15, trempé, HRC58℃-62℃

Matériel de l'arbre principal: Acier supérieur 45#, trempé

Diamètre de la tige principale: ￠85mm

Puissance du moteur principal: 35kw

Transmission: Entraînement par chaîne double rangée

Structure de la machine de formage: Plaque de plâtre

Puissance du moteur d’aplatissement: 2,2kw

Puissance du moteur hydraulique: 11kw, pression: 20Mpa

Matériel de poinçonnage et moule de coupe: Cr12

Traitement thermique de la lame de coupe: HRC58℃-60℃

Méthode de poinçonnage et de découpe: Entraînement hydraulique, poinçonnage à panneau plat, coupe après laminage.

Système de commande électrique: La machine adopte le système de contrôle de fréquence PLC, erreur de coupe à longueur ≤ ± 2mm

Dimensions de la machine: 13500mm×2700mm×1600mm

Configuration de l'équipement
Dispositif d'alimentation manuelle (capacité 3t), appareil de transmission, dispositif de nivellement, appareil avant poinçonnage (2 jeux), machine principale et rouleau (y compris la table de guidage), Dispositif de coupe (après laminage), système hydraulique, système de contrôle électrique, table de sortie, etc.

Processus de production
Déroulement manuel → Guidage & Correction → Dispositif d'aplatissement des sept rouleaux → Poinçonnage de panneau plat → Profilage → Coupe après laminage → Produit fini

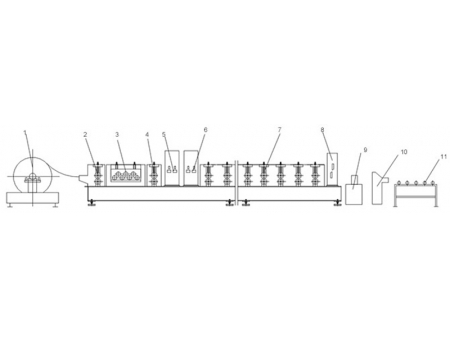

Schéma du processus technologique

Dispositif d'alimentation de matériel

Rouleau entraîneur

Dispositif de nivellement

Galet Rouleau entraîneur

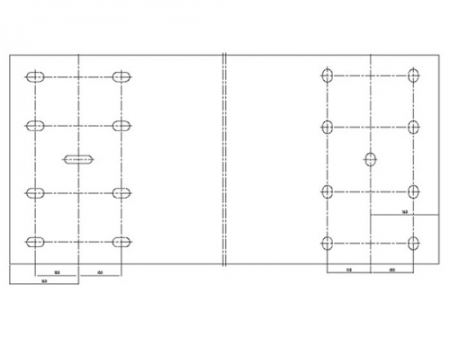

Trou de poinçonnage horizontal

Trou de poinçonnage vertical

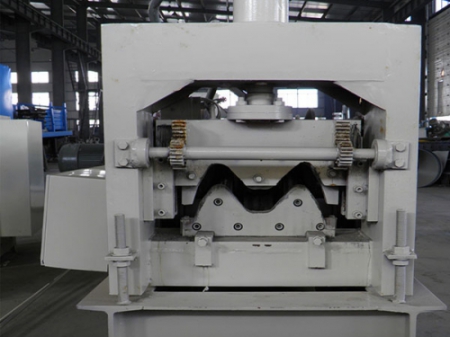

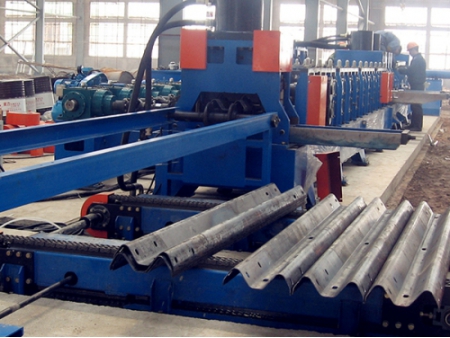

Machine de formage

Machine de coupe

Système hydraulique

Système de contrôle PLC

Dispositif de décharge
