Grue porte container
| Désignation | Grue porte container |
| Modèle | STS |
| Capacité de levage | 50 tonnes |
| Hauteur de levage | 28 m |
| Classe de fonctionnement | A7, A8 |
| Température ambiante | -25℃～ 45℃ |
Description rapide

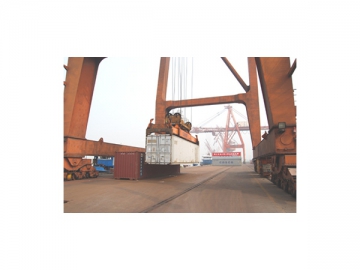

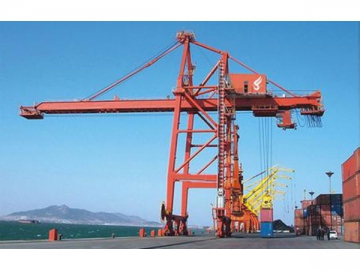

La grue porte container est couramment utilisée pour le chargement et le déchargement des containers transportés par bateaux et devant transiter sur des camions. Sa structure d'exception est couramment utilisé pour la manutention dans les meilleures conditions. La grue porte container se déplace sur des rails de guidage.

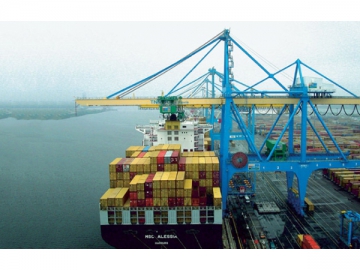

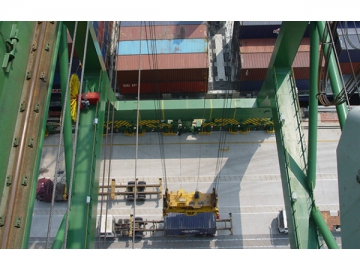

La grue porte container prend en charge le levage et la manutention sur les ports en assurant le levage des containers d'un point à un autre. Avec cette grue, vos opérations de manutention portuaire sont considérablement accélérées. YUNTIAN est un constructeur chinois spécialiste des équipements de manutention portuaire. Notre grue porte container vous apportera entière satisfaction à de nombreux égards.
Conditions d'installation de la grue porte container
1. Alimentation électrique: Alimentation triphasé A.C. avec une tension de 380V, 50Hz.
2. Température ambiante: -25℃ à 40℃.
3. Humidité relative de 40℃: ≤95%.
4. Vitesse du vent: ≤20m/s (en fonctionnement); ≤ 42m/s (hors fonctionnement).
5. Configuration personnalisable si les valeurs de référence ne conviennent pas à votre environnement d'installation.

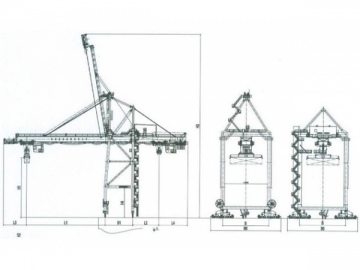

| Capacité de l'élargisseur | t | 30.5 | 35 | 40.5 | 50 | |||
| Capacité du crochet | t | 38 | 45 | 50 | 60 | |||
| Capacité de fonctionnement | A7 | A7 | A8 | A8 | ||||
| Envergure | m | 10.5 | 10.5 | 22 | 22 | |||
| Distance à la base | m | 16.5 | 17.63 | 16 | 16 | |||
| Hauteur de levage | Rail supérieur | m | 22 | 22 | 28 | 28 | ||
| Rail inférieur | m | 16 | 10 | 14 | 14 | |||
| Vitesse | Levage | Avec chargement | m/min | 46 | 30 | 50 | 70 | |
| Elargisseur seul | 120 | 60 | 120 | 150 | ||||
| Déplacement du chariot | 150 | 120 | 120 | 220 | ||||
| Déplacement de la grue | 45 | 25 | 45 | 45 | ||||
| Temps de levage, sens unique | min | 7 | 6 | 5 | 5 | |||
| Puissance totale | Kw | 650 | 500 | 920 | 1700 | |||
| Chargement de la roue max. | Kn | 300 | 260 | 400 | 450 | |||
| Rail de grue recommandé | P50 | P50 | QU80 | QU100 | ||||
| Alimentation électrique | Courant triphasé AC 380V, 50Hz | |||||||
| Modes de contrôle | Boîtier de commande, contrôle en cabine et contrôle à distance |
| Pièces électriques | SCHNEIDER, SIEMENS, CHINT |
| VFD | SCHNEIDER, SIEMENS, CHINT, YASKAWA |
| Moteur | XINDALI, JMU, ABM. ABB, WEG. SIEMENS ou tout autre |
| Réducteur | TAILONG, TAIXING, SEW ou tout autre |
| Classe de fonctionnement | A7/A8 |
| Limiteur de surcharge | Oui/Non |
| Alerte visuelle et sonore | Oui/Non |
