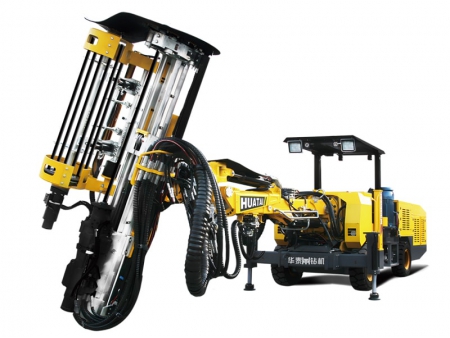

Boulonneuse minière KM311
Notre boulonneuse minière KM311 est un équipement spécialement conçu pour la construction de boulons dans les conduites des tunnels de faible hauteur. Elle peut traverser des tunnels d'une largeur de 2,5 mètres et d'une hauteur de 2,2 mètres. Cette foreuse hydraulique pour boulonnage est qualifiée pour les opérations d'ancrage dans les tunnels dont la section s'étend sur une largeur de plus de 2,5 mètres et une hauteur de plus de 3 mètres.
1. Fonctions complètes
La poutre d'avancement à deux stations est proposée et elle est dotée d'un stockeur d'une capacité de 10 tiges de boulonnage, ainsi que d'un module optionnel de filet de protection. La machine est capable d'effectuer les tâches suivantes : forage, pose de filets et installation de tiges d'ancrage dans la roche.
2. Sécurité élevée
Les opérateurs sont protégés par le plafond, à distance de la zone dangereuse.
3. Rendement élevé
Le piston étagé sert au forage de roches à haute fréquence, ce qui permet d'améliorer l'efficacité de la transmission de l'onde de choc, d'augmenter la vitesse de forage et de minimiser la nécessité d'utiliser des outils de forage.
4. Excellente visibilité pour l'opérateur
Le châssis articulé des quatre roues motrices assure une conduite flexible, rapide et sûre dans les tunnels étroits.
5. Espace généreux
L'espace considérable et les fonctionnalités automatiques permettent au conducteur de se concentrer sur le forage de manière sûre, rapide et précise.
6. Facilité d'entretien
Toutes les pièces essentielles sont protégées de l'environnement extérieur et sont faciles à entretenir.

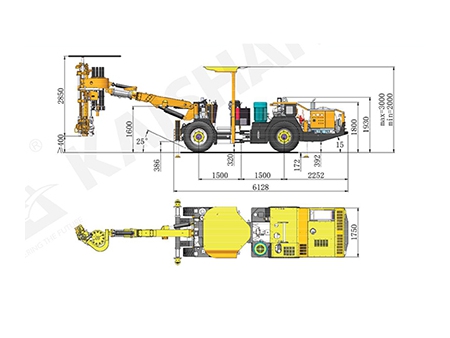

- Dimension

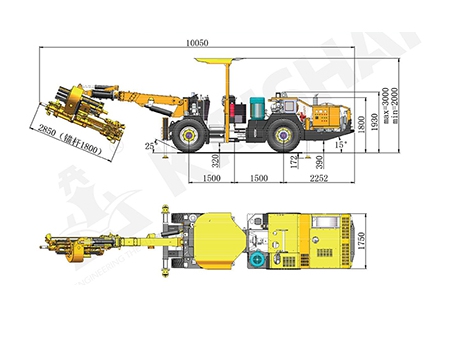

- Dimension transport

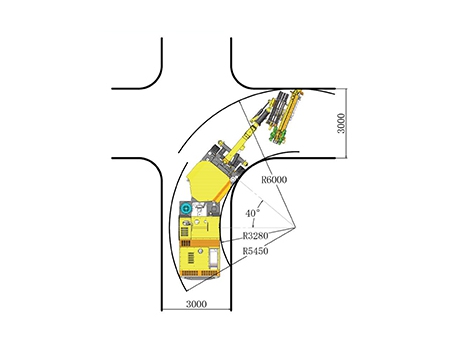

- Rayon de braquage
1. Dimensions et poids
| Longueur | 10700mm | |
| Largeur | 1750mm | |
| Hauteur | 2000/3000mm | |
| Poids | Environ 12000kg | |
| Vitesse de l'engin sur terrain plat | 10km/h | |
| Capacité de montée maximale | 25%(14°) | |
| Compresseur d'air | 1×JN5 | Consommation d'huile de lubrification | 180-250 g/h |
| Capacité du compresseur d'air | 0.5m³/min | ||
| Pression | 6-8 bar | Pompe à eau | 1×CR3 |
| Dispositif de lubrification de la tige | Pompe de lubrification électronique à impulsions | Puissance | 1.5kW |
| Consommation d'air pour la lubrification | 0.3m³/min | Capacité de la pompe à eau | 3m³/h |
| Toit de sécurité pour le levage | Conforme aux exigences des normes FOPS et ROPS | |
| Moteur diesel | Cummins QSB3.9 /60kW/2200 tr/min DEUTZ TD2011L04I/57.6kW/2600 tr/min | Freinage en marche | Frein à bain d'huile |
| Épuration des gaz d'échappement | Catalyseur d'échappement | Freinage de stationnement | Frein multidisque à bande |
Système d'entraînement | Système à quatre roues motrices avec essieu mouillé (Système de déplacement fermé) | Réservoir de carburant | 60L |
| Boulon de forage | Tige installée | |
| Foreuse de roche | 1×HC25/R32 | 1×HC25/R32 |
| Puissance d'impact | 8KW | 8KW |
| Débit d'impact | 65L/min | 65L/min |
| Pression d'impact | 150bar | 150bar |
| Pression rotative maximale | 175bar | ------ |
| Fréquence d'impact | 55-65Hz | 55-65Hz |
| Couple | 325Nm | ------ |
| Diamètre du trou | 32-51mm | |
| Rotation du faisceau | 360° | |
| Extension de l'alimentation | 480mm | |
| Hauteur applicable du tunnel | Longueur de la tige de boulon 1500mm | |
| Moteur | 45kW | ||
| Impact/Alimentation/Positionnement | Pompe à piston à cylindrée variable axiale | ||
| Rotation | Pompe à engrenages | ||
| Finesse du filtre | 10 μ | ||
| Réservoir d'huile hydraulique | 240L | ||
| Refroidisseur hydraulique | Refroidisseur d'eau | ||
| Tension de travail | 380V | ||
| Fréquence | 50Hz | ||
| Méthode de démarrage | Triangle en étoile | ||
| Enrouleur de câble | 1×K440 | ||
| Longueur du câble de l'enrouleur | 100m | ||
| Diamètre extérieur du câble | φ28mm | ||
| Spécifications du câble | 3×25 3G6 |
