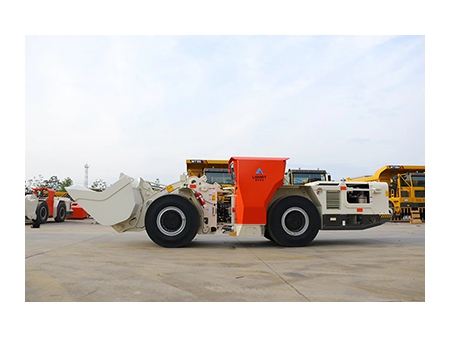

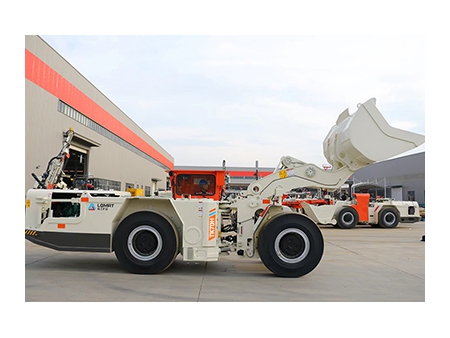

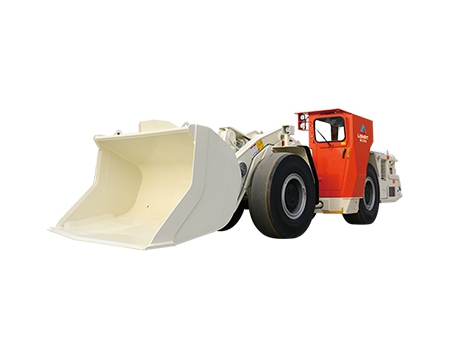

Chargeuse pour exploitation minière à moteur diesel TK70H / Chargeuse minière souterraine
Demande de devis
Le prototype Sandvik EJC145 constitue la base de la chargeuse pour exploitation minière à moteur diesel TK70H, doté d'une capacité de benne de 3,5 m³. Conçu pour supporter une charge maximale de 7000 kg, cet engin haute performance est idéal pour les projets de tunnels nécessitant des opérations de benne, de chargement et de transport. Sa robustesse exceptionnelle lui permet de fonctionner efficacement dans des environnements souterrains exigeants, notamment dans des galeries d'une largeur minimale de 3 m.
Caractéristiques- Sécurité améliorée
La chargeuse est équipée d'une cabine de sécurité certifiée conforme aux normes FOPS & ROPS, garantissant une protection maximale pour l'opérateur.
Le système de freinage POSI-STOP assure un freinage fiable et sécurisé, renforçant ainsi la sécurité globale. - Fiabilité améliorée
Des composants clés réputés et éprouvés sont intégrés à la chargeuse, assurant sa durabilité et sa performance à long terme.
Nous disposons d'un système de gestion des performances de pointe et d’un processus de fabrication optimisé, permettant un suivi efficace et une optimisation des opérations. - Entretien simplifié
Les tâches d’entretien quotidien peuvent être effectuées au niveau du sol, réduisant ainsi les temps d’arrêt et améliorant l’efficacité opérationnelle.
La chargeuse est dotée d’un système de lubrification centralisé, facilitant les procédures d’entretien et garantissant un fonctionnement optimal.
Un système de test de pression est intégré, permettant un contrôle facile et précis des circuits hydrauliques.
| Modèle | TK70H |
| Charge nominale (kg) | 7000 |
| Longueur * largeur * hauteur (mm) | 8800*2200*2270 |
| Force maximale de la pelle (kN) | 117 |
| Traction maximale (kN) | 170 |
| Capacité standard de la benne (m3) | 3.5 |
| Vitesse d'avance et de recul | |
| 1ère vitesse (km/h) | 4.4 |
| 2ème vitesse (km/h) | 8.7 |
| 3ème vitesse (km/h) | 16.6 |
| 4ème vitesse (km/h) | 24.5 |
| Temps de cycle hydraulique | |
| Durée de l'élévation (s) | 6.5 |
| Durée d'abaissement (s) | 5.1 |
| Durée de basculement (s) | 2.6 |
| Masse à vide | |
| Poids brut (kg) | 22000 |
| Charge sur l'essieu avant (kg) | 8800 |
| Charge sur l'essieu arrière (kg) | 13200 |
| Moteur Diesel | |
| Modèle (Volvo) | TAD850 |
| Puissance nominale (kW) | 160 |
| Nombre de cylindres | 6 |
| Cylindrée (L) | 7.7 |
| Méthode de refroidissement | Refroidissement à l'eau |
| Filtre à air | Donaldson |
| Normes d'émission | Tier 3 |
| Consommation moyenne de carburant | 19 L/H |
| Volume du réservoir de carburant | 350 L |
| Convertisseur de couple | |
| Modèle | DANA C273 |
| Boîte de vitesses | |
| Modèle | DANA R32000 |
| Essieu moteur | |
| Essieu avant | DANA 16D |
| Essieu arrière | DANA 16D |
| Pneus | |
| Modèle/taille | 17.5 R25 |
| Système hydraulique | |
| Pompe hydraulique | Pomke |
| Valve de contrôle | Rexroth |
| Cylindre de direction | LGMRT |
| Filtre (μm) | 10 |
| Cylindre de levage | LGMRT |
| Cylindre de benne | LGMRT |
| Système de freinage | |
| Accumulateur | Olaer |
| Élément de freinage | MICO |
| Frein | Type humide fermé |
| Système électrique | |
| Générateur | 24V,70A |
| Batterie | Exed120Ah |
| Moteur de démarrage | 24V,5.5kW |
| Éclairage | LED 5-35W |
| Composants de contrôle électronique | Schneider |
| Rayon de braquage | |
| Angle de braquage maximal (°) | ±42.5 |
| Rayon de dégagement intérieur minimal (mm) | 2730 |
| Rayon de dégagement extérieur minimal (mm) | 6200 |
| Système de lubrification | |
| Méthode de lubrification | Manuel centralisé |
| Dispositifs de sécurité | |
| Toit de protection | ROPS & FOPS |
| Extincteur portatif | |
| Ceinture de sécurité | |
| Commutateur principal | Bouton de verrouillage/bouton de freinage/bouton d'arrêt d'urgence |
| Alerte de recul | |
| Options | |
| Godet | 3.0m³/3.7m³ |
| Télécommande sans fil | |
| Système d'extinction automatique | |
| Vidéo de recul | |
| Lubrification automatique centralisée | |
| Pneus sans chambre à air | |
| Système de pesée du racleur | |
| Système de stabilisation de la benne à raclage | |
| Benz OM906LA 150kW | |
