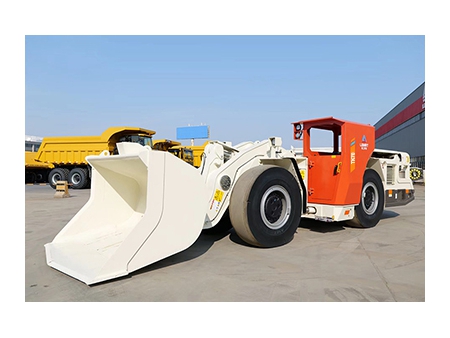

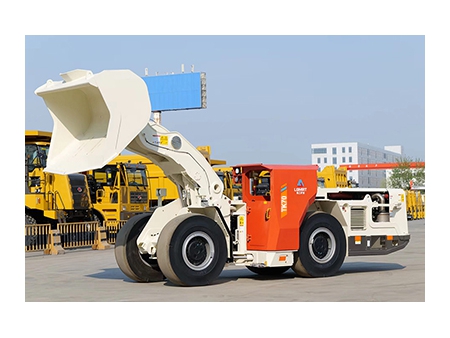

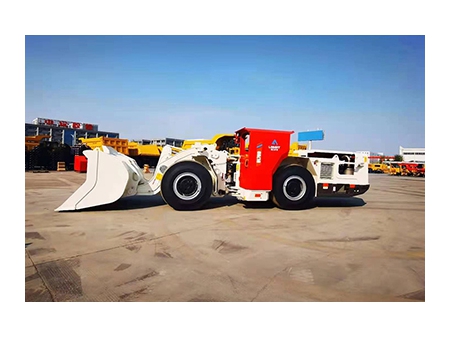

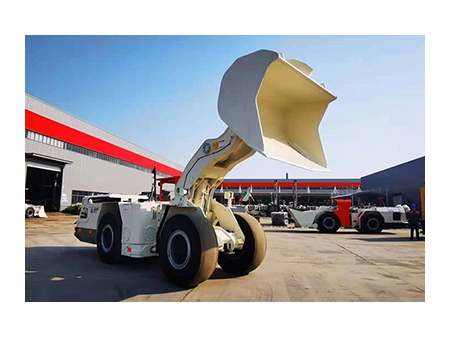

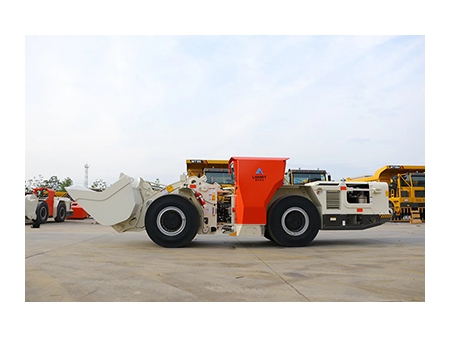

Chargeuse pour exploitation minière à moteur diesel TK70 / Chargeur souterrain
Demande de devis
La chargeuse pour exploitation minière TK70 propulsée au diesel, a été conçue pour optimiser le chargement et le transport de minerais et de roches dans les galeries. Compact et simple d’utilisation, ainsi que facile à entretenir, cet engin offre une capacité maximale de 7 tonnes pour les opérations de râteau et permet de transporter jusqu’à 25 tonnes avec des camions articulés souterrains. Ses dimensions le rendent adapté aux galeries d’au moins 3,4 m x 3,4 m. Sa conception robuste en fait l’outil idéal pour affronter les conditions difficiles du travail en milieu souterrain.
Caractéristiques- Sécurité améliorée
La cabine de sécurité certifiée est conforme aux normes FOPS et ROPS pour une protection maximale. La machine intègre un système de freinage à ressort et de libération hydraulique (POSI-STOP) pour garantir une sécurité de freinage fiable. - Fiabilité améliorée
Composants hydrauliques de renom et fiables comme les pompes hydrauliques PERMCO, les tuyaux hydrauliques EATON et les vannes REXROTH. Composants de groupe motopropulseur DANA pour une fiabilité accrue. Positionnement ergonomique du volant et des poignées de travail pour un confort et un contrôle optimaux de l'opérateur. - Maintenance simplifiée
Système de lubrification manuelle centralisé pour un entretien pratique. Comprend un système de détection de pression centralisé pour faciliter la surveillance et les tâches de maintenance.
| Modèle | TK70D | TK70H |
| Charge nominale (kg) | 7000 | 7000 |
| Longueur * largeur * hauteur (mm) | 8800*2250*2350 | 8800*2200*2270 |
| Force maximale de la pelle (kN) | 117 | 117 |
| Traction maximale (kN) | 180 | 170 |
| Capacité standard de la benne (m3) | 3.5 | 3.5 |
| Vitesse d'avance et de recul | ||
| 1ère vitesse (km/h) | 4.4 | 4.4 |
| 2ème vitesse (km/h) | 8.7 | 8.7 |
| 3ème vitesse (km/h) | 16.6 | 16.6 |
| 4ème vitesse (km/h) | 23.7 | 24.5 |
| Masse à vide | ||
| Poids brut (kg) | 22000 | 22000 |
| Charge sur l'essieu avant (kg) | 8800 | 8800 |
| Charge sur l'essieu arrière (kg) | 13200 | 13200 |
| Temps de cycle hydraulique | ||
| Durée de l'élévation (s) | 6.5 | 6.5 |
| Durée d'abaissement (s) | 5.1 | 5.1 |
| Durée de basculement (s) | 2.6 | 2.6 |
| Moteur Diesel | ||
| Modèle | Cummins QSC8.3 | Volvo TAD850 |
| Puissance nominale (kW) | 179 | 160 |
| Nombre de cylindres | 6 | 6 |
| Cylindrée (L) | 8.3 | 7.7 |
| Méthode de refroidissement | Refroidissement à l'eau | Refroidissement à l'eau |
| Filtre à air | Donaldson | Donaldson |
| Normes d'émission | Tier 3 | Tier 3 |
| Consommation moyenne de carburant (L/H) | 19 | 19 |
| Volume du réservoir de carburant (L) | 350 | 350 |
| Rayon de braquage | ||
| Angle de braquage maximal (°) | ±42.5 | ±42.5 |
| Rayon de dégagement intérieur minimal (mm) | 2730 | 2730 |
| Rayon de dégagement extérieur minimal (mm) | 6000 | 6200 |
| Système de lubrification | ||
| Méthode de lubrification | Manuel centralisé | Manuel centralisé |
| Convertisseur de couple | ||
| Modèle | LGMRT | DANA C273 |
| Essieu moteur | ||
| Essieu avant | LGMRT | DANA 16D |
| Essieu arrière | LGMRT | DANA 16D |
| Boîte de vitesses | ||
| Modèle | DANA R32000 | DANA R32000 |
| Pneus | ||
| Modèle | 17.5 R25 | 17.5 R25 |
| Système hydraulique | ||
| Pompe hydraulique | Pomke | Pomke |
| Valve de contrôle | Rexroth | Rexroth |
| Cylindre de direction | LGMRT | LGMRT |
| Filtre (μm) | 10 | 10 |
| Cylindre de levage | LGMRT | LGMRT |
| Cylindre de benne | LGMRT | LGMRT |
| Système de freinage | ||
| Accumulateur | Aurel | Olaer |
| Élément de freinage | SAFIM | MICO |
| Frein | Type humide fermé | Type humide fermé |
| Système électrique | ||
| Générateur | 24V,70A | 24V,70A |
| Batterie | 120Ah | 120Ah |
| Moteur de démarrage | 24V, 5.5kW | 24 V, 5.5 kW |
| Éclairage | LED 5-35W | LED 5-35W |
| Composants de contrôle électronique | Schneider | Schneider |
| Dispositifs de sécurité | Toit de protection (ROPS & FOPS) | Toit de protection (ROPS & FOPS) |
| Extincteur portatif | Extincteur portatif 4 kg | |
| Ceinture de sécurité | Ceinture de sécurité | |
| Bouton de verrouillage de l'interrupteur principal/bouton de freinage/bouton d'arrêt d'urgence | Verrouillage de l'interrupteur principal | |
| Alerte de recul | Alerte de recul | |
| Options | Godet 3,0 m³, 3,7 m³ | Godet 3,0 m³, 3,7 m³ |
| Télécommande sans fil | Télécommande sans fil | |
| Système d'extinction automatique | Système d'extinction automatique | |
| Vidéo de recul | Vidéo de recul | |
| Lubrification centralisée automatique | Lubrification automatique centralisée | |
| Essieu moteur DANA 16D2149 | Pneus sans chambre à air | |
| Pneus sans chambre à air | Système de pesée du racleur | |
| Télécommande sans fil | Système de stabilisation de la rampe de raclage | |
| Épurateur de gaz d'échappement (DOC DPF) | Benz OM906LA 150kW | |
Produits relatifs
Commentaires
Autres Produits
Plus récents
Plus
Autres Produits

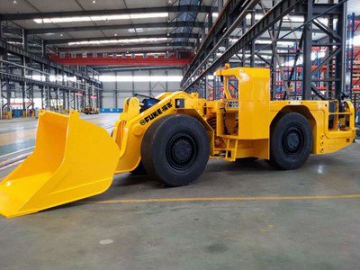

Chargeuse pour mines / Chargeuses pour mines souterraines / Chargeur minier, FK-983G
