MMT à portique optique

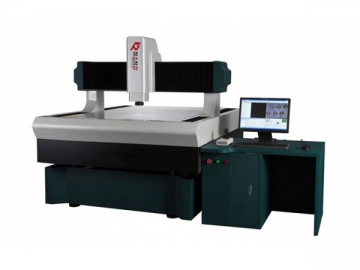

Notre MMT à portique optique Surpassy de la société NANO est un instrument de mesure à image CNC grand format avec une conception à portique. La machine de mesure à portique est une solution métrologique optique pour des pièces de fabrication 2D. Basée sur les technologies de servo contrôle et d'entraînement à tige filetée et le logiciel de mesure RationalVue leader dans l'industrie, cette MMT à portique optique peut réaliser une mesure efficiente et précise pour de large lots de pièces de fabrication. Elle est adéquate pour l'inspection et le contrôle de qualité de pièces de précision. Cette machine de mesure tridimensionnelle optique est adéquate pour de nombreuses applications dans les machineries, l'électronique, le matériel informatique, le caoutchouc, la production de moules et d'autres industries.
1. Disponible avec une conception à queue d'aronde en granite spéciale.
2. Axes X, Y et Z à servo contrôle pour une précision de positionnement élevée et une excellente stabilité lors du déplacement.
3. Guidage linéaire haute précision le long de l'axe X et de l'axe Y. Performances stables et faciles à déformer.
4. Eclairage annulaire 40 segments avec source lumineuse froide LED pour une mesure de pièces complexes.
5. Logiciel de mesure américain RationalVue pour la mesure de pièces de fabrication complexes.
6. Lentilles à zoom manuel ou optique en option pour l'amplification d'image de 20 à 120 fois.
7. Grille optique avec une précision et une stabilité élevée.
Paramètres techniques de la MMT à portique optique| Modèle | | ||
| Gamme de mesure | 700 ×900×200mm | 1000×1300×200mm | 1600×1900×200mm |
| Dimensions | 1220mm ×1520mm ×1600 mm | 1620×1920×1600 mm | 2120×2520×1600 mm |
| Dimensions de banc de verre | 700mm×900mm | 1100mm ×1300mm | |
| Précision | ≤(4.0 L/200) μm | ||
| Résolution d'affichage numérique | RENISHAW 0.001mm | ||
Note: La gamme de mesure et de précision est personnalisable.
