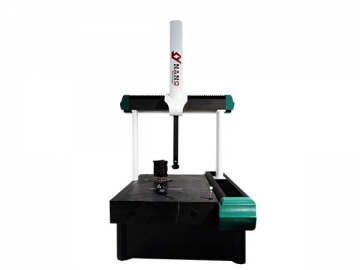

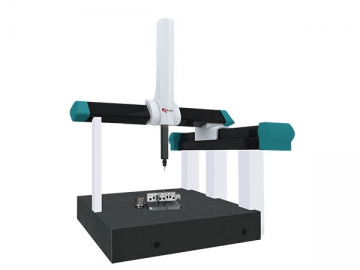

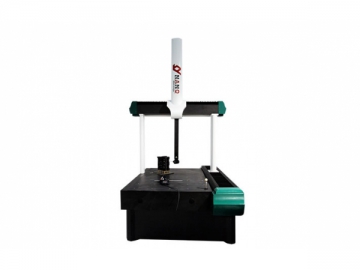

Pour la mesure de pièces de fabrication de taille moyenne, la MMT à pont ROYAL conçue par une équipe de recherche et développement allemande fournit une solution de haute précision. Elle rencontre les exigences de mesure et d'inspection pour tous types de composants de taille moyenne.

Equipée avec une sonde à déclenchement par contact ou par balayage, cette machine de mesure tridimensionnelle est facile à manipuler. A faibles coûts d'entretien, bonne précision de mesure et taux de mesure efficient, elle largement utilisée dans chaque domaine de l'industrie moderne.

Cette MMT à pont ROYAL peut être fière de sa capacité à manipuler tous types de taches de mesure et d'inspection dimensionnelle pour des pièces de fabrication en caisson ou des pièces de formes géométriques complexes telles que des lames de turbines, des rotors de compresseur à vis et autres.

Domaines d'applications: En tant que notre produit phare, la MMT à pont ROYAL est reconnue parmi les utilisateurs de diverses industries incluant l'aéronautique, l'aérospatiale, l'électronique, la production de moules, l'industrie militaire, les machineries etc. Jusqu'à présent, nous avons écoulé plus de 800 pièces.

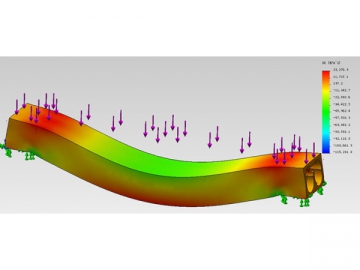

1. La méthode des éléments finis avancé(FEM) et l'approche de modèle mathématique dans la conception optimisée apportent une rigidité élevée, une faible erreur de géométrie, une précision élevée, des performances et stabilité de la machine de mesure tridimensionnelle ROYAL.

2. Trois axes (X, Y et Z) en granite de qualité élevée assurent un coefficient d'expansion thermique (α=3.0(10-6/K)). De température uniforme délivrant une stabilité de température supérieure, de bonnes performances anti transformation, de grande rigidité et avec une bonne tolérance géométrique en déplacement.

3. Guidages à palier à air à pression statique avec paliers à air auto nettoyant, à pré chargement et de précision élevée. Pour une large envergure de roulement, bonnes performances anti oscillations, faible résistance, sans abrasion et une stabilité en déplacement. Guidages avec une conception en queue d'aronde pour une meilleure précision de positionnement et des performances d'état stables.

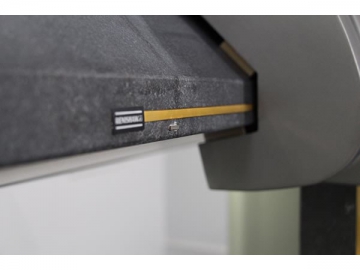

4. Adoption du système de mesure RENISHAW avec grille en bande métallique réflective. Coefficient d'expansion thermique similaire avec la plupart des pièces de fabrication assurant une répétabilité supérieure.

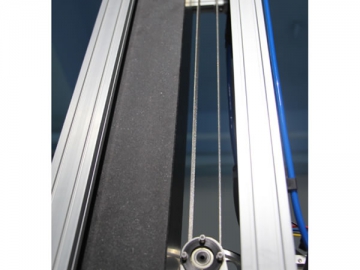

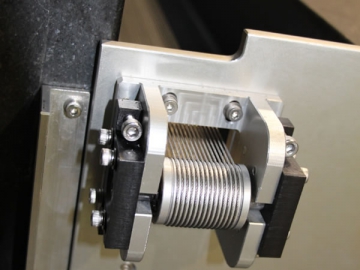

5. Système d'entraînement à trois axes de technologie propriétaire unique. La conduite sur câble du système d'une erreur suivante et d'une réponse plus rapide, meilleures performances dynamiques d'équipement de mesure à grande échelle et réduction de l'influence du moment d'inertie sur les précision de mesure. De plus, le câble d'entraînement réduit les coûts d'utilisation et d'entretien.

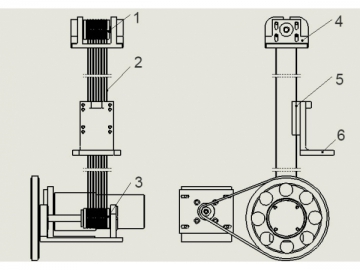

1. Roue de conduite    2. Câble de conduite     3. Roue principale   4. Appareil de préhension
5. Dispositif de serrage à câble    6. Pièce de déplacement

6. 21 technologies de compensation d'erreur géométrique pour une excellente précision de mesure.

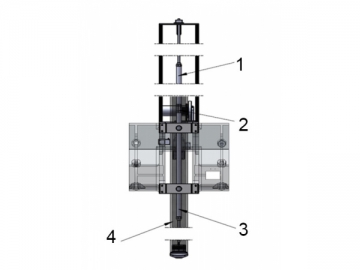

7. L'axe Z dispose d'un système d'équilibrage à cylindre pneumatique qui dispose d'une grande précision et stabilité.

8. Le système de filtre de haute précision du Japon pour une précision de filtre de 5µm d'air compressé. Aucuns endommagements du système de démarrage causés par la mauvaise qualité d'air compressé.

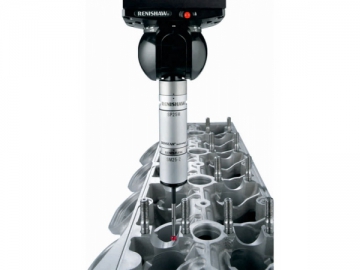

9. La machine de mesure tridimensionnelle ROYAL est équipée avec une sonde à déclenchement par contact RENISHAW ou par balayage pour une précision de mesure.

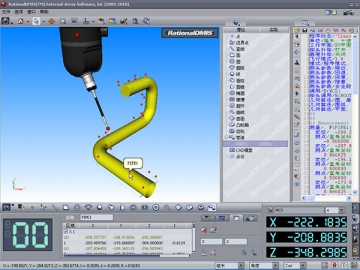

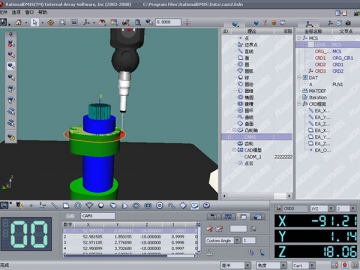

10. Logiciel de mesure DMIS RATIONAL pour une mesure parfaite et une fonction d'accès en ligne afin de rencontrer vos exigences avec une solution de mesure complète.

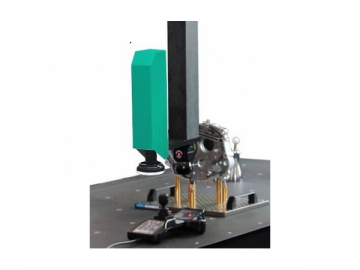

11. Sonde laser linéaire en option pour obtenir les données de nuage de point et effectuer une ingénierie inverse.

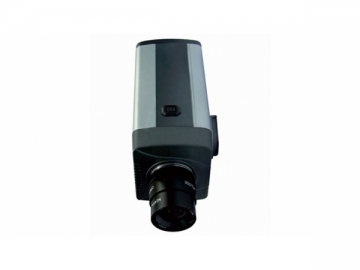

12. Ajout d'un capteur CCD en option pour une mesure 2D optique et une mesure 3D simultanément.
