Notre MMT à pont COX N est une version améliorée du modèle Micro. Cette machine de mesure tridimensionnelle à pont NANO est conçue pour une plus grande précision grâce des paliers à air optimisés, une technologie avancée de réduction de vibrations du palier à air et une configuration stricte de tous les composants.

Avec une conception à triangle unique, notre MMT 3D est disponible avec un centre de gravité plus bas pour de meilleures performances de déplacement. Disposant d'une sonde à déclenchement par contact 5 axes PH20 RENISHAW et d'un système de contrôle à 5 axes, son efficience de mesure est améliorée de 300%. Elle peut réaliser un déplacement synchronisé avec les axes, réduisant donc considérablement la déviation dynamique et assurant d'excellentes performances de mesure.

Cette machine de mesure tridimensionnelle à pont permet d'effectuer tous types de d'inspection de mesure et de dimensions. Par exemple, elle peut réaliser une inspection dimensionnelle sur des pièces de fabrication en caisson et une mesure de pièces en formes géométriques complexes telles qu'une lame de turbine, des engrenages, des rotors de compresseur à vis etc.

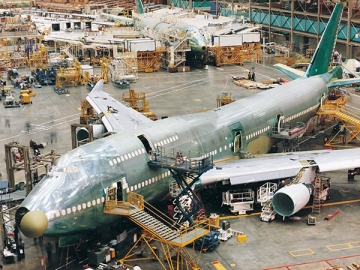

Domaine d'application: Cet équipement de mesure à pont hautement efficient est conçu pour l'aéronautique, l'aérospatiale et l'ingénierie micro-mécanique.

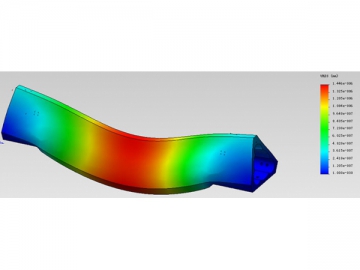

1. Conçue avec une méthode d'élément fini avancé et une approche de modèle mathématique. Erreur de modélisation minimisée grâce à l'optimisation des paramètres et des schémas de conception. Rigidité de structure élevée, faible erreur de géométrie et performances et stabilité de haute précision.

2. Sur le principe de qualité inchangée, la poutre de conception triangulaire améliore la rigidité du déplacement le long de l'axe Z et de l'axe Y, améliore la zone de section, le moment d'inertie et la résistance à la torsion de la section de la poutre ainsi que la réduction du centre de gravité des pièces de déplacement. Amélioration des caractéristiques statiques et dynamiques de la poutre.

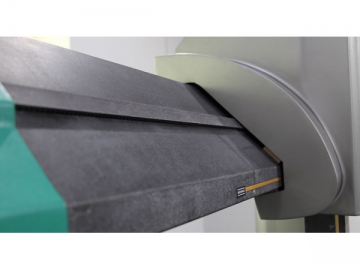

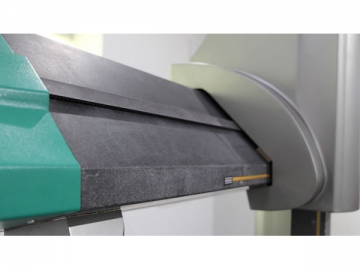

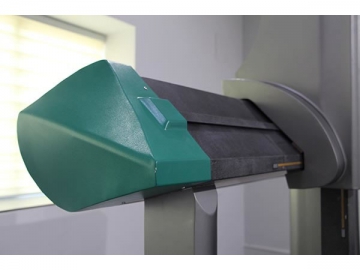

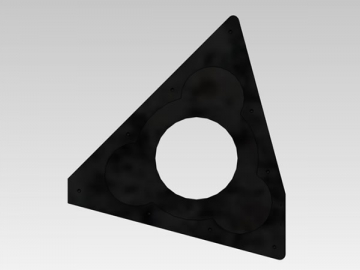

Poutre triangulaire

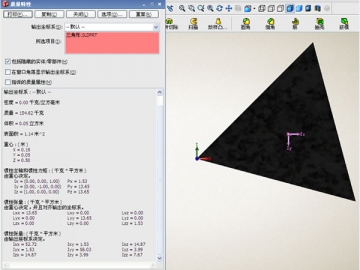

3. En fonction du logiciel de conception professionnel, la machine de mesure tridimensionnelle à pont est disponible avec un poids léger, une rigidité élevée, une faible erreur dynamique, un centre de gravité plus bas et une plus petite inertie de mouvement assurant une meilleure stabilité.

4. Composé de granite de qualité élevée, trois axes avec un faible coefficient d'expansion thermique (α=3.0(10-6/K)). Caractéristiques de températures identiques, stabilité de température supérieure, performances anti-transformation élevée, rigidité élevée et faible erreur géométrique en déplacement. De plus, trois axes emploient des guidages linéaire à palier à air à pression statique comprenant des paliers à air de précision élevée et de pré chargement, fournissant une large envergure, des performances anti-oscillations élevées, de faible résistance, sans abrasion et de stabilité élevée en mouvement.

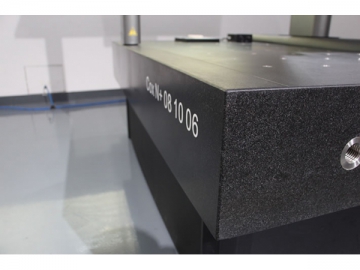

Banc de travail en granite

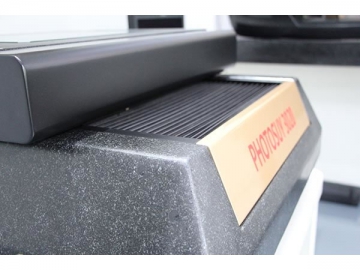

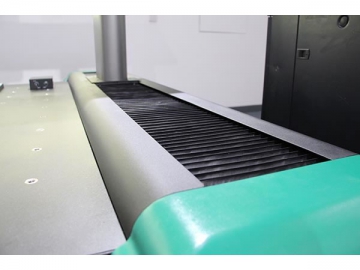

5. Guidages linéaires avec une conception en queue d'aronde pour un positionnement de précision élevée et d'excellentes performances.

6. Système de mesure RENISHAW avec des grilles en bande métallique réflective. Coefficient d'expansion thermique similaire avec la plupart des pièces de fabrication pour une répétabilité supérieure.

Grille RENISHAW

7. Dans le système de mesure industriel, 21 technologies de compensation d'erreur géométrique permettent une extrême précision de mesure.

8. Système d'équilibration à vérin pneumatique pour une précision de position et une stabilité de l'axe Z.

9. Système de filtre provenant du Japon avec une précision de filtre d'air compressé à 5µm. Aucuns endommagements du système de démarrage causés par une mauvaise qualité d'air compressé.

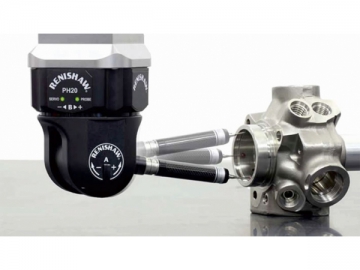

10. Machine de mesure tridimensionnelle disponible avec une configuration standard de sonde à déclenchement par contact à 5 axes PH20 RENISHAW qui améliore l'efficience de mesure de 300%.

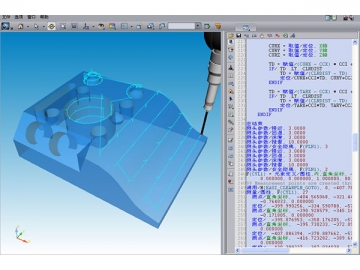

11. Logiciel RATIONAL DMIS américain de notoriété mondiale pour une excellente fonction de mesure et un accès en ligne, rencontre des demandes exactes avec une solution de mesure complète.

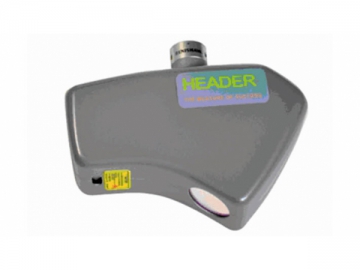

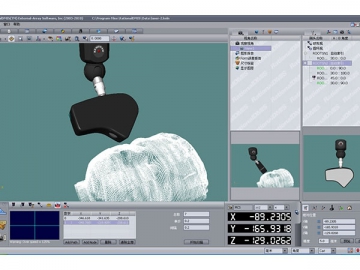

12. Sonde laser en ligne en option pour l'obtention de données en nuage de point et pour l'ingénierie inverse.
