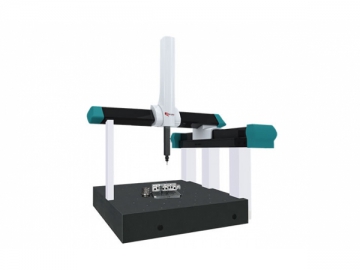

Le modèle Titan est notre dernière génération de machine de tridimensionnelle à pont montée sur rail pour la mesure de grand format. Elle est principalement développée pour la mesure et l'inspection de pièces de fabrication de grandes tailles et lourdes. En tant qu'équipement de laboratoire avancé, cette MMT à pont montée sur rail fournit des options de sonde à déclenchement par contact et à balayage disponible pour une inspection de précision élevée.

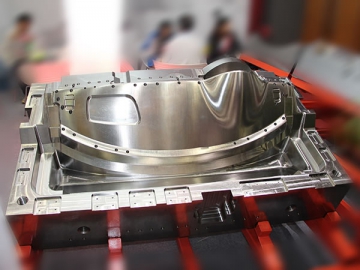

Conçue pour des pièces de fabrication de grandes tailles, spécialement les pièces de tôleries dans l'industrie éolienne, aérospatiale, automobile etc.

1. La MMT à pont montée sur rail Titan dispose d'un guidage linéaire monté sur rail de poids léger sur l'axe Y. Avec un meilleur guidage linéaire d'axe Y lors du déplacement et de la réduction du poids du pont mobile, cette conception spécifique améliore les performances de déplacement du système de mesure 3D, réduisant drastiquement les oscillations de la poutre lors du déplacement sur l'axe Y et assurant la précision et la stabilité du système.
.
2. Trois axes (X, Y et Z) en granite haute qualité assurant un faible coefficient d'expansion thermique linéaire. α=3.0(10-6/K). Avec les mêmes caractéristiques de températures, la machine de mesure industrielle dispose d'une température stable, de bonnes performances anti transformation et d'une faible erreur géométrique en mouvement.

3. Guidages linéaires avec aéroglissière à pression statique dans trois axes de direction, combiné avec des paliers à air de haute précision, à pré chargement auto nettoyant. Large envergure de support, de bonnes performances anti oscillations, sans abrasion et avec une stabilité élevée en mouvement.

4. Système de mesure RENISHAW avec grille à bande métallique réflective. Excellente répétabilité de précision élevée grâce au coefficient d'expansion thermique similaire avec la plupart des pièces de fabrication.

5. Système d'entraînement à trois axes avec une technologie propriétaire unique. La conduite sur câble du système d'une erreur suivante et d'une réponse plus rapide, améliore considérablement les performances dynamiques d'équipement de mesure à grande échelle et minimise l'influence du moment d'inertie sur les précision de mesure. Réduction des coûts et entretien plus pratique.

6. 21 technologies de compensation d'erreur géométrique pour une meilleure précision de mesure.

7. Système d'équilibrage à cylindre pneumatique à l'axe Z pour une grande précision et stabilité.

8. Système de filtre de haute précision du Japon pour une précision de filtre de 5µm d'air compressé. Aucuns endommagements du système de démarrage causés par une mauvaise qualité d'air compressé.

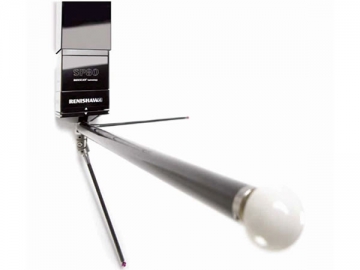

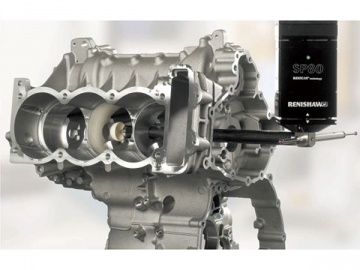

9. Sonde à déclenchement par contact RENISHAW ou par balayage pour d'excellentes mesures.

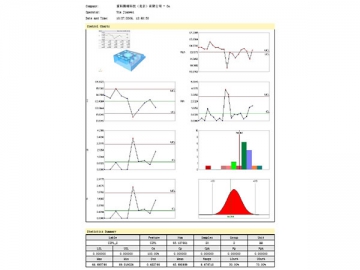

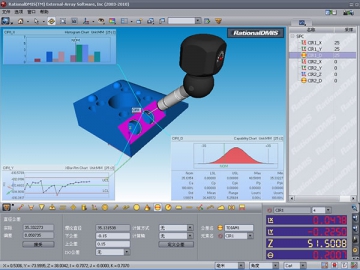

10. Logiciel de mesure DMIS RATIONAL pour une mesure parfaite et d'une fonction d'accès en ligne afin de rencontrer vos exigences avec une solution de mesure complète.
