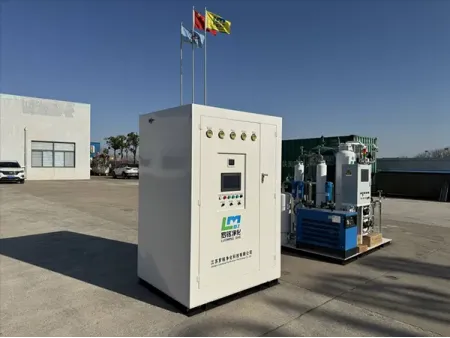

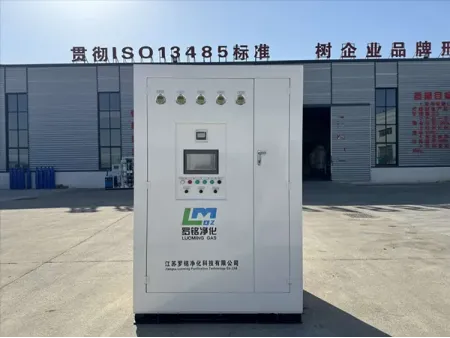

Système de génération d’oxygène médical sur mesure
Demande de devis
Générateur d’oxygène PSA sur mesure (jusqu’à 99,5 % de pureté)
Le système de génération d’oxygène médical à 99,5 % de pureté utilise de l’air ambiant conforme aux exigences de propreté médicale comme gaz d’alimentation. Un procédé complet couvrant le prétraitement de l’air d’alimentation, la séparation par adsorption PSA à deux étages, le post-traitement de l’oxygène et la sécurité intelligente permet une production stable d’oxygène avec une pureté allant jusqu’à 99,5 %.
Spécifications techniques
- Capacité en oxygène: 1-100 Nm³/h (conditions standard)
- Pureté de l’oxygène: 99,5 %
- Pression de sortie: 0,1-0,55 MPa (manométrique, réglable)
- Point de rosée de l’oxygène: ≤ -40 °C (à pression atmosphérique)
Description du procédé
- Prétraitement précis de l’air d’alimentation pour la production d’oxygène haute pureté
Des compresseurs d’air de grade médical à faible bruit élèvent la pression de l’air ambiant à 0,6-0,8 MPa, correspondant à la plage de pression d’adsorption optimale du tamis moléculaire. Une purification à plusieurs étages élimine les particules ≥ 1 μm, abaisse le point de rosée de l’air à ≤ -40 °C par séchage frigorifique et limite la teneur résiduelle en huile à ≤ 0,1 mg/m³, répondant ainsi aux exigences strictes de propreté de l’oxygène médical et évitant la dégradation du tamis moléculaire. - L’adsorption PSA primaire permet un premier enrichissement en oxygène
L’air comprimé propre entre dans le premier adsorbeur PSA. Sous une pression contrôlée, le tamis moléculaire adsorbe préférentiellement l’azote, le dioxyde de carbone et les gaz inertes traces selon les différences de cinétique d’adsorption. L’oxygène traverse le lit adsorbant pour former un oxygène d’une pureté de 93 % ± 2 %. Les adsorbeurs alternés effectuent la dépressurisation et la régénération. Des cycles de commutation contrôlés par PLC d’environ 120 secondes garantissent une production continue d’oxygène. - La purification PSA secondaire permet d’atteindre une pureté d’oxygène supérieure à 99,5 %
L’oxygène produit par le premier étage PSA entre dans l’unité de purification PSA du second étage, remplie de tamis moléculaire médical à haute sélectivité. Dans des conditions de pression optimisées de 0,4-0,5 MPa, l’azote résiduel, le monoxyde de carbone, les oxydes d’azote et les impuretés traces sont davantage éliminés. La pureté de l’oxygène est portée de manière stable à 99,5 % ou plus, en totale conformité avec les normes GB8982-2009 relatives à l’oxygène médical et à l’oxygène respiratoire pour l’aviation, notamment CO ≤ 5 ppm, NOx ≤ 2 ppm et humidité ≤ 0,07 g/m³. - Le post-traitement de l’oxygène de grade médical garantit sécurité et adaptabilité
L’oxygène haute pureté passe par des filtres stérilisants de grade médical avec une précision de filtration de 0,22 μm afin d’éliminer les micro-organismes et les aérosols. La régulation intelligente de pression contrôle la pression de sortie entre 0,1 et 0,5 MPa afin de s’adapter aux exigences des services généraux, des appareils d’anesthésie et des équipements de soins intensifs. Les dispositifs de stabilisation du débit maintiennent les fluctuations de l’alimentation en oxygène dans une plage de ± 5 %, afin de prendre en charge aussi bien l’oxygénothérapie à faible débit qu’à haut débit. - La surveillance intelligente de l’ensemble du procédé renforce la fiabilité de fonctionnement
Des modules intégrés de surveillance à distance 5G suivent en continu la pureté de l’oxygène, la pression, le débit et l’état de fonctionnement des adsorbeurs. Des alarmes sonores et visuelles se déclenchent lorsque la pureté de l’oxygène descend en dessous de 99 % ou en cas de pression anormale. Des unités de stockage d’oxygène d’urgence composées de réservoirs haute pression et de rampes assurent automatiquement une alimentation de secours pendant la maintenance ou les coupures de courant, garantissant une disponibilité continue de l’oxygène pour les applications médicales critiques.
Paramètres techniques
| Modèle | Pureté | Débit (Nm³/h) | Pression de sortie (MPa) | Remarques |
| 99.5% | 5 | 0.1-0.4 | Tous les paramètres sont personnalisables | |
| 99.5% | 10 | 0.1-0.4 | ||
| 99.5% | 20 | 0.1-0.4 | ||
| 99.5% | 25 | 0.1-0.3 | ||
| 99.5% | 30 | 0.1-0.3 | ||
| 99.5% | 40 | 0.1-0.3 | ||
| 99.5% | 50 | 0.1-0.2 | ||
| 99.5% | 60 | 0.1-0.2 | ||
| 99.5% | 80 | 0.1-0.2 | ||
| 99.5% | 100 | 0.1-0.2 |
