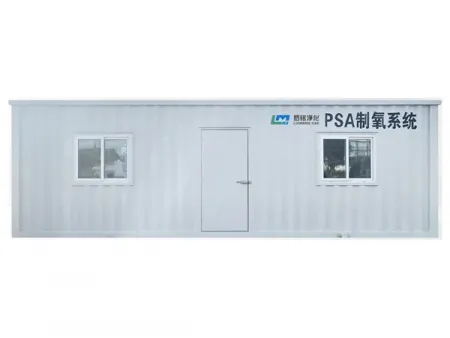

Système de génération d’oxygène industriel sur mesure
Générateur d’oxygène PSA sur mesure

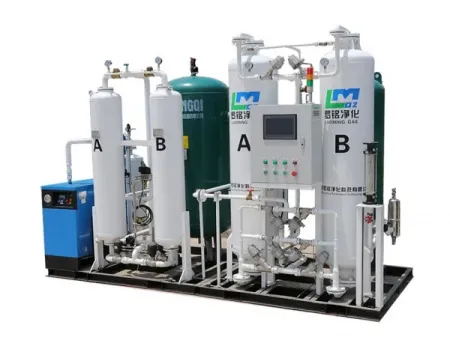

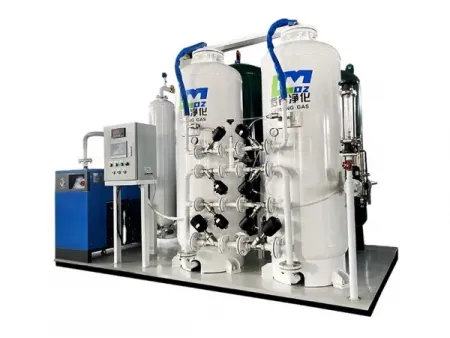

Le système de génération d’oxygène PSA utilise de l’air comprimé propre comme gaz d’alimentation et un tamis moléculaire en zéolite de haute qualité comme adsorbant. Dans des conditions de pression contrôlée, l’oxygène est séparé de l’air grâce à la technologie d’adsorption modulée en pression. L’air comprimé purifié et séché subit une adsorption sous pression et une désorption par dépressurisation à l’intérieur des tours d’adsorption. En raison des caractéristiques aérodynamiques, l’azote diffuse à travers les micropores du tamis moléculaire en zéolite plus rapidement que l’oxygène. L’azote est adsorbé de manière préférentielle, tandis que l’oxygène s’enrichit dans la phase gazeuse pour former l’oxygène produit. Lors de la dépressurisation à la pression atmosphérique, l’azote adsorbé et les impuretés sont libérés afin de régénérer l’adsorbant. Les deux tours d’adsorption fonctionnent en alternance. Une tour produit de l’oxygène, tandis que l’autre effectue la désorption et la régénération. Les vannes pneumatiques sont commandées par un contrôleur PLC, ce qui permet une production continue d’oxygène de haute pureté.
- Capacité en oxygène: 1-200 Nm³/h (conditions standard)
- Pureté de l’oxygène: 93 % ± 2 % (selon la norme nationale chinoise)
- Pression de sortie: 0,1-0,55 MPa (manométrique, stable et réglable)
- Point de rosée de l’oxygène: ≤ -40 °C (à pression atmosphérique)
- Prétraitement de l’air d’alimentation:
L’air comprimé passe par un sécheur frigorifique et des filtres à plusieurs étages afin d’éliminer l’humidité, le brouillard d’huile et les impuretés. Cela garantit un air d’entrée propre, sec et sans huile, et protège le tamis moléculaire contre toute contamination. - Séparation par adsorption:
L’air prétraité entre dans les tours d’adsorption remplies de tamis moléculaire en zéolite (ZMS). Sous une pression régulée, le ZMS adsorbe préférentiellement l’azote, le dioxyde de carbone et d’autres impuretés traces, tandis que l’oxygène traverse le lit adsorbant en tant que gaz produit. - Cycle de régénération:
Deux tours d’adsorption fonctionnent en cycles alternés. Tandis qu’une tour est en phase d’adsorption pour produire de l’oxygène, l’autre subit une dépressurisation pour désorber les impuretés et assurer la régénération. Les vannes commandées par PLC gèrent la commutation fluide entre les tours afin de garantir un débit d’oxygène continu et stable. - Post-traitement et stockage:
L’oxygène produit passe par une filtration fine et une stérilisation. Des surpresseurs d’oxygène ou des réservoirs de stockage d’oxygène peuvent être configurés selon les exigences de l’application afin d’assurer une alimentation stable.
- Fonctionnement à température ambiante et basse pression:
Aucune liquéfaction cryogénique n’est nécessaire. Le système utilise l’adsorption physique pour la séparation, ce qui garantit une faible consommation d’énergie et une grande sécurité de fonctionnement. - Pureté d’oxygène réglable:
La pureté standard de l’oxygène atteint 93 % ± 2 %. Une purification PSA secondaire permet d’obtenir une pureté supérieure à 99,5 % pour les applications industrielles ou médicales. - Contrôle automatisé:
Le système dispose d’un démarrage à une touche et d’un fonctionnement entièrement automatique. Les paramètres clés tels que le débit, la pression et la pureté sont surveillés en temps réel, ce qui permet un fonctionnement sans surveillance.
| Modèle | Pureté | Débit (Nm³/h) | Diamètre nominal d’entrée | Diamètre nominal de sortie | Pression de sortie (MPa) |
| 93%±2% | 3 | DN15 | DN15 | 0.1-0.55 | |
| 93%±2% | 5 | DN15 | DN15 | 0.1-0.55 | |
| 93%±2% | 10 | DN25 | DN25 | 0.1-0.55 | |
| 93%±2% | 15 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 20 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 25 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 30 | DN40 | DN25 | 0.1-0.55 | |
| 93%±2% | 40 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 50 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 60 | DN50 | DN40 | 0.1-0.55 | |
| 93%±2% | 70 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 80 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 90 | DN65 | DN40 | 0.1-0.55 | |
| 93%±2% | 100 | DN65 | DN50 | 0.1-0.55 | |
| 93%±2% | 110 | DN65 | DN50 | 0.1-0.55 | |
| 93%±2% | 120 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 130 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 140 | DN80 | DN50 | 0.1-0.55 | |
| 93%±2% | 150 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 160 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 170 | DN100 | DN50 | 0.1-0.55 | |
| 93%±2% | 180 | DN100 | DN65 | 0.1-0.55 | |
| 93%±2% | 190 | DN100 | DN65 | 0.1-0.55 | |
| 93%±2% | 200 | DN100 | DN65 | 0.1-0.55 |
Consultez nos experts pour concevoir un système intégré adapté à vos exigences spécifiques en matière de débit, de pureté et d’environnement.
