Générateur d’oxygène PSA sur mesure (avec station de remplissage d’oxygène)

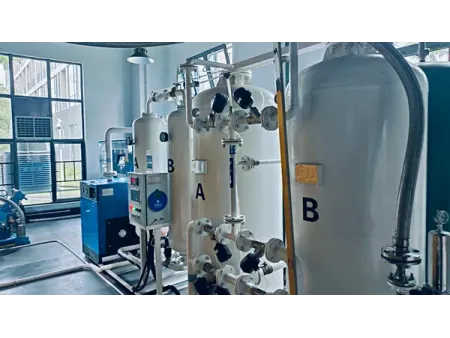

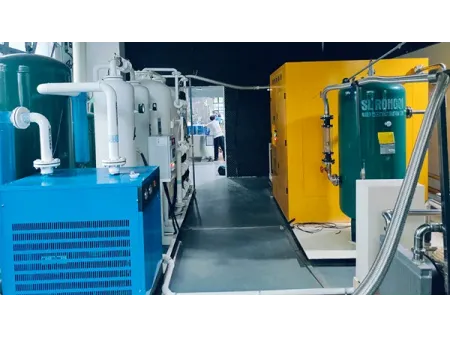

La station de remplissage d’oxygène médical sur site produit de l’oxygène de grade médical grâce à la technologie d’adsorption modulée en pression (PSA) et permet une alimentation immédiate en oxygène au point d’utilisation. L’oxygène est physiquement séparé et purifié à partir de l’air ambiant afin de répondre aux exigences cliniques pour la génération, le stockage et le remplissage sur site.
Spécifications techniques
- Capacité en oxygène: 1-200 Nm³/h (conditions standard)
- Pureté de l’oxygène: 93 % ± 2 % (selon la norme nationale chinoise)
- Pression de sortie: 0,1-0,55 MPa (manométrique, réglable)
- Point de rosée de l’oxygène: ≤ -40 °C (à pression atmosphérique)
Description du procédé
- Prétraitement de l’air d’alimentation
L’air comprimé propre est filtré et séché afin d’éliminer l’humidité, le brouillard d’huile et les impuretés particulaires, garantissant des conditions d’entrée stables et propres. - Adsorption et séparation PSA

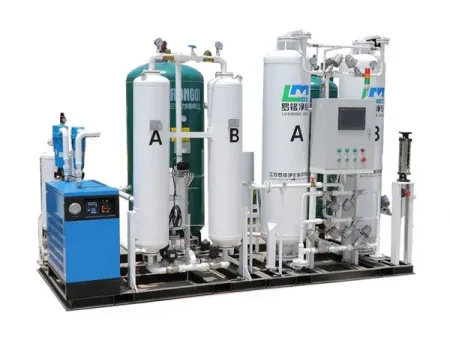

Le tamis moléculaire en zéolite adsorbe sélectivement l’azote sous pression contrôlée, permettant à l’oxygène de s’accumuler dans la phase gazeuse. Le fonctionnement PSA à double tour permet une production continue d’oxygène. - Production continue et purification
Deux tours d’adsorption fonctionnent en alternance. Une tour assure l’adsorption et la production d’oxygène, tandis que l’autre subit une dépressurisation et une régénération. Cela garantit une alimentation ininterrompue, avec une pureté d’oxygène stable à 93 % ± 2 %, pouvant être portée à 99,5 % selon les exigences cliniques ou industrielles spécifiques. - Stockage, distribution et remplissage commercial

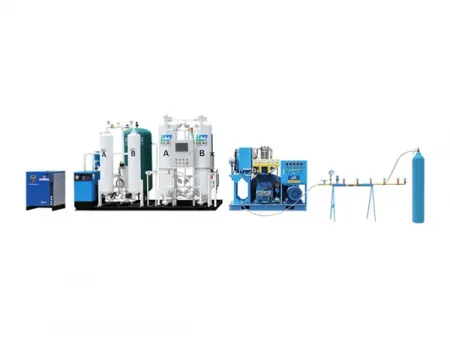

L’oxygène de grade médical est stocké en tampon dans des réservoirs puis distribué par des canalisations ou des équipements de remplissage vers les points d’utilisation cliniques, assurant une alimentation immédiate en oxygène et le remplissage de bouteilles. - Le remplissage sur site réduit la dépendance à la chaîne d’approvisionnement et les coûts d’exploitation
Dans les régions où les bouteilles d’oxygène médical sont coûteuses ou difficiles à transporter, les stations de remplissage sur site offrent une solution pratique. Les générateurs d’oxygène médical couvrent la consommation locale d’oxygène, tandis que l’excédent peut être rempli dans des bouteilles pour la distribution ou la vente, améliorant ainsi la fiabilité de l’approvisionnement et créant des opportunités de revenus supplémentaires.
Paramètres techniques
| Modèle | Débit (Nm³/h) | Nombre équivalent de lits d’hôpital | Puissance (kW) | Dimensions (L × l × H, mm) |
| 1 | 20 | 5.8 | 1800×1400×1800 | |
| 3 | 50 | 7.6 | 2000×1400×1900 | |
| 5 | 100 | 7.8 | 2000×1500×1900 | |
| 10 | 150 | 16.7 | 2000×1500×2100 | |
| 15 | 300 | 19.9 | 2500×1800×2350 | |
| 20 | 400 | 33.5 | 2500×1800×2350 | |
| 30 | 600 | 38.9 | 2800×2000×2350 | |
| 40 | 800 | 47.9 | 3000×2000×2450 | |
| 50 | 1000 | 58.5 | 3800×2200×2750 | |
| 60 | 1200 | 78.8 | 3800×2200×2850 | |
| 70 | 1500 | 98 | 4500×2300×3100 | |
| 80 | 1800 | 98 | 4500×2300×3100 |
