Transformateur de distribution immergé dans l’huile 11(20)kV (hermétiquement scellé) Manufacturer

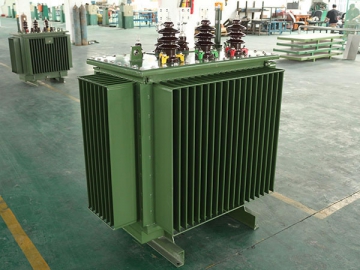

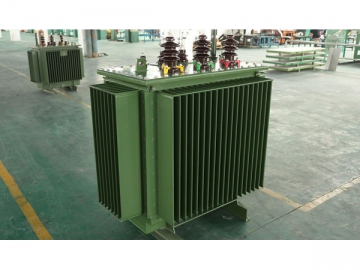

Transformateur de distribution immergé dans l’huile 11(20)kV (hermétiquement scellé)

Demande de devis

À propos de: http://dry-transformer.fr/2-oil-immersed-transformers.html

Description
Le transformateur de distribution d'énergie est complètement étanche à l'air et à l'humidité extérieure. L'huile ne peut donc pas être contaminée par l'humidité ou par l'oxygène extérieur. Conception du réservoir d'huile ondulé souple (pour le refroidissement et la dissipation thermique), ce qui permet de supporter tous les changements de volume du transformateur. Le matériau d'isolation tel que les traversées haute tension est de longue durée de vie. Pas besoin de vérifier la culasse avant le démarrage du transformateur. Notre transformateur de distribution offre une durée de vie plus longue, il ne nécessite pas d'entretien ni de réparation. Il est conçu à l'aide de logiciel Autocad et est conforme aux normes IEC60076 et GB1094.

Avec une perte à vide de 30% de moins que celle rencontrée sur le marché, le transformateur de distribution immergé dans l'huile 11(20)kV est durable, rigide et n'a pas de problème de court-circuit.

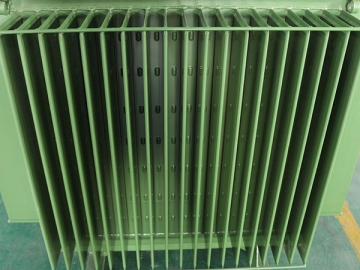

Structure ondulée fine qui aide à dissiper la chaleur.

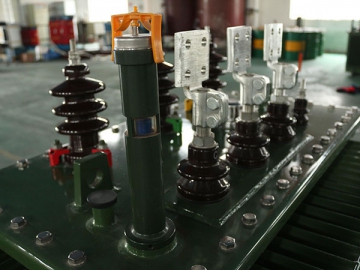

Traversées haute tension A, B, C
Jauge affichant le niveau de l'huile du transformateur.

Applications
Généralement placé dans tous les sites de distribution d'énergie, les postes électriques compacts (sous-stations préfabriquées) et les postes mobiles. Ce transformateur à deux enroulements a un enroulement primaire avec deux types de tensions.

Standards
IEC60076
GB10094

Spécifications techniques

Spécifications du transformateurs série S11 20~35kV, 50~20000KVA
Modèles	Tension nominale			Groupe Vecteur	Perte à vide	Perte en charge	Courant à vide %	Tension d'impédance %	Poids (kg)			Distance entre les culasses	Dimensions (mm)
Modèles	H.V( kV)	%	L.V .( kV)	Groupe Vecteur	(W)	(W)	Courant à vide %	Tension d'impédance %	Corps	Huile	Poids brut	(E1=E2)	LxWxH
S11-50		±5 or ±2X2.5			160	1205/1150	2.0	6.5	290	285	710	660	1150x800x1650
S11-100					232	2015/1920	1.8		420	380	1100	660	1310x1100x1780
S11-125					272	2375/2260	1.7		520	430	1380	660	1900x990x1800
S11-160					288	2820/2690	1.60		620	450	1460	660	1900x990x1900
S11-200					344	3325/3165	1.50		750	571	1700	660	1100x1000x2080
S11-250					408	3952/3760	1.40		780	585	1800	660	1910x1100x2080
S11-315					488	4760/4530	1.40		1030	640	2280	820	2200x1080x2120
S11-400					584	5750/5470	1.30		1100	660	2400	820	2250x1100x2150
S11-500					688	6920/6585	1.30		1240	840	2680	820	2250x1100x2200
S11-630			0.4	Yyn0	832	7865	1.20		1300	880	2800	820	2280x1200x2200
S11-800					984	9405	1.10		1820	860	3620	820	2450x1110x2350
S11-1000	20				1152	11540	1.00		2150	1020	4350	820	2480x1200x2450
S11-1250	35				1408	13940	0.90		2480	1120	4650	820	2480x1220x2540
S11-1600	38.5				1696	16675	0.80		2700	1200	5300	1070	2680x1400x2560
S11-2000					2176	18380	0.70		2630	1270	5300	1070	2750x1600x2800
S11-2500					2560	19665	0.60		3200	1400	6170	1070	2800x1800x3000
S11-3150					3040	23085	0.56	7.0	3780	1600	7100	1070	2800x2000x3100
S11-4000			6.3		3616	27360	0.56		4480	1840	8630	1070	2800x2100x3200
S11-5000			6.6	Yd11	4320	31380	0.48		5400	2090	9950	1070	2860x2320x3510
S11-6300			10.5		5248	35055	0.48	7.5	6490	2380	11580	1070	3100x2410x3600
S11-8000			11		7200	38475	0.42		8500	3000	14700	1475	3400x2580x3750
S11-10000					8704	45315	0.42		10150	3200	15500	1475	3560x2700x3900
S11-12500					10080	53865	0.40	8.0	12600	3800	19200	1475	3560x3000x3890
S11-16000					12160	65835	0.40		15100	4800	22800	1475	4060x3300x3890
S11-20000					14400	79515	0.40		16800	5500	25600	1475	4100x3400x3960
Remarques: Les éléments ci-dessus sont donnés à titre indicatif.
