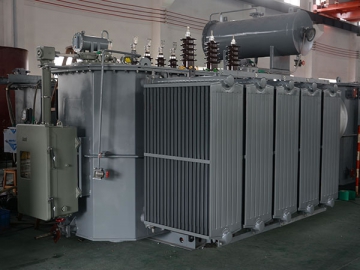

Transformateur de puissance immergé dans l’huile (avec OLTC)

Demande de devis

À propos de: http://dry-transformer.fr/2-oil-immersed-transformers.html

Applications
Ce transformateur de puissance immergé dans l'huile permet l'ajustement à distance de la tension pendant sa connexion à des charges. Il est largement utilisé dans des sites nécessitant une alimentation continue en tension constante et dans des réseaux électriques à changements de tensions fréquents et dramatiques.

Caractéristiques
Grâce au changeur de prise en charge, le transformateur immergé dans l'huile présente 30% moins de pertes en charge et plus de 40% de courants à vide par rapport au transformateur de norme GB6451-2008. La plage de réglage de la tension prolongée est de ±4×2.5%. Il est capable de résister à des charges plus lourdes sans augmentation considérable de la température dans la bobine. Notre produit est de construction rigide. Il offre une excellente résistance au court-circuit. Ce transformateur se caractérise par une excellente fonctionnalité et un attrait décoratif.

Informations supplémentaires
Une prise intermédiaire est un terme électrique qui signifie toucher ou contact. Un enroulement est composé de plusieurs spires de fil. La prise est en contact avec l'enroulement au point situé entre les deux extrémités du bobinage. Un changement de prise de bobinage signifie simplement changer la position de la prise afin de modifier le nombre de spires d'enroulement dans un circuit.

Standards
IEC60076
GB10094

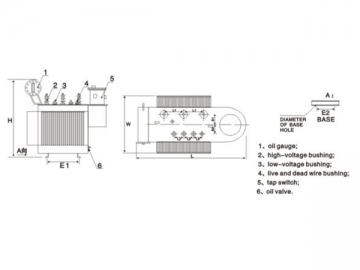

Aperçu & Dimensions

Spécifications techniques

Transformateur de puissance immergé dans l'huile SZ11-200~1600/11
Modèles	Tension nominale			Groupe Vecteur	Perte à vide à 75 °C	Perte en charge à 75 °C	Courant à vide	Tension d'impédance	Poids (kg)			Distance entre les culasses		Dimensions (MM)
	H.V( kV)	%	L.V .( kV)		(W)	(W)	%	%	Corps	Huile	Poids brut		(E1=E2)		LxWxH
SZ11-200	6 6.3 11	±4X2.5	0.4		385	2910	0.8	4	600	190	990		550		16807701420
SZ11-250					450	3420	0.7		700	205	1150		550		17308001470
SZ11-315					540	4105	0.7		900	260	1220		550		18008201570
SZ11-400					640	4960	0.60		1080	300	1570		550		18508501620
SZ11-500				Dyn11	770	5900	0.60		1285	330	1870		660		18708601670
SZ11-630					960	7270	0.60	4.5	1400	390	2140		660		19509501750
SZ11-800				Yyn0	1120	8890	0.60		1700	505	2600		820		230010001950
SZ11-1000					1360	10430	0.60		1890	560	3150		820		244011502050
SZ11-1250					1560	12400	0.60		2600	680	3850		820		253012002100
SZ11-1600					1920	14790	0.60		3050	720	4700		820		258012602150
Remarques: Les éléments ci-dessus sont donnés à titre indicatif.
