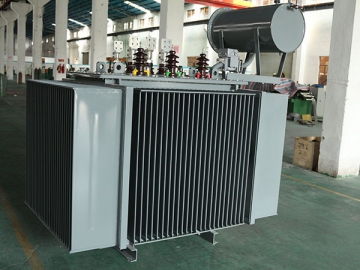

Transformateur de puissance immergé dans l’huile (avec conservateur)

Demande de devis

À propos de: http://dry-transformer.fr/2-oil-immersed-transformers.html

Description
Connu pour ses performances exceptionnelles et son économie d'énergie significatif. Lorsqu'il est équipé d'un changeur de prises en charge, ce transformateur permet un contrôle de tension à distance manuel ou automatique. La plage de réglage de tension prolongée est de ±3×3%. Le transformateur de puissance immergé dans l'huile supporte de grandes charges avec une augmentation de la température minimum de la bobine. Construction rigide qui se caractérise par un conservateur agissant comme un réservoir d'huile de transformateur. Il est largement utilisé dans les centrales hydroélectriques ainsi que les réseaux électriques à tension constante ou les réseaux électriques à changements de tensions fréquents et dramatiques.

Le transformateur de puissance est complètement étanche à l'air extérieur et à l'humidité. L'huile du transformateur est ainsi propre et exempt de contamination. Conception souple du réservoir d'huile ondulé (pour le refroidissement et la dissipation thermique), ce qui lui permet de supporter le changement de volume du transformateur. Les matériaux d'isolation tels que les traversées haute tension sont de longue durée de vie. Pas besoin de vérifier la culasse du noyau avant le démarrage du transformateur. Le transformateur de distribution a une longue durée de vie et ne nécessite pas d'entretien ni de réparation. Ce transformateur à bain d'huile est également conçu avec un système de protection du conservateur.

Applications
Idéal pour tous les sites de distribution d'énergie ainsi que les postes compacts de style européen et les postes mobiles.

Standards
IEC60076
GB10094

Spécifications techniques

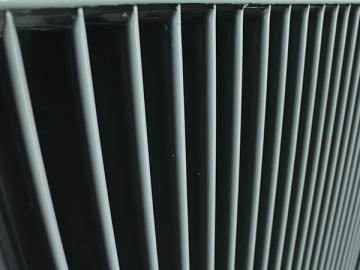

Réservoir ondulé avec ailettes de dissipation de chaleur
Le changeur de prises en charge change la position de la prise, ce qui modifie alors le nombre de spires de l'enroulement relié à un circuit. Par conséquent, il y a ajustement de la tension sans l’arrêt du circuit.

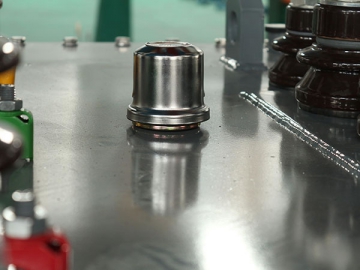

La soupape de limitation de la pression assure la sécurité tout en empêchant l'air et l'humidité de contaminer l'huile du transformateur.

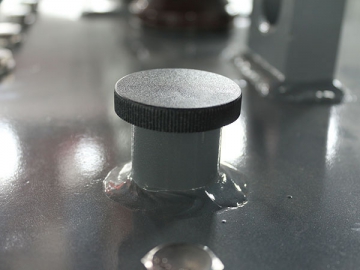

L'orifice d'injection d'huile est l’endroit où l’on mesure la température de l'huile.

Aperçu & Dimensions

Spécifications techniques

Transformateur de puissance S11-30~2500/10
Modèles	Tension nominale			Groupe Vecteur	Perte à vide à 75 °C	Perte en charge à 75 °C	Courant à vide %	Tension d'impédance %	Poids (kg)			Distance entre les culasses	Dimensions (mm)
Modèles	H.V( kV)	%	L.V .( kV)	Groupe Vecteur	(W)	(W)	Courant à vide %	Tension d'impédance %	Corps	Huile	Poids brut	(E1=E2)	LxWxH
S11-30	6 6.3 10 10.5 11	( 1x2.5) 0 (-3 x 2.5)%	0.4		100	630/600	0.4	4	195	80	335	400	800x620x1000
S11-50					130	910/870	0.4		280	100	460	400	840x650x1100
S11-63					150	1090/1040	0.4		310	115	500	400	870x670x1120
S11-80					180	1310/1250	0.35		335	125	560	400	900x700x1190
S11-100					200	1580/1500	0.35		420	130	650	400	920x720x1210
S11-125					240	1890/1800	0.30		450	150	740	550	940x740x1230
S11-160					280	2310/2200	0.30		540	170	900	550	960x800x1270
S11-200					298	2666/2294	0.30		630	190	950	550	1050x770x1320
S11-250					400	3180/3050	0.25		820	210	1160	550	1080x800x1300
S11-315				Dyn11	480	3830/3650	0.25		900	230	1400	550	1080x800x1400
S11-400				Yyn0	570	4520/4300	0.25		1040	270	1630	550	1220x830x1460
S11-500					680	5410/5150	0.25		1230	280	1730	660	1350x830x1500
S11-630					810	6200	0.23	4.5	1420	350	2050	660	1370x940x1550
S11-800					980	7500	0.23		1600	400	2570	820	1650x980x1580
S11-1000					1150	10300	0.20		1820	480	2950	820	1780x1160x1700
S11-1250					1360	12000	0.20		2480	560	3700	820	1800x1180x1730
S11-1600					1640	14500	0.20		3100	640	4550	820	1930x1260x1860
S11-2000					2020	18270	0.18		3450	800	5350	1070	1980x1300x2050
S11-2500					2380	21210	0.18		4050	900	6080	1070	2000x1300x2180
Remarques: Les éléments ci-dessus sont donnés à titre indicatif.
