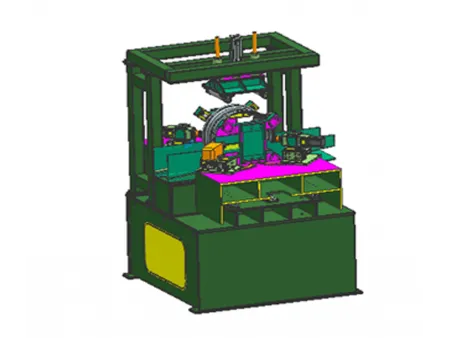

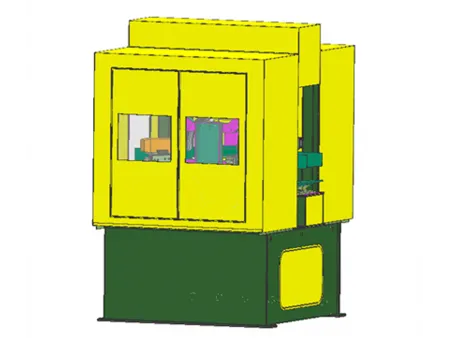

Ébavureuse des bords de jante
L’ébavureuse entièrement automatique est une solution dédiée à l'ébavurage des bords de jantes lors de la fabrication de jantes. Conçue pour les opérations d’après formage, la machine élimine les bavures des deux rebords de la jante en une seule passe, ce qui produit des bords lisses et sans bavures visibles. Le système se compose de quatre modules fonctionnels principaux : une unité d'alimentation, une unité d'alignement, une unité de rotation alimentée de la jante et une unité d'ébavurage alimentée avec têtes de meulage. Grâce à la commande basée sur l’automate programmable industriel (API), la machine prend en charge les modes de fonctionnement manuel, semi-automatique et entièrement automatique, ce qui assure une intégration flexible dans les différentes lignes de production.
- Force de serrage maximale : 490 kg (réglable)
- Pression d’avance de rectification : 0-0.4 MPa (réglable avec précision)
- Puissance du servomoteur rotatif : 1.5 kW
- Vitesse maximale de rotation de la jante : 40 tr/min
- Vitesse maximale de la tête de rectification : 9 000 tr/min
- Poids de la machine : Env. 4T
- Après le ré-arrondissement
- Évasement
- Châssis de la machine : Fabriqué à partir de plaques d’acier épaisses avec une construction soudée. Un recuit de détente après le soudage garantit une haute rigidité, une stabilité dimensionnelle et une précision à long terme.
- Configuration à quatre têtes de meulage : Chaque côté du rebord de la jante est équipé de deux têtes de meulage alimenté, permettant ainsi un ébavurage simultané et de haute efficacité des deux bords.
- Angle de meulage réglable : Les têtes de meulage peuvent être ajustées en fonction de la géométrie du bord de la jante dans une plage de 45 à 90° afin de s’adapter aux différentes géométries du bord de la jante.
- Meules au diamant : Les têtes de meulage sont équipées de meules abrasives diamantées, offrant ainsi une longue durée de vie et une performance de meulage stable.
- Système de contrôle du meulage : Il utilise un contrôle d’amortissement pneumatique avec un meulage à pression constante, ce qui assure une force de contact stable pendant l’ébavurage. La pression de meulage est précisément régulée à travers un régulateur de pression de précision.
