Tubes de guidage / Tube guide

Demande de devis

WebSite: http://max-drilling.fr/1-2-2-guide-tubes.html

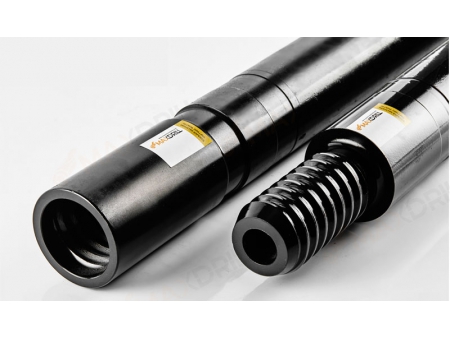

L'adoption de tubes de guidage dans les forages souterrains profonds permet d'obtenir des trous plus droits, ce qui augmente l'efficacité du forage et minimise les coûts d'exploitation.

Filetage: R32, T38, T45, T51, ST58, GT60, MT60, ST68
Diamètre (mm): 46, 56, 65, 76, 87
Longueur (mm): 1220, 1525, 1830, 2280, 3050, 3660

Points forts

Les extrémités filetées des tiges sont composées de matériaux de qualité remarquable et soumises à un traitement thermique, ce qui permet de diminuer les bosses sur les extrémités filetées et d'allonger la durée de vie des tiges ;
Le risque de rupture de l'extrémité du filetage est limité ;
La réduction de l'usure du filetage sur les côtés extérieur et intérieur des extrémités des tiges augmente l'efficacité de la mise en œuvre et la durée de vie ;
La tolérance serrée des tiges garantit fortement la sécurité, la durabilité et la haute qualité.

Spécifications des tubes guides

Dimensions L			Dimensions D		Référence
mm	pied	pouce	mm	pouce	Référence

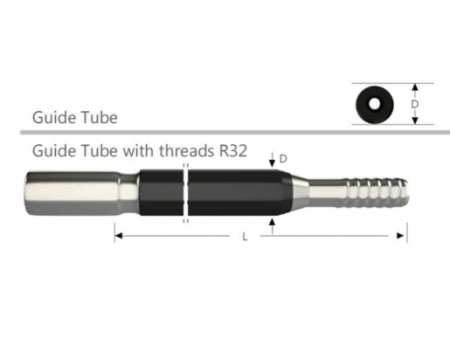

1120	4	-	45	1 3/4	2245R32MF12
1830	6	-	45	1 3/4	2245R32MF18
3050	10	-	45	1 3/4	2245R32MF30

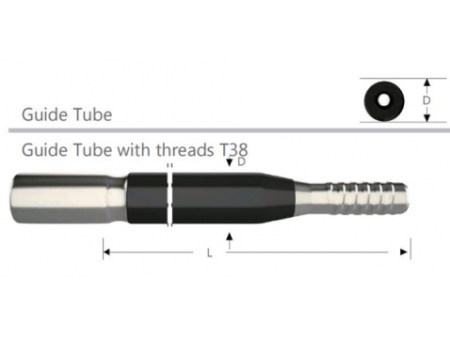

Dimensions L			Dimensions D		Référence
mm	pied	pouce	mm	pouce	Référence
1220	4	-	56	2 1/8	2256T38MF12
1525	5	-	56	2 1/8	2256T38MF15
1830	6	-	56	2 1/8	2256T38MF18
3050	10	-	56	2 1/8	2256T38MF30
3660	12	-	56	2 1/8	2256T38MF36

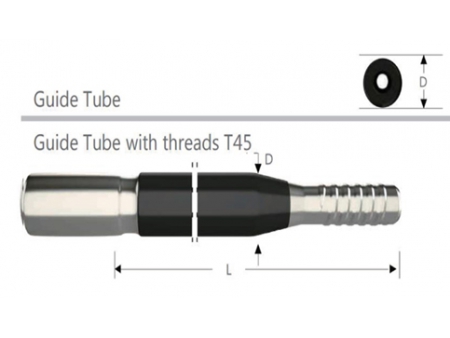

Dimensions L			Dimensions D		Référence
mm	pied	pouce	mm	pouce	Référence

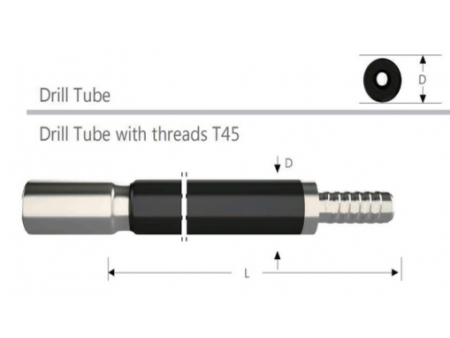

1525	5	-	64	2 1/2	2264T45MF15
1830	6	-	64	2 1/2	2264T45MF18
3660	12	-	64	2 1/2	2264T45MF36
1830	6	-	76	3	2276T45MF18
3660	12	-	76	3	2276T45MF36

Dimensions L			Dimensions D		Référence
mm	pied	pouce	mm	pouce	Référence
1525	5	-	64	2 1/2	2464T45MF15
1830	6	-	64	2 1/2	2464T45MF18

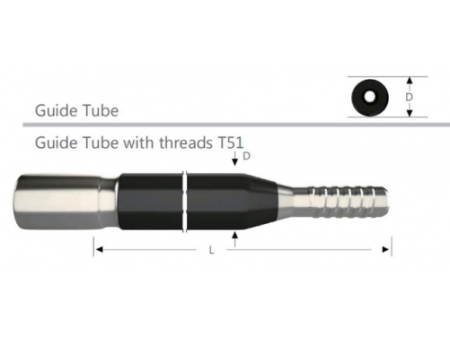

Dimensions L			Dimensions D		Référence
mm	pied	pouce	mm	pouce	Référence

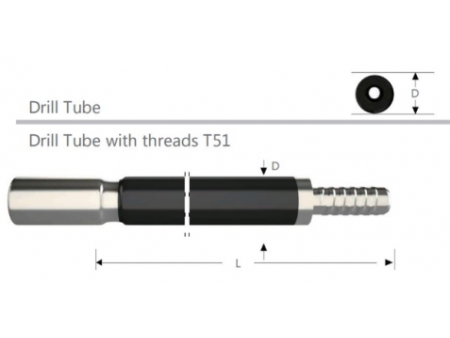

1525	5	-	76	3	2276T51MF15
1830	6	-	76	3	2276T51MF18
3660	12		76	3	2276T51MF36
3660	12		87	3 1/2	2287T51MF36

Dimensions L			Dimensions D		Référence
mm	pied	pouce	mm	pouce	Référence
1525	5	-	76	3	2476T51MF15
1830	6	-	76	3	2476T51MF18

Dimensions L			Dimensions D		Référence
mm	pied	pouce	mm	pouce	Référence

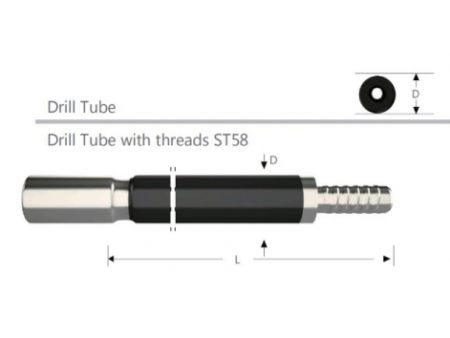

1525	5	-	76	3	2476ST58MF15
1830	6	-	76	3	2476ST58MF18

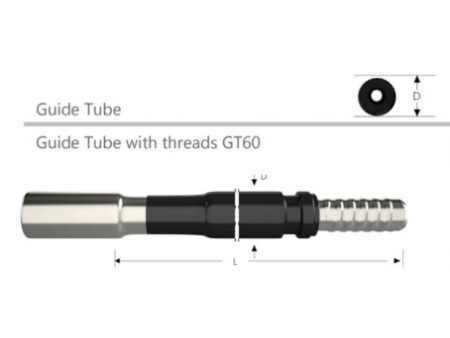

Dimensions L			Dimensions D		Référence
mm	pied	pouce	mm	pouce	Référence

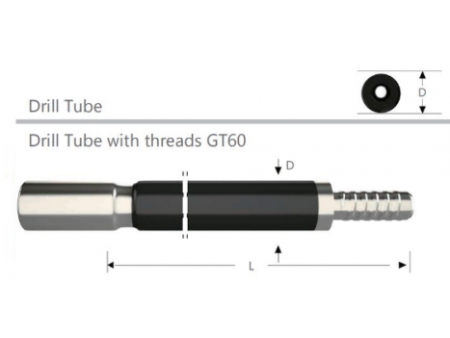

3660	12	-	87	3 1/2	2287T60MF36
4270	14	-	87	3 1/2	2287T60MF42
6095	20		87	3 1/2	2287T60MF60

Dimensions L			Dimensions D		Référence
mm	pied	pouce	mm	pouce	Référence
3660	12	-	87	3 1/2	2487T60MF36
4270	14	-	87	3 1/2	2487T60MF42

Dimensions L			Dimensions D		Référence
mm	pied	pouce	mm	pouce	Référence

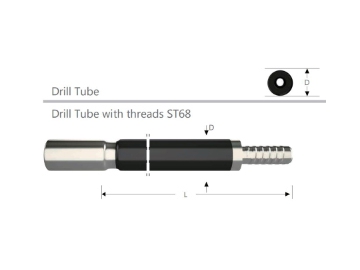

1525	5	-	87	3 1/2	2487ST68MF15
1830	6	-	87	3 1/2	2487ST68MF18
