Tubes de cuvelage / Tuyau de cuvelage

Demande de devis

WebSite: http://max-drilling.fr/2-4-2-4-casing-tubes/index.html

Domaine d'application : Il convient parfaitement au forage de puits d'eau, de puits géothermiques, d'ouvrages divers courts, de mini-trous d'injection de type moyen pour les projets de construction, de barrage et de port.
Principes de conception : Faciliter le suivi du tubage et simplifier l'équipement et le fonctionnement.
Avantages remarquables : Construction simplifiée, fonctionnement facile, qualité éprouvée, outils de forage réutilisables et une longue durée de vie.

Spécifications

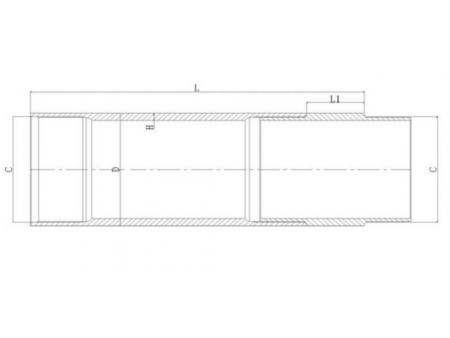

C : filetage du tube de cuvelage
L : longueur du tube de cuvelage
L1 : longueur du joint de l'outil
D : diamètre extérieur du tube de cuvelage
H : épaisseur du tube de cuvelage

Tube de cuvelage avec joint d'outil

Modèle (D)	Épaisseur (h)	Filetage (C)	Sens de la rotation	Longueur (L)	Poids	Code produit
108	7	Filetage carré	Gauche	1500	27.1	M108/7-15-S
114	6.5	Filetage carré	Gauche	1500	31	M114/6.5-15-S
127	9.5	Filetage en arc de cercle	Gauche	1500	43.7	M127/9.5-15-C
127	6.5	Filetage en arc de cercle	Gauche	1500	35	M127/6.5-15-C
146	10	Filetage en arc de cercle	Gauche	1500	53.7	M146/10-15-C
168	10	Filetage en arc de cercle	Gauche	1500	62.4	M168/10-15-C
178	9	Filetage en arc de cercle	Gauche	1500	61.8	M178/9-15-C
194	10	Filetage en arc de cercle	Gauche	1500	73	M194/10-15-C
219	10	Filetage en arc de cercle	Gauche	1500	85.7	M219/10-15-C
273	10	Filetage en arc de cercle	Gauche	1500	107.7	M273/10-15-C
325	12	Filetage en arc de cercle	Gauche	1500	154.7	M325/12-15-C

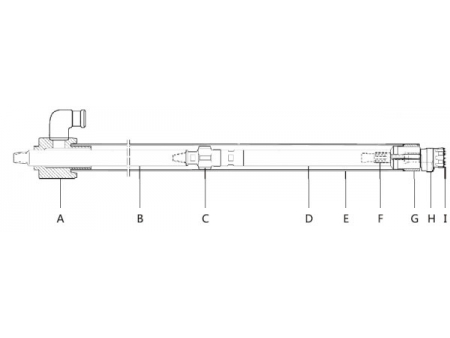

A : Tête de décharge
B : Tige de forage
C : Douille de guidage
D : Marteau fond de trou
E : Tube de cuvelage
F : Dispositif de guidage
G : Patin d'emboîtement
H : Alésoir
I : Mèche pilote

Procédure de fonctionnement

1. Au début du forage, l'alésoir ouvre et agrandit le trou pour enfoncer le sabot et le tube du tubage.

2. Lorsque le forage dans une formation surchargée est achevé, il convient d'inverser la rotation pour fermer l'aléseur, puis l'assemblage peut être tiré vers le haut par le tube de cuvelage.

3. Le tube de tubage peut être laissé dans le trou ou peut être retiré à l'aide d'un matériau de scellement de coulis.

4. Servez-vous des outils de forage standard pour percer et atteindre la profondeur souhaitée.
