Le refroidisseur à clinker à grille est un équipement de haute performance adéquat pour le refroidissement rapide et fiable de grandes quantités de clinker provenant du four. Le clinker du four rotatif est transporté vers le refroidisseur à clinker à grille et sera répandu sur la grille à une certaine épaisseur. Le clinker se déplace tout le long de la grille. La direction de l'air de refroidissement forme un angle droit avec la direction du mouvement du clinker. Le refroidisseur à clinker à grille fonctionne comme un échangeur thermique à courants inversés. Le clinker est refroidi de 1300-1400℃ à 100℃ en quelques minutes seulement.

Données techniques

Modèle	Zone de refroidissement efficace (m²)	Production (t/j)
FLB300	9.6	300-350
FLB600	19	600-700
FLB1000	32.5	1000-1200
FLB1500	45	1500-1800
FLB2000	54	2000-2200
FLB2500	67	2500-3000
FLB3000	82	3000-3500
FLB3500	95	3500-4000
FLB4000	108	4000-4500
FLB4500	125	4500-5000
FLB5000	139	5000-5600

Caractéristiques

Nos refroidisseurs à grille permettent à une personnalisation et assemblage faciles pour s’adapter aux diverses tailles de production. Ceci accélère le processus de fabrication et simplifie l’installation et la maintenance.
Chaque lit de la grille peut être individuellement ajusté, ce qui assure la distribution et l’adaptabilité optimales. Ceci est un facteur clef dans la maintenance d’une performance constante de refroidissement.
Équipés de valves de contrôle automatique de débit, nos refroidisseurs fournissent l’approvisionnement ciblé en air dans des zones spécifiques, ce qui empêche à l’air de court-circuiter et assure un refroidissement stable et efficient.

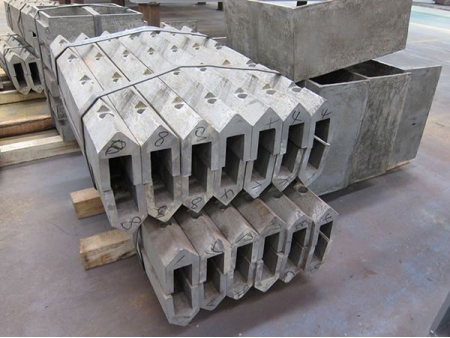

Les plaques des grilles sont conçues pour être couvertes par une couche statique de clinker, ce qui les protège de la chaleur extrême et leur permet de réduire l’usure. Cette approche innovante minimise le besoin de fréquents remplacements.
Nous utilisons les plaques spéciales des grilles sans contact et les joints antifuites pour empêcher la fuite, ce qui assure un fonctionnement plus propre et permet d’épargner sur les coûts de la maintenance des trémies et du système de transport.
Le niveau du design du lit de grille mobile et l’absence des trémies réduisent significativement la hauteur du refroidisseur.
Une structure unique d’étanchéité parmi les plaques des grilles permet de faire des ajustements et élimination faciles. Ceci rend la maintenance facile sans enlever la couche du matériel de la plaque.

Components

Grille
La rangée est en pente dans la fente du rouleau porteur lequel est fixé à la surface de la partie inférieure du cadre amovible à l'aide de boulons. Lorsque le cadre mobile se déplace, la rangée en pente se déplace le long de la surface de la fente du rouleau porteur, ce qui entraine un mouvement linéaire alternatif du cadre amovible.
Virole
La virole est en acier. Les minéraux réfractaires et les briques réfractaires couvrent la surface interne de la virole pour empêcher la perte de chaleur.
