L'actionneur linéaire à usage électrique U1 offre une installation simple et un contrôle aisé. Il est facile à maintenir et ne fait pas de bruit. Cet actionneur linéaire électrique est conçu pour être utilisé dans les canapés électriques et les fauteuils inclinables. Il peut intégrer un capteur à effet Hall pour la sortie du signal. Sa force de poussée maximale atteint jusqu'à 6000N.
Notre actionneur linéaire électrique a été fabriqué à l'aide de matériaux de haute qualité soigneusement sélectionnés. Il intègre un moteur à courant continu certifié CE garantissant une fiabilité exceptionnelle. Cet actionneur linéaire a été soumis à différents tests afin de garantir sa conformité aux normes des clients. Son niveau de bruit est inférieur à 52dB.
L'actionneur linéaire U1 se compose d'un adaptateur électrique, d'un contrôleur manuel et d'une boite de contrôle. La personnalisation est possible afin de répondre aux besoins spécifiques des clients.
Paramètres- Tension: 12/24V DC
- Capacité de charge maximale: 6000N (poussée), 4000N (traction)
- Vitesse sans charge: 6~39.5mm/s
- Vitesse pleine charge: 3.1~23.4mm/s
- Distance d'installation minimale: s + 163mm
- Niveau de bruit: Inférieur à 52dB
- Option: Capteur à effet Hall
- L'actionneur linéaire est de petite taille, d'une grande capacité de charge maximale, léger, a un faible niveau de bruit et avec une excellente performance autobloquante
- Il est équipé d'intérrupteur limite intégré. Le moteur s'arrête automatiquement à la fin de chaque course.
- L'actionneur linéaire utilise une boîte de vitesses en métau et a une longue durée de vie.
- Ce produit est conçu avec une structure extrêmement durable.
- Il peut opérer des fonctions diverses incluant la montée, la descente, l'inclinaison et la rotation.
- En option, un contrôleur manuel et une source d'énergie.
- Cet actionneur linéaire est plus approprié pour les lits d'hôpital, les lits électriques, les chaisses de massage et les autres mobiliers motorisés.

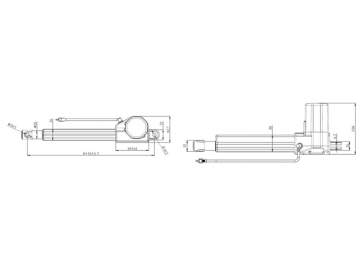

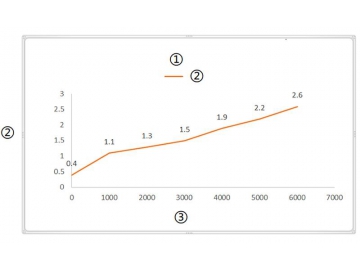

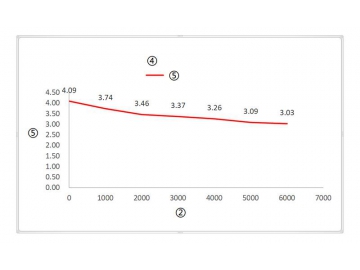

Diagramme de courbe
① Load VS Curent; ② current (A); ③ load(N); ④ Load VS Speed; ⑤ speed (mm/s)
Code des paramètresCode | Charge nominale (N) | Courant nominal (A) | Vitesse nominale (mm/s) | ||
Poussée | Traction | Sans charge (32VDC) | Pleine charge (24VDC) | ||
Moteur standard (2600RPM) | |||||
A | 6000 | 4000 | 2.6 | 6 | 3.03 |
B | 5000 | 4000 | 2.2 | 8 | 3.09 |
C | 3500 | 3500 | 1.9 | 11.9 | 3.26 |
D | 2500 | 2500 | 1.5 | 8.3 | 3.37 |
E | 2000 | 2000 | 1.3 | 21.4 | 3.46 |
F | 1000 | 1000 | 1.1 | 32.1 | 3.74 |
Moteur grande vitesse (3400RPM) | |||||
G | 6000 | 4000 | 3.2 | 7.6 | 4.1 |
H | 5000 | 4000 | 2.8 | 10.1 | 5.4 |
I | 3500 | 3500 | 2.4 | 15.1 | 7.9 |
J | 2500 | 2500 | 2.0 | 20.2 | 11.1 |
K | 2000 | 2000 | 1.8 | 27.1 | 14.9 |
L | 1000 | 1000 | 1.4 | 39.5 | 23.4 |
Remarque: Le courant double lorsque la tension change de 24V à 12V.
1=12V
2=24V(standard)1= Chape en plastique, fente 6.2mm, trou Φ10.2mm
C= Personnalisation
1=Noir
2=Blanc ivoire
C=Personnalisation1=Non
2=Capteur à effet Hall simple
3=Capteur à effet Hall double
4=Capteur Reed
1=Non (standard)
2=Vis de sécurité
3=Poussée uniquement
4=Vis de sécurité, poussée uniquement1=Non
3=Un ressort de torsion à quatre cycles et demi
2=Un ressort de torsion à trois cycles
4=Frein moteur
1=Commutateurs aux deux extrémités pour l'arrêt
2=Commutateurs aux deux extrémités pour le signal de sortie
3=Commutateurs aux deux extrémités pour l'arrêt et un troisième pour le signal de sortie
4=Commutateurs aux deux extrémités et un troisième pour le signal de sortie
C=Personnalisation1=Largeur 26mm, trou Φ10.2mm
2=Largeur 26mm, trou Φ12.2mm
3=Largeur 32mm, trou Φ10.2mm avec un capuchon en plastique
4=Largeur 32mm, trou Φ12.2mm avec un capuchon en plastique
5 =Chape en plastique, largeur 32mm, fente 8.2mm, trou Φ10.2mm
6 =Chape en plastique, largeur 32mm, fente 8.2mm, trou Φ12.2mm
7=Chape en alliage d'aluminium, largeur 26mm, fente 6.2mm, trou Φ10.2mm
8= Chape en alliage d'aluminium, largeur 26mm, fente 6.2mm, trou Φ12.2mm
9= Chape en alliage d'aluminium + gaine en vinyle, largeur 26mm, fente 6.2mm, trou Φ10.2mm
C= Personnalisation
1=Plombs étamés
2= 01 Pin
3=Din 4 pin, 90°
4=Din 5 pin, 90°
5=Din 6 pin, 90°
C=Personnalisation1=0.5m
2=1m
3=1m
4=2m
5=3m
C=Personnalisation
1=Droit
2=Enroulé
