Demande de devis

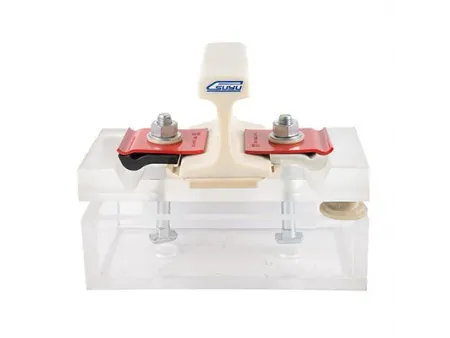

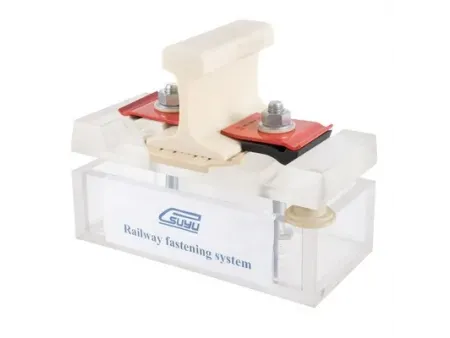

Le système de fixation de rail NY-GN est spécialement conçu pour les projets ferroviaires au Mexique et en Amérique du Nord, idéal pour sécuriser les rails 115RE sur des traverses en béton.

Le système de fixation de rail à clip élastique est largement utilisé dans les chemins de fer du monde entier, particulièrement populaire dans les pays dotés de réseaux ferroviaires à grande vitesse où il joue un rôle crucial dans le maintien de la stabilité et de la sécurité des voies. Le système NY-GN permet de s'assurer que les voies restent solidement fixées, ce qui réduit le risque d'accident et améliore la sécurité ferroviaire globale. En minimisant les vibrations et en réduisant le bruit, le système de fixation NY-GN améliore le confort des passagers et l'efficacité opérationnelle, ce qui en fait un choix privilégié pour les réseaux ferroviaires modernes.

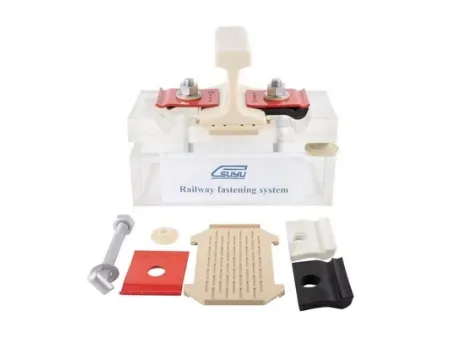

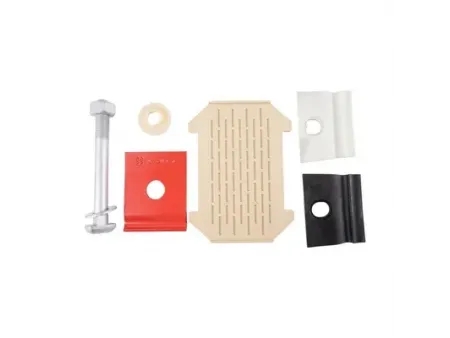

Composants de fixation ferroviaire

Le système de fixation NY-GN complet pour chaque traverse se compose des composants suivants

    1. 2 pcs Coussin de rail U-2

    1. 2pcs Isolant No.08

    1. 2 pièces Isolant n° 06

    1. 4 pcs Douille isolante

    1. 4 lames à ressort GN

    1. 4 pcs SL boulon avec écrou et rondelle plate 7/8 * 201

Paramètres techniques
Nom de la pièce Elément Exigence technique Remarque

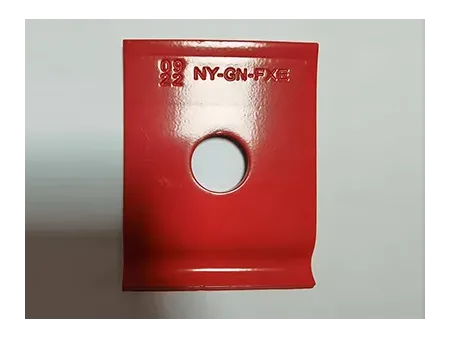

Plaque élastique NY-GN Type Diamètre 5mm Application pour divers types de rails
Matériau 60Si2Mn Composition chimique (%) : C: 0.56-0.64, Mn: 0.60-0.90, Si: 1.60-2.00, Cr: ≤0.35, P: ≤0.03, S: ≤0.03
Finition Huile pure, peinture de couleur rouge, ou selon vos exigences Selon la commande
Dureté 42-47HRC
Normes DIN17221, GB/T1222

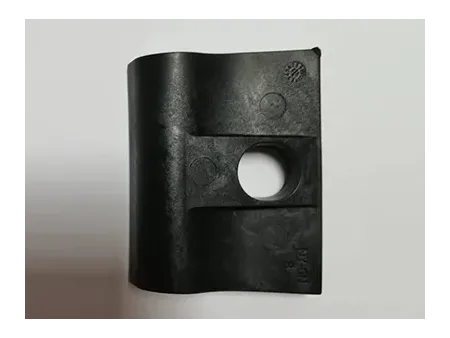

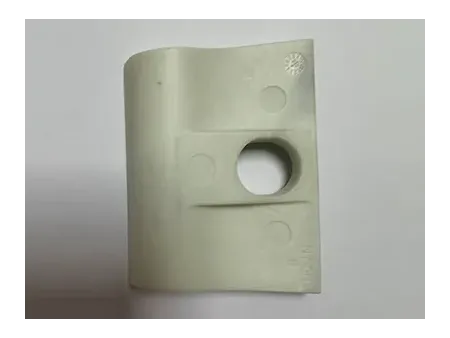

Isolateur NY-GN No.6& No.8 Type Convient aux rails UIC54, 115RE
Matériau Nylon 6 renforcé (PA6 30%GF) Densité : 1,39 g/㎝3 Résistance à la traction : 165Mpa Allongement : 3.5% Point de fusion : 226℃ Résistance à l'isolation : ≥1.9×1012Ω Teneur en fibres de verre : 30-35% Dureté : ≥114HRR
Couleur Noir, blanc ou sur demande

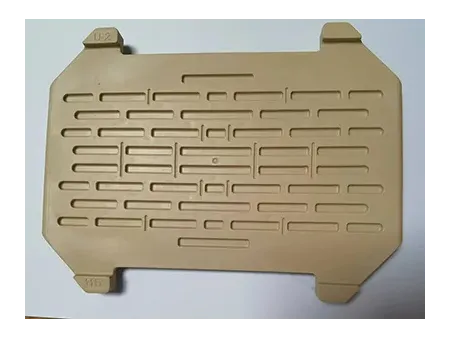

Patin de rail U-2 Type Convient aux rails UIC54, 115RE
Matériau TPE (élastomère thermoplastique) Densité : 1.09g/㎝3 Résistance à la traction : 4.23Mpa Module de traction : 2.97Mpa Point de fusion : 200-220℃ Dureté Shore : ≥40D
Finition Naturel

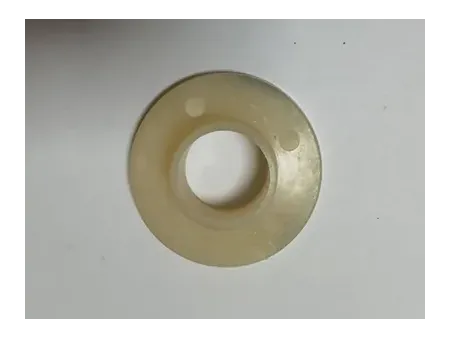

Rondelle en nylon Type Rondelle en nylon NY
Matériau Nylon 6 renforcé (PA6) Densité : 1.15g/㎝3 Résistance à la traction : 66.3Mpa Allongement : 31.3% Point de fusion : 228℃ Résistance à l'isolation : ≥2.8×1012Ω Dureté : ≥114HRR
Finition Naturel

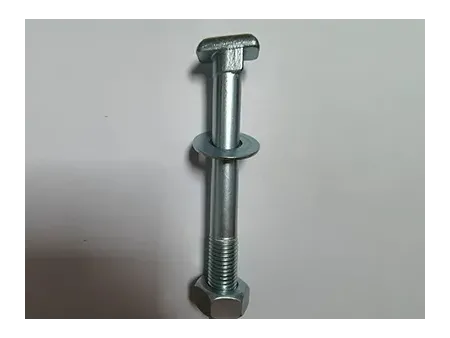

Boulon SL Type 7/8*186/201
Matériau 45# Composition chimique (%) : C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001
Finition Huile pure, Oxyde Noir, Zingué, Galvanisé à chaud
Classe 8.8 Résistance à la traction : ≥800Mpa Limite d'élasticité : ≥640Mpa Allongement : ≥12 %
Écrou Type 7/8
Matériau 45# Composition chimique (%) : C: 0.45, Mn: 0.65, Si: 0.25, P: 0.016, S: 0.001
Finition Huile pure, Oxyde Noir, Zingué, Galvanisé à chaud
Classe 8 HV295-353
Rondelle plate Type 50*23*3
Matériau Q235 Composition chimique (%) : C: 0.12-0.20, Mn: 0.30-0.70, Si: ≤0.3, P: ≤0.045, S: ≤0.045
Finition Huile pure, Oxyde Noir, Zingué, Galvanisé à chaud
Dureté HV200-300
