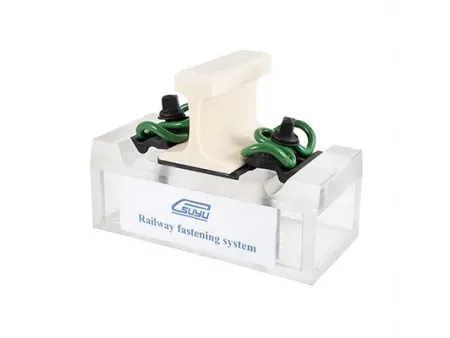

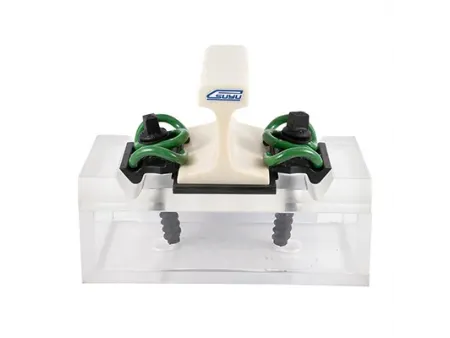

Notre système de fixation de rail de modèle W14HH haute qualité est destiné aux rails de transport lourd dont la charge maximale admissible par essieu est de 350 kN.

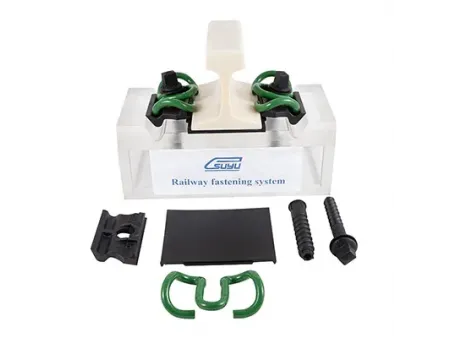

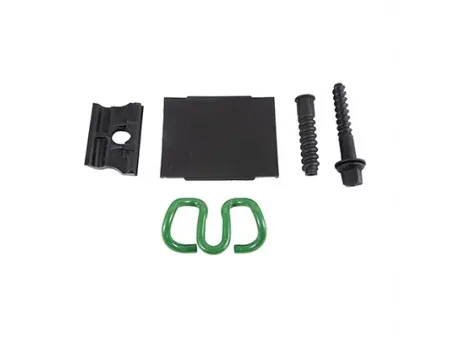

Un ensemble complet comprend :

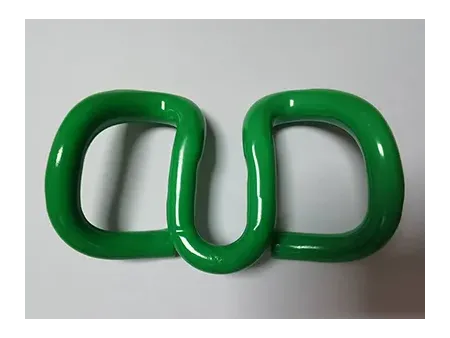

  • 4 clips de rail SKL14R
  • 4 vis de traverses DHS35 avec rondelle plate UIs7

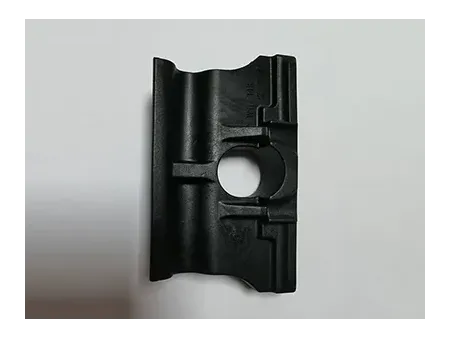

  • 4 plaques de guidage Wfp-12 700R

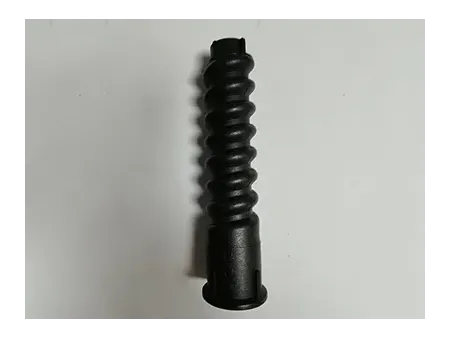

  • 4 chevilles en plastique SDU25

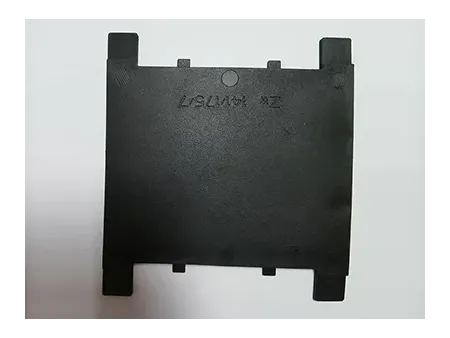

  • 2 patins de rail Zw141/175/7.
Composants de fixation ferroviaire

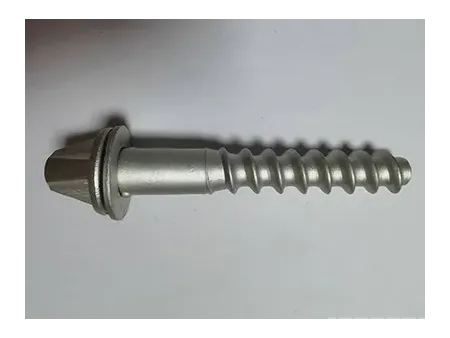

    1. vis de traverse
    1. clips de rail
    1. plaques de guidage
    1. patins de rail
    1. chevilles en plastique
Paramètres techniques
Nom de la pièce Elément Exigence technique Remarque
Clip de rail SKL14R Type Diamètre 14mm Application pour divers types de rails
Matériau 60Si2Mn Composition chimique (%) : C: 0.57, Mn: 0.75, Si: 1.73, Cr: 0.07P:≤0.015, S: ≤0.006
Finition Huile pure, peinture, ou selon vos exigences Essai au brouillard salin de 500 heures
Dureté 42-47HRC
Durée de vie en fatigue Lorsque la déviation du ressort du clip est de 9,1 mm, l'oscillation est de 1,42 mm, et la durée de vie en fatigue est de 3 millions de cycles sans rupture.
Normes DIN17221, GB/T1222
Pointe de vis DHS35-161 Type M24x161mm
Classe Classe 5.6: 35# Résistance à la traction : ≥500Mpa Limite d'élasticité : ≥300Mpa Allongement : ≥20 % Flexion à froid : 90 degrés sans fissure
Finition Huile pure, Oxyde Noir, Zingué, Galvanisé à chaud, Dacromet, Shérardisation Essai au brouillard salin de 500 heures
Normes ISO898-1, UIC864-1, et NF F500-50
Rondelle plate ULS7 Type Uls7
Matériau Q235
Finition Huile pure, Oxyde Noir, Zingué, Galvanisé à chaud, Dacromet, Shérardisation Essai au brouillard salin de 500 heures
Normes EN10025, EN10139
Cheville plastique SDU25 Type Pour différentes tailles de pointes de vis
Matériau Nylon 6 renforcé (PA6) Densité : 1.15g/㎝3 Résistance à la traction : 66.3Mpa Allongement : 31.3% Point de fusion : 228℃ Résistance à l'isolation : ≥2.8×1012Ω Dureté : ≥114HRR
Couleur Noir
Plaque de guidage Wfp14k 700R Type UIC54, rail 115RE, et taille selon la commande
Matériau Nylon 6 renforcé (PA6 30%GF) Densité : 1.39g/㎝3 Résistance à la traction : 165Mpa Allongement : 3.5% Point de fusion : 226℃ Résistance à l'isolation : ≥1.9×1012Ω Teneur en fibres de verre : 30-35% Dureté : ≥114HRR
Couleur Noir
Patin de rail Zw-141-175-7 Type Rail UIC54, 115RE et taille selon la commande
Matériau TPE (élastomère thermoplastique) Densité : 1.09g/㎝3 Résistance à la traction : 4.23Mpa Module de traction : 2.97Mpa Point de fusion : 200-220℃ Dureté Shore : ≥40D
Couleur Noir
