Machine De Découpe Laser Fibre De La Série FLY Pro, FLY Pro4020/6020
Matériaux applicables
Acier au carbone, acier inoxydable, alliage d'aluminium, laiton et d’autres métaux.
| Surface de travail | 4000*2000mm/6000*2000mm | Poids | 8t/10t |
| Puissance du Laser | 1000/1500/2000/3000/4000/6000W | Tuyaux utilisables | Section circonscrite et cercle de diamètre ≤160mm |
| Course axe X | 4010mm/6010mm | Poids du tuyau maximal | 100kg |
| Course axe Y | 2050mm | Course axe X1 (course du plateau rotatif) | 1500mm |
| Course axe Z | 300mm | Vitesse de positionnement maximale axe X1 | 80m/min |
| Précision de repositionnement axes X/Y | ±0.03mm/m | Vitesse de positionnement maximale axe A | 100rpm |
| Vitesse de liaison maximale axes X/Y | 140 m/min | Précision de repositionnement des axes A/B | ±10mm |
| Accélération de position maximale | 1.4g | Dimensions (sans la découpe des tuyaux) | 13m*3.6m*2.05m (11m*3.6m*2.05m) 17.5m*3.6m*2.05m (15m*3.6m*2.05m) |

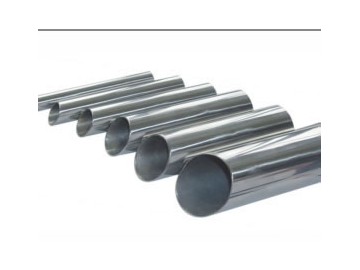

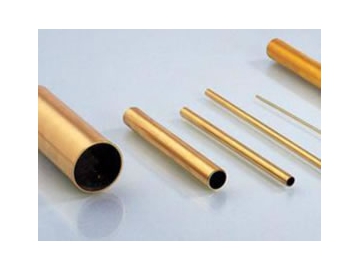

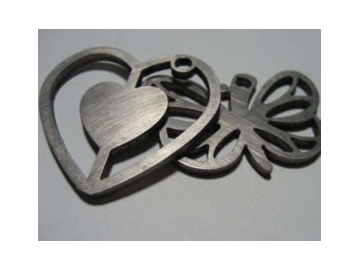

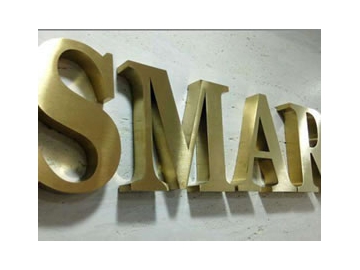

Echantillons:
Caractéristiques
1.Une plateforme de travail spécial est facultative pour la machine laser de découpe pour les tuyaux. Le tube et plaque peuvent remplacée librement. Le modèle avec connexion frontale garantit une bonne maniabilité et une accessibilité du côté latéral.
2.Le point de traitement pour la découpe des tuyaux est à l’intérieur de la garde de sécurité pour protéger les opérateurs.
3.Le mécanisme de découpe du tuyau peut être alimente 1.5m de tuyau à la fois. La section suivante sera introduite après que la dernière section soit coupée, et une longueur totale de 6m tuyaux peut être coupée et traitée.
4.On peut utiliser des différentes mâchoires pour la découpe de différents types de tubes en acier, comme l’angle, canal et type de métal.
5.La machine a une structure avec passerelle et une crémaillère soude très résistante et l’appareil est traite avec une réduction des tensions pour avoir une bonne rigidité et faible déformation.
6.Le système servomoteur avec le mécanisme de transmission ensemble donnent une installation de haute précision, une transmission de couple élevé, une faible d'erreur de transmission et une performance dynamique excellente.
7.Une base de données techniques intégrés est facile à utiliser.
8.Le dispositif de protection externe sûr et fiable emploi un verrouillage de sécurité pour atteindre un haut niveau de sécurité.
