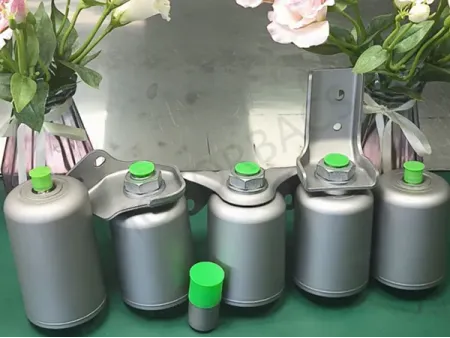

Accouplement à soufflet métallique
Composants de stockage d’énergie pour le contrôle précis des fluides dans les systèmes hydrauliques et pneumatiques automobiles et industriels
Un accouplement à soufflet métallique de précision est un dispositif de stockage d’énergie et de régulation dynamique qui utilise un soufflet métallique comme élément d’isolation central. Il est largement utilisé dans les systèmes hydrauliques et pneumatiques nécessitant une réponse haute fréquence, une fuite extrêmement faible et un environnement de fonctionnement propre.
Sa précision se traduit par une exactitude de fabrication, une réponse dynamique rapide, une fiabilité d’étanchéité et un contrôle volumétrique extrêmement stable. Comparés aux accumulateurs traditionnels à piston ou à diaphragme, les accumulateurs à soufflet métallique sont mieux adaptés aux applications nécessitant fiabilité et précision élevées.
L'accumulateur à soufflet métallique de précision est axé autour de l'ensemble soufflet métallique et se compose d'un capuchon d'extrémité haute pression, d'un soufflet métallique, d'un capuchon d'extrémité de gonflage, d'un orifice pour fluide (ou gaz), d'une valve de gonflage et d'autres composants fonctionnels. Son principe d'action repose sur la déformation flexible du soufflet métallique pour isoler le gaz du milieu et garantir une conversion énergétique performante.

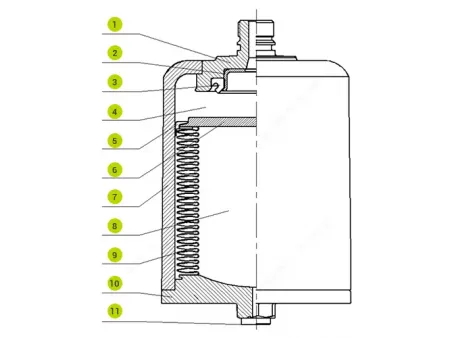

- Capuchon d'extrémité d'huile
- Bague de retenue
- Bague d'étanchéité
- Chambre d'huile
- Bague de guidage
- Couvercle d'étanchéité
- Cylindre
- Chambre à gaz
- Soufflet
- Capuchon d'extrémité
- Capuchon d'étanchéité au gaz
- Capuchon d'extrémité d'huile
- Manchon de support
- Soufflet
- Chambre d'huile
- Couvercle d'étanchéité
- Cylindre
- Bague de guidage
- Chambre à gaz
- Capuchon d'étanchéité au gaz
- Stockage d’Énergie
Lorsque la pression du système dépasse la pression prédéfinie du gaz dans l’accumulateur, le fluide pousse le soufflet, comprimant le gaz interne. À mesure que le volume diminue, la pression du gaz augmente (conformément à la loi de Boyle), transformant ainsi l’énergie du système en énergie potentielle stockée dans le gaz. - Libération d’Énergie
Lorsque la pression du système descend en dessous de la pression interne du gaz, le soufflet se dilate sous l’effet du gaz, repoussant le fluide dans le système et libérant l’énergie stockée. - Précision
Le déplacement d’expansion du soufflet est linéairement proportionnel à la variation de pression (linéarité ≤ 0,5 %), permettant un contrôle extrêmement précis de la variation de volume. Étant donné qu’il n’y a aucun composant de friction (le soufflet est rigidement fixé aux bouchons de fin sans pièces coulissantes), le temps de réponse est ≤ 5 ms, ce qui le rend idéal pour absorber les pulsations haute fréquence, telles que les fluctuations de pression de 10 à 100 Hz.
La courbe PV (Pression–Volume) d’un accumulateur est une représentation graphique montrant l’évolution du volume interne du fluide (V) en fonction de la pression du système (P). Elle est utilisée pour analyser et comprendre les performances de l’accumulateur, en particulier son comportement dynamique lors du stockage et de la libération d’énergie.
- Pression de précharge (P0) : Pression du gaz à l’intérieur de l’accumulateur lorsque le côté huile/fluide n’est soumis à aucune pression.
- Pression de fonctionnement (P1) : Pression maximale atteinte par l’accumulateur en conditions normales d’utilisation.
- Pression de conception (P2) : Pression maximale que l’accumulateur est structurellement conçu pour supporter.
- Volume utile (V0) : Volume de la chambre à gaz de l’accumulateur en condition de précharge.
- Température de fonctionnement : −40 °C à 120 °C
- Pression d’éclatement : ≥ 80 MPa
| Caractéristique | Accouplement à soufflet métallique de précision | Accouplement à piston | Accouplement à membrane |
| Taux de fuite | ≤ 1 × 10⁻⁹ Pa·m³/s | Plus élevé (usure possible des paires de friction) | Moins élevé (mais le vieillissement du caoutchouc peut entraîner des fuites) |
| Temps de réponse | ≤5ms | ≥50ms | ≤20ms |
| Linéarité du volume | ≤0.5% | ≥2% | ≤1% |
| Propreté | Aucune contamination par des particules (structure à soufflet métallique) | Génération possible de particules métalliques | Génération possible de particules métalliques |
| Durée de vie en fatigue (cycles) | ≥ 1,000,000 | ≥ 500,000 | ≥ 300,000 |
| Pression applicable | 0.5–31.5 MPa (modèles haute pression jusqu'à 70 MPa) | 0.5-31.5 MPa | 0.5-25 MPa |
La grande précision, la propreté exceptionnelle et la réactivité rapide des accumulateurs à soufflet métallique de précision en font une solution privilégiée dans les domaines suivants :
- Fabrication de semi-conducteurs et d’électronique
Ils sont intégrés dans les systèmes d’entraînement hydrauliques des machines de lithographie de wafers et des équipements d’implantation ionique afin d’absorber les pulsations de pression à haute fréquence, évitant ainsi toute dérive de précision lors du traitement des wafers. Grâce à une étanchéité totale et à l’absence de particules contaminantes, ces dispositifs répondent parfaitement aux exigences des environnements ultra-propres, notamment les salles blanches classe 10. - Machines-outils de haute précision et robotique
Dans les systèmes hydrauliques d’équilibrage de broche, ils compensent instantanément les variations de pression provoquées par les changements de charge, par exemple lors des opérations de coupe à grande vitesse. Cela garantit une stabilité de rotation de la broche avec une fluctuation limitée à ±1 tr/min. Dans les articulations de robots collaboratifs, ils fournissent une compensation énergétique instantanée, contribuant à réduire la consommation des servomoteurs. - Équipements médicaux
Au sein des actionneurs hydrauliques des robots chirurgicaux, notamment pour l’entraînement des instruments laparoscopiques, leur contrôle précis du volume permet d’atteindre une précision de mouvement au millimètre près. Dans les circuits hydrauliques des appareils d’hémodialyse, l’absence de composants en caoutchouc élimine tout risque potentiel de contamination du sang. - Aérospatial et défense
Dans les actionneurs hydrauliques de contrôle d’attitude des satellites, les soufflets en titane légers et leur grande fiabilité assurent un fonctionnement stable dans une plage de température allant de −50 °C à 150 °C, tout en stockant et libérant l’énergie nécessaire aux ajustements d’orientation. Dans les systèmes de guidage de missiles, ils absorbent les chocs de pression générés par les vibrations du moteur, garantissant ainsi la précision du contrôle.
Capacité de production
- L’installation est dotée de trois lignes de production automatisées.
- La capacité mensuelle planifiée atteint 100 000 unités.
- Les équipements principaux comprennent notamment : machines de formage de soufflets, machines de soudage par faisceau d’électrons sous vide, machines de soudage plasma à micro-faisceau, systèmes de contrôle par ultrasons, équipements de détection de fuites à l’hélium, systèmes de test PV en ligne, ainsi que des machines de soudage d’étanchéité à onduleur moyenne fréquence.
Exigences de salle blanche pour la production d’accouplement
- Niveau de propreté : salle blanche classe 1 000 000.
- Température et humidité : température maintenue entre 18 et 28 °C, avec un taux d’humidité compris entre 45 % et 65 %.
- Taux de renouvellement de l’air : minimum de 12 renouvellements d’air par heure afin de garantir un environnement contrôlé.
- Propreté de l’huile hydraulique : contrôle selon la norme NAS de propreté ; l’huile hydraulique injectée doit atteindre un niveau ≤ NAS 8.
- Propreté interne : vérification réalisée par méthode gravimétrique avant le remplissage d’huile ; la contamination interne doit rester ≤ 4 mg
- Soudage au faisceau plasma
- Test d'étanchéité à l'air
- Test de performance photovoltaïque
- Détection de défauts par ultrasons
