Foreuse de surface KG510/KG510H à usage extérieur
La foreuse marteau fond de trou KG510/KG510H pour forage en surface est un équipement amélioré et optimisé, conçu pour l'exploration minière tout en réduisant les émissions du moteur diesel. Dotée d’un moteur Yuchai à quatre cylindres (China III), cette machine de forage respecte toutes les normes nationales en matière d’émissions et de protection de l’environnement. Son châssis à chenilles pliables, associé à une transmission intégrale, des vérins de nivellement et un moteur de translation à piston plongeur, améliore la pression de travail et la capacité d’escalade de l’équipement de forage.
Le modèle KG510H, destiné aux forages en surface, est doté d’un collecteur de poussière, rendant son utilisation plus écologique et plus fiable.
Paramètres
Diamètre de forage: Φ105-152mm
Profondeur de forage économique: 25m
Méthode d'alimentation: Cylindre d'huile-chaîne à mailles jointives
Course d'alimentation: 3000mm
Puissance de soutien: YC4DK80-T302(58KW/2200tr/min)/Yuchai YC4DK80-T302(58KW/2200ttr/min)
| Modèle de foreuse | KG510 | KG510H |
| Poids de la machine complète | 6500KG | 7000KG |
| Dimensions extérieures | 6800×2200×2850mm | 6800×2450×2850mm |
| Dureté du forage | f=6-20 | |
| Diamètre de forage | Φ105-152mm | |
| Profondeur de forage économique | 25m | |
| Vitesse de rotation | 0-100tr/min | |
| Couple de rotation | 3000N=m | |
| Force de levage | 40KN | |
| Méthode d'alimentation | Cylindre d'huile-chaîne à mailles jointives | |
| Course d'alimentation | 3000mm | |
| Vitesse de déplacement | 0-3.5km/h | |
| Capacité de montée | ≤30° | |
| Garde au sol | 440mm | |
| Angle d'inclinaison de la poutre | Bas : 135°, haut : 50°, total : 185° | |
| Angle de pivotement de la flèche | Gauche : 50°, droite : 50°, total : 100°. | |
| Angle d'inclinaison de la flèche de forage | Bas : 50°, haut : 25°, total : 75°. | |
| Angle de pivotement de la flèche de forage | Gauche : 45°, droite : 45°, total : 90° | |
| Angle de nivellement de la chenille | ±10° | |
| Longueur de compensation de la poutre | 900mm | |
| Puissance de soutien | YC4DK80-T302(58KW/2200tr/min)/Yuchai YC4DK80-T302(58KW/2200ttr/min) | |
| Marteau DTH | K4 | |
| Tige de forage | Φ76×3morΦ89×3m/Φ76×3m ou Φ89×3m | |
| Consommation d'air | 13-22m³/min | |
| Hauteur maximale du trou horizontal | 2850mm | |
| Hauteur minimale du trou horizontal | 900mm | |

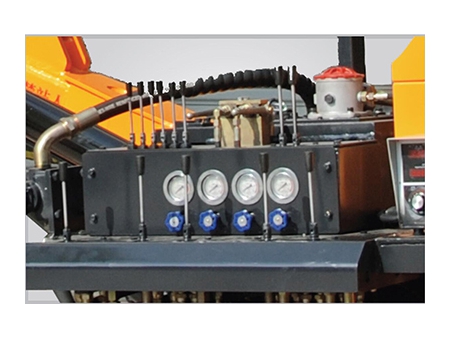

- Panneau de contrôle facile à utiliser

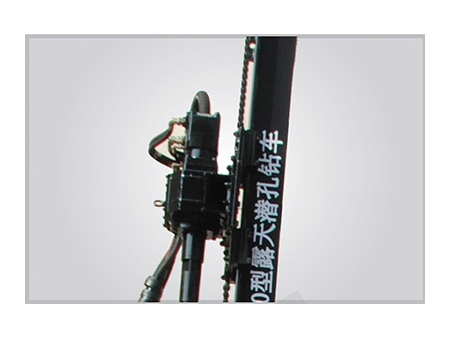

- Gyrateur à couple élevé

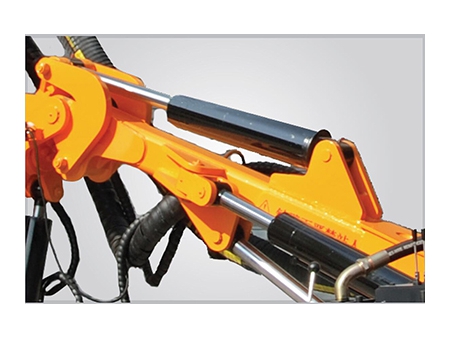

- Système hydraulique stable

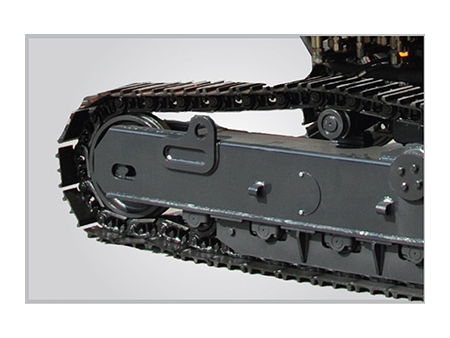

- Chenilles en acier adaptables à tous les terrains

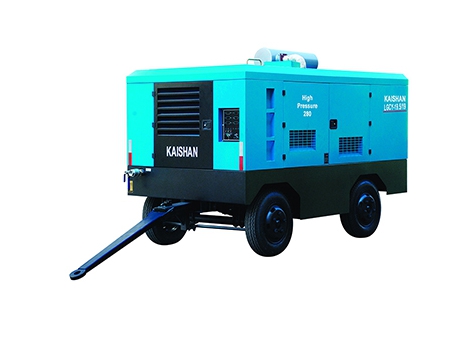

- Compresseur à vis mobile
