Raccords filetés laiton chromé - HS200

Demande de devis

À propos de: http://brass-pipefittings.fr/3-2-chrome-plated-brass-threaded-fittings.html

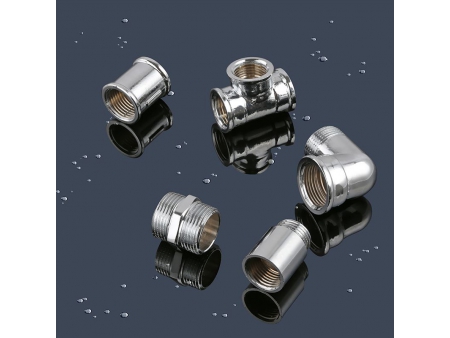

Les raccords filetés en laiton HS200 de Honson sont parfaitement adaptés à une multitude d'applications telles que le chauffage, l'eau de pluie, les systèmes de plomberie et les systèmes sanitaires. Ils sont durables et faciles à installer.

La vaste gamme de dimensions des raccords filetés, de 1/4" à 4", ainsi que les divers traitements de surface offrent aux utilisateurs la possibilité de sélectionner les raccords les mieux adaptés à l'application.

Caractéristiques

Adapté à une application dans les systèmes de plomberie et les installations de chauffage
Dimensions : de 1/4" à 1".
Norme EN1254-4
Certificat CE
Options de matériaux : CW617N-4MS, MS58
Options de traitement de surface : chromé

Connecteur droit
Coude
Té

Connecteur droit fileté en laiton chromé

Connecteur droit égal à filetage femelle, HS200-001

TAILLE	G	L
1/4''	1/4''	22
3/8''	3/8"	25
1/2''	1/2"	30
3/4''	3/4"	34
1''	1"	36
1 1/4''	1 1/4"	43
1 1/2''	1 1/2"	53
2''	2''	65
2 1/2''	2 1/2"	68
3''	3"	70
4''	4"	80

Coupleur réducteur à filetage femelle, HS200-002

TAILLE	G	G1	L	L1
1/2''×3/8''	1/2"	3/8"	21.5	13
3/4''×1/2''	3/4"	1/2"	26	14.5
1'' ×1/2''	1"	1/2"	28	16
1''×3/4''	1"	3/4"	29	16
1 1/4''×1/2''	1 1/4"	1/2"	30.5	18.5
1 1/4''×3/4''	1 1/4"	3/4"	31.5	18.5
1 1/4''×1''	1 1/4"	1"	33	18.5
1 1/2''×1''	1 1/2"	1"	33	19.5
1 1/2'' ×1 1/4''	1 1/2"	1 1/4"	35	19.5
2''×1''	2"	1"	37	23
2'' ×1 1/4''	2"	1 1/4"	39	23
2'' ×1 1/2''	2"	1 1/2"	40	23

Mamelon égal à filetage mâle, HS200-003

TAILLE	G	L	L1
1/8''	1/8''	19.5	8
1/4''	1/4''	21	8.5
3/8''	3/8"	22.5	9
1/2''	1/2"	25.5	10.5
3/4''	3/4"	29	12
1''	1"	31.5	13
1 1/4''	1 1/4"	35.5	15
1 1/2''	1 1/2"	39	16.5
2''	2"	45	19
2 1/2''	2 1/2"	58	25
3''	3"	63	27
4''	4"	81	35

Mamelon réducteur à filetage mâle, HS200-004

TAILLE	G	G1	L	L1	L2
1/4''×1/8''	1/4"	1/8"	20.5	8.5	8
3/8''×1/8''	3/8"	1/8"	21	7.5	9
3/8''×1/4''	3/8"	1/4"	21	7.5	9
1/2''×1/8''	1/2"	1/8"	23	7.5	11
1/2''×1/4''	1/2"	1/4"	23	7.5	11
1/2''×3/8''	1/2"	3/8"	24.5	9	11
3/4''×3/8''	3/4"	3/8"	26.5	9	12.5
3/4''×1/2''	3/4"	1/2"	29	11.5	12.5
1''×1/2''	1"	1/2"	30	11.5	14
1''×3/4''	1"	3/4"	31	12	14
1 1/4''×1/2''	1.1/4"	1/2"	33	11.5	16
1 1/4''×3/4''	1.1/4"	3/4"	34.5	13	16
1 1/4''×1''	1.1/4"	1"	35	13.5	16
1 1/2''×1/2''	1.1/2"	1/2"	33.5	11.5	16.5
1 1/2''×3/4''	1.1/2"	3/4"	35	13	16.5
1 1/2''×1''	1.1/2"	1"	35	13	16.5
1 1/2''×1 1/4''	1.1/2"	1.1/4"	38	16	16.5
2''×1/2''	2"	1/2"	37.5	11.5	20
2''×3/4''	2"	3/4"	39	13	20
2''×1''	2"	1"	40	14	20
2''×1 1/4''	2"	1.1/4"	42	16	20
2''×1 1/2''	2"	1.1/2"	42.5	16.5	20
2 1/2''×2''	2.1/2"	2"	54	20	25
3''×2''	3"	2"	57	20	27
3''×2 1/2''	3"	2 1/2"	62	27	25
4''×2 1/2''	4"	2 1/2"	71	35	25
4''×3''	4"	3"	73	35	27

Extension filetée mâle-femelle, HS200-009

TAILLE	D	G	G1	L	L1
3/8"×15	20	3/8"	3/8"	24	15
3/8"×30	20	3/8"	3/8"	39	30
3/8"×50	20	3/8"	3/8"	59	50
3/8"×100	20	3/8"	3/8"	109	100
1/2"×10	25	1/2"	1/2"	20	10
1/2"×15	25	1/2"	1/2"	25	15
1/2"×20	25	1/2"	1/2"	30	20
1/2"×25	25	1/2"	1/2"	35	25
1/2"×30	25	1/2"	1/2"	40	30
1/2"×40	25	1/2"	1/2"	50	40
1/2"×50	25	1/2"	1/2"	60	50
1/2"×60	25	1/2"	1/2"	70	60
1/2"×70	25	1/2"	1/2"	80	70
1/2"×80	25	1/2"	1/2"	90	80
1/2"×90	25	1/2"	1/2"	100	90
1/2"×100	25	1/2"	1/2"	110	100
3/4"×10	30.5	3/4"	3/4"	22	10
3/4"×15	30.5	3/4"	3/4"	27	15
3/4"×20	30.5	3/4"	3/4"	32	20
3/4"×25	30.5	3/4"	3/4"	37	25
3/4"×30	30.5	3/4"	3/4"	42	30
3/4"×40	30.5	3/4"	3/4"	52	40
3/4"×50	30.5	3/4"	3/4"	62	50
3/4"×60	30.5	3/4"	3/4"	72	60
3/4"×70	30.5	3/4"	3/4"	82	70
3/4"×80	30.5	3/4"	3/4"	92	80
3/4"×90	30.5	3/4"	3/4"	102	90
3/4"×100	30.5	3/4"	3/4"	112	100
1"×10	37.5	1"	1"	23	10
1"×15	37.5	1"	1"	28	15
1"×20	37.5	1"	1"	33	20
1"×25	37.5	1"	1"	38	25
1"×30	37.5	1"	1"	43	30
1"×40	37.5	1"	1"	53	40
1"×50	37.5	1"	1"	63	50

Douille filetée / Douille hexagonale, HS200-010

TAILLE	G	G1	L	L1
1/4''×1/8''	1/4"	1/8"	10	8
3/8''×1/8''	3/8"	1/8"	13	9
3/8''×1/4''	3/8"	1/4"	13	9
1/2''×1/8''	1/2"	1/8"	14.5	10.5
1/2''×1/4''	1/2"	1/4"	14.5	10.5
1/2''×3/8''	1/2"	3/8"	14.5	10.5
3/4''×1/8''	3/4"	1/8"	16	11.5
3/4''×1/4''	3/4"	1/4"	16	11.5
3/4''×3/8''	3/4"	3/8"	16	11.5
3/4''×1/2''	3/4"	1/2"	16	11.5
3/4''×5/8''	3/4"	5/8"	16	11.5
1''×3/8''	1"	3/8"	17.5	12.5
1''×1/2''	1"	1/2"	17.5	12.5
1''×3/4''	1"	3/4"	17.5	12.5
1 1/4''×1/2''	1.1/4"	1/2"	19.5	14.5
1 1/4''×3/4''	1.1/4"	3/4"	19.5	14.5
1 1/4''×1''	1.1/4"	1"	19.5	14.5
1 1/2''×1/2''	1.1/2"	1/2"	20.5	15
1 1/2''×3/4''	1.1/2"	3/4"	20.5	15
1 1/2''×1''	1.1/2"	1"	20.5	15
1 1/2''×1 1/4''	1.1/2"	1.1/4"	20.5	15
2''×1/2''	2"	1/2"	25.5	19
2''×3/4''	2"	3/4"	25.5	19
2''×1''	2"	1"	25.5	19
2''×1 1/4''	2"	1.1/4"	25.5	19
2''×1 1/2''	2"	1.1/2"	25.5	19
2 1/2''×1 1/4''	2.1/2"	1.1/4"	28	21
2 1/2''×1 1/2''	2.1/2"	1.1/2"	28	21
2 1/2''×2''	2.1/2"	2"	28	21
3''×1 1/2''	3"	1.1/2"	33	25
3''×2''	3"	2"	33	25
3''×2 1/2''	3"	2.1/2"	33	25
4''×1 1/2''	4"	1.1/2"	44	34
4''×2''	4"	2"	44	34
4''×2 1/2''	4"	2.1/2"	44	34
4''×3''	4"	3"	44	34

Embout fileté, HS200-011

TAILLE	G	L
1/8''	1/8''	9.5
1/4''	1/4"	10
3/8''	3/8"	10.5
1/2''	1/2"	12
3/4''	3/4"	13.5
1''	1"	15
1 1/4''	1 1/4"	15
1 1/2''	1 1/2"	16
2''	2"	19

Connecteur à collerette, HS200-012

TAILLE	G	L	L1
1/8''	1/8"	13.5	7
1/4''	1/4"	13.5	7
3/8''	3/8"	14	7
1/2''	1/2"	17	9
3/4''	3/4"	19.5	11
1''	1"	21.5	11.5
1 1/4''	1 1/4"	25.5	12.5
1 1/2''	1 1/2"	28.5	13
2''	2"	34.5	17
2 1/4''	2 1/4"	36	18.5
2 1/2''	2 1/2"	39.5	20
3''	3"	46.5	24
4''	4"	55.5	28

Mamelon d'écartement fileté, HS200-013

TAILLE	D	G	G1	L	L1
1/2''×50	21.5	1/2"	1/2"	50	15
1/2''×60	21.5	1/2"	1/2"	60	15
1/2''×70	21.5	1/2"	1/2"	70	15
1/2''×80	21.5	1/2"	1/2"	80	15
1/2''×100	21.5	1/2"	1/2"	100	15
1/2''×150	21.5	1/2"	1/2"	150	15
1/2''×200	21.5	1/2"	1/2"	200	15
1/2''×250	21.5	1/2"	1/2"	250	15
1/2''×300	21.5	1/2"	1/2"	300	15
3/4''×50	27	3/4"	3/4"	50	16.5
3/4''×70	27	3/4"	3/4"	70	16.5
3/4''×80	27	3/4"	3/4"	80	16.5
3/4''×100	27	3/4"	3/4"	100	16.5
3/4''×150	27	3/4"	3/4"	150	16.5
3/4''×175	27	3/4"	3/4"	175	16.5
3/4''×200	27	3/4"	3/4"	200	16.5
3/4''×250	27	3/4"	3/4"	250	16.5
1''×50	34	1"	1"	50	19
1''×60	34	1"	1"	60	19
1''×70	34	1"	1"	70	19
1''×80	34	1"	1"	80	19
1''×100	34	1"	1"	100	19
1''×150	34	1"	1"	150	19
1''×200	34	1"	1"	200	19
1''×250	34	1"	1"	250	19

Coude fileté en laiton chromé

Coude égal à filetage femelle, HS200-005

TAILLE	G	L	L1	H	H1
1/4''	1/4''	15.5	8.5	15.5	8.5
3/8''	3/8"	17.5	8.5	17.5	8.5
1/2''	1/2"	22	11	22	11
3/4''	3/4"	28	13.5	28	13.5
1''	1"	32	14	32	14
1 1/4''	1 1/4"	38	16	38	16
1 1/2''	1 1/2"	40.5	16	40.5	16
2''	2"	51	20	51	20
2 1/2''	2 1/2"	67	25.5	67	25.5
3''	3"	77	27	77	27
4''	4"	95	36	95	36

Coude égal de filetage mâle-femelle, HS200-006

TAILLE	G	G1	L	L1	H	H1
1/4''	1/4''	1/4''	20	7	15	8.5
3/8''	3/8"	3/8"	24.5	9	17	8.5
1/2''	1/2"	1/2"	29	10.5	22	11
3/4"×1/2"	3/4"	1/2"	27	12	24	11
3/4''	3/4"	3/4"	33.5	12.5	28	13
1''	1"	1"	38	13	32	14
1 1/4''	1 1/4"	1 1/4"	45	15	37	15
1 1/2''	1 1/2"	1 1/2"	48	16	40	16
2''	2"	2"	62	19	52	20
2 1/2''	2 1/2"	2 1/2"	77	24	67	25.5
3''	3"	3"	86.5	27	77	27

Té fileté en laiton chromé

Té égal fileté (FFF), HS200-007

TAILLE	G	L	L1	H	H1
1/4''	1/4''	31	8.5	15.5	8.5
3/8''	3/8"	35	8.5	17.5	8.5
1/2''	1/2"	44	11	22	11
3/4''	3/4"	56	13.5	28	13.5
1''	1"	64	14	32	14
1 1/4''	1 1/4"	76	16	38	16
1 1/2''	1 1/2"	81	16	40.5	16
2''	2"	102	20	51	20
2 1/2''	2 1/2"	134	25.5	67	25.5
3''	3"	154	27	77	27
4''	4"	190	31	95	31

Té de réduction fileté (FFF), HS200-008

TAILLE	G	G1	G2	L	L1	L2	H	H1
1/2''×3/8''×1/2''	1/2"	1/2"	3/8"	42	11	11	20	8.5
3/4''×1/2''×3/4''	3/4"	3/4"	1/2"	48	13	13	25	11
1''×1/2''×1''	1"	1"	1/2"	52	14	14	27.5	11
1''×3/4''×1''	1"	1"	3/4"	57	14	14	30	13.5
1 1/4''×1/2''×1 1/4''	1 1/4"	1 1/4"	1/2"	56	16	16	32	11
1 1/4''×3/4''×1 1/4''	1 1/4"	1 1/4"	3/4"	61	16	16	34	13.5
1 1/4''×1''×1 1/4''	1 1/4"	1 1/4"	1"	66	16	16	34.5	14
1 1/2'' ×1/2''×1 1/2''	1.1/2"	1.1/2"	1/2"	59	16	16	34.5	11
1 1/2'' ×3/4''×1 1/2''	1.1/2"	1.1/2"	3/4"	63	16	16	37	13.5
1 1/2''×1''×1 1/2''	1.1/2"	1.1/2"	1"	66	16	16	38	14
1 1/2''×1 1/4''×1 1/2''	1.1/2"	1.1/2"	1 1/4"	74	16	16	41	15
2''×1/2''×2''	2"	2"	1/2"	66	21	21	44	11
2''×3/4''×2''	2"	2"	3/4"	69	21	21	44	13.5
2''×1''x2''	2"	2"	1"	78	21	21	44	15
2''×1 1/4''×2''	2"	2"	1 1/4"	85	21	21	46	16.5
2''×1 1/2''×2''	2"	2"	1 1/2"	92	21	21	46	17
