Vanne d'aiguillage

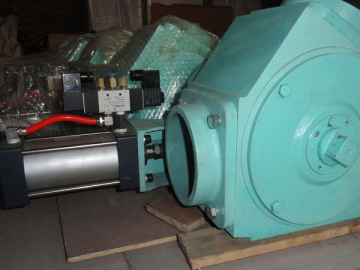

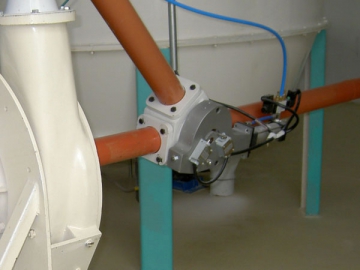

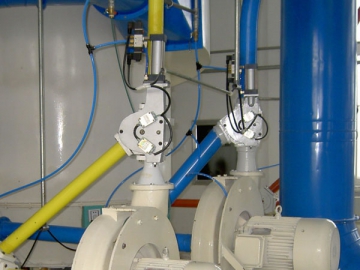

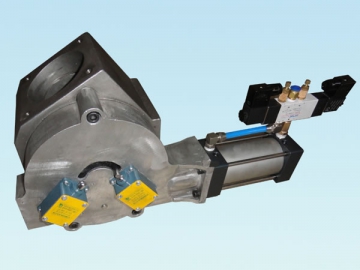

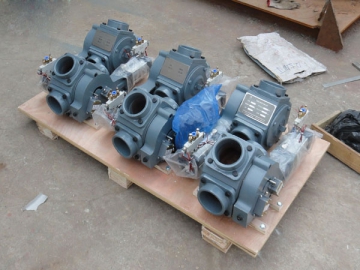

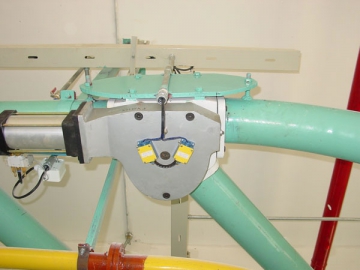

Les vannes d'aiguillage proposées par le groupe CTGRAIN sont composées d'un corps en fonte, d'un clapet à bille et d'un dispositif pneumatique. Les matériaux sont déversés dans la vanne de dérivation, puis redirigés grâce à l'action du clapet. Ce type de vanne pneumatique est utilisé notamment pour le transfert de matériaux dans les minoteries.
Caractéristiques de vanne d'aiguillage
1. Corps en fonte anti-déformation.
2. La vanne d'aiguillage 2 voies est équipée de dispositifs d'étanchéité hautes performances prévenant tout risque de fuite du matériau.
3. Cylindre pneumatique et électrovanne importés en option.
Caractéristiques techniques de vanne d'aiguillage
| Modèle | Diamètre intérieur (mm) | Inclinaison des tuyaux (°) | Tempé- rature max ( ℃ ) | Pression de service max(KPa) | Cylindre | |||
| Pneum- atique | Souffle | Transfert à vitesse réduite | Diamètre/ Course (mm) | Pression air (MPa) | ||||
| 65 | 50 | 100 | 50 | 100 | 400 | 50/100 | 0.4~0.6 | |
| 80 | 50/100 | |||||||
| 100 | 63/100 | |||||||
| 125 | 80/125 | |||||||
| 150 | 100/125 | |||||||
| 175 | 100/125 | |||||||
| 200 | 125/175 | |||||||
| 250 | 125/200 | |||||||
