Appareillage de commutation à basse tension GCS
Vue d’ensemble
L’appareillage de commutation à basse tension GCS est essentiel pour un système de distribution électrique dans les centrales électriques, les industries pétrolières, chimiques, textiles, de bâtiments grande hauteur et d’autres industries.
Dans des endroits requérant un automatisme élevé et une interface d’ordinateur, cette appareillage de commutation à basse tension GCS est adéquat pour une alimentation 380V/400V/660V, AC 50/60Hz triphasée, inférieure à des systèmes de génération et d’alimentation électrique 5000A. Il peut être utilisé pour le contrôle de moteur et la compensation électrique réactive.
Nous produisons rigoureusement une appareillage de commutation à basse tension selon les normes GB7251.1 (Appareillage de commutation à basse tension et assemblage d’appareil de commande, Partie 1: Assemblages testés et partiellement testés), JB/T9661 (Assemblages d’armoires à éléments amovibles basse tension) et IEC439 (Assemblages d’armoire de distribution et d’appareils de commande basse tension).

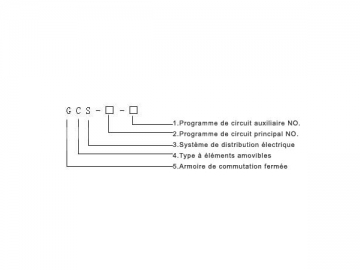

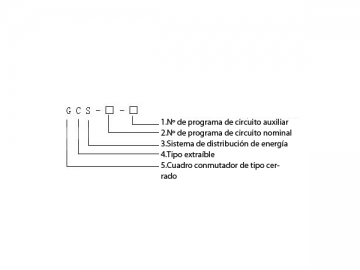

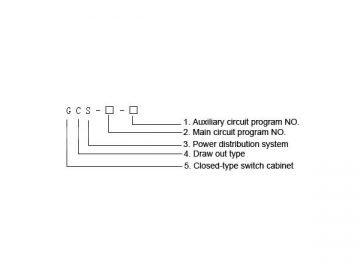

Instruction de modèle
Conditions de fonctionnement
Cette appareillage de commutation à basse tension doit être appliqué selon les conditions suivantes:
1. Température ambiante: -5°C à 40°C
Température moyenne en 24h: ≤ 35°C (Auquel cas, le déclassement doit être mis en œuvre selon la situation actuelle)
2. Altitude (pour une utilisation intérieure): ≤2000m
3. Humidité relative: A 40°C, valeur d’humidité moyenne n’excède pas 50% et à 20°C, la valeur peut être 90%0. La condensation doit être prise en compte pour les changements de températures.
4. Lorsque l’appareillage de commutation est monté, l’inclinaison de la partie verticale ne peut pas surpasser 5%. L’assemblage est effectué en conformité avec le standard GBJ232.
5. Cette appareillage de commutation à basse tension GCS doit être monté dans des emplacements sans vibrations intenses impacts ou sans danger de corrosion.
Note: N’hésitez pas à nous contacter pour vos exigences spéciales.
Avantages clé
1. Cette armoire de distribution est principalement composée de profilé en acier ouvert 8MF avec des trous de montages sur les deux profiles. Les trous sont disponibles avec un diamètre 9.1mm et un module de 20mm et 100mm pratique à monter.
2. Le barre omnibus principale horizontale adopte un mode d’arrangement de niveau pour améliorer la capacité de résistance de force électrodynamique, c’est aussi une mesure basique pour améliorer la résistance au court circuit du circuit principal.
3. Le compartiment de câbles est parfaitement conçu pour faciliter la connexion de câble.
4. La hauteur du module de chaque unité d’armoire est de 160mm. Cette appareillage de commutation à basse tension est conçu avec 1/2 unité, 3/2 unité, 2 unités et 3 unités. Le courant nominal du circuit d’unité est inférieur à 400A. Par conséquent, les unités d’armoire de distribution varient en longueur et en épaisseur et disposent d’une excellente compatibilité et inter verrouillage mécanique.
