1/2 unité à éléments amovibles avec courant jusqu’à 100A
200 (H) × 300 (l) × 400 (L) (mm)

1 unité à éléments amovibles avec courant jusqu’à 250A
200 (H) × 600 (l) × 400 (L) (mm)

2 unités à éléments amovibles avec courant jusqu’à 400A
400 (H) × 600 (l) × 400 (L) (mm)

3 unités à éléments amovibles avec courant jusqu’à 600A
600 (H) × 600 (l) × 400 (L) (mm)

Vue générale
L’appareillage de commutation à basse tension GCK est principalement utilisé dans les postes électriques, les centrales électriques, les entreprises industrielles et minières, les immeubles de grande hauteur et d’autres emplacements. Il est applicable pour un contrôle moteur et une distribution électrique 50Hz AC 380V et rencontre les normes IEC439.1 et GB7251.1.

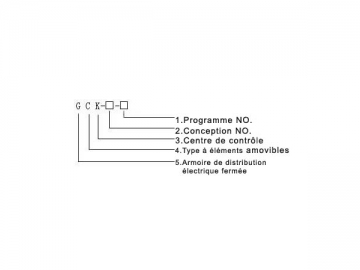

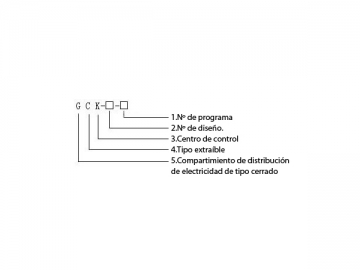

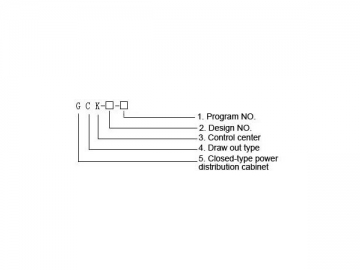

Instruction de modèle

Conditions de service
Cette appareillage de commutation à basse tension GCK dispose d’un appareillage de commutation à basse tension qui peut être utilisé dans les conditions suivantes:
1. Température ambiante: -10°C to 40°C
2. Altitude: ≤2000m (ou spécifications contraires)
3. Humidité relative: Valeur moyenne quotidienne ≤95%, valeur mensuelle moyenne ≤90%
4. Niveau de pollution d’air: Sans poussière apparente, fumée, gaz corrosif ou combustible, vapeur et sel.
5. Emplacements applicables: Sans vibrations intenses ou risque de corrosion vivace.

Avantages clés
1. Notre appareillage de commutation à basse tension GCK est principalement composé de profilé pressé (E=25mm).
2. Traités par galvanisation, tous les composants de cette armoire de commutation sont assemblés et fixés par un filetage autotaraudeux et des vis hexagonales.
3. Les dimensions de composants respectant une conception de construction modulaire assurent la compatibilité et l’interchangeabilité.
4. Equipée avec une porte, une cloison, un tiroir, une poutre de montage et d’autres pièces, ce panneau de distribution est élégant, robuste et fiable.
5. La cellule en forme de cube incorpore trois sections séparées incluant une armoire à barre omnibus, une cellule d’unité fonctionnelle et une chambre de câble. Ceci permet de minimiser les pertes et de disposer d’entretien sur site pratique.
