Vue d’ensemble

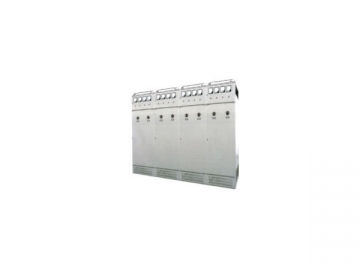

L’appareillage de commutation à basse tension GGD est une armoire électrique basse tension adéquate pour les centrales électriques, les postes électriques ainsi que les entreprises industrielles et minières. Spécifiquement, elles peuvent être appliquées dans un système de distribution électrique 3200A, 50Hz, AC 380V pour une conversion, une distribution et un contrôle d’énergie électrique.

Il est produit strictement en conformité avec les normes IEC439 (Assemblages d’armoire électrique basse tension et d’appareil de commande), GB7251.1 (Assemblages d’armoire électrique basse tension et d’appareil de commande, Partie 1 : Assemblages testés et partiellement testés) etc.

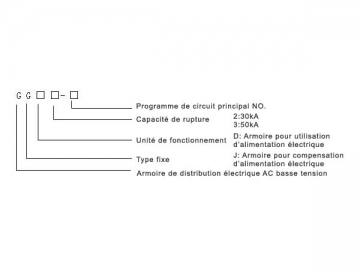

Instruction de modèle

Conditions de services
Cette appareillage de commutation à basse tension GGD fonctionne normalement sous les conditions suivantes:
1. Température ambiante: -5°C to 40°C
2. Humidité relative: ≤90% ( 25°C)
A 40°C, la valeur d’humidité moyenne n’excède pas les 50%. La condensation doit être prise en considération en raison des changements de températures.
3. Altitude: ≤2000m
4. Emplacement applicable: Emplacement ne subissant pas de vibrations intenses, d’impacts ou de risque de corrosion potentiel.
Note: N’hésitez pas à nous contacter pour vos exigences spéciales.

Avantages clé
1. De conception universelle, cette armoire de commutation adopte de l’acier profilé à froid 8MF (E=20mm), produit via une soudure partielle pour garantir une qualité et une robustesse élevée.

2. Pour réaliser un bon effet de dissipation de chaleur, certaines quantités de trous de radiation sur les parties inférieures et supérieures de l’appareillage de commutation à basse tension sont conçues. Spécifiquement, la chaleur s’échappe par les trous supérieurs et l’air froid entre par les trous inférieurs, fournissant un conduit ventilé.

3. En conformité avec les exigences de conception de produit industriel moderne fiables, les dimensions de notre armoire de commutation sont en nombre d’or. Par conséquent, l’appareillage de commutation à basse tension GGD entier est disponible avec une apparence élégante.

4. Le cadre principal du produit dispose de poignées de porte qui permettent un montage et un démontage aisé. Par conséquent, le joint en caoutchouc de plastique est inséré dans bord de la porte qui dispose d’une certaine course de compression et peut empêcher un impact direct de la porte et de l’armoire, améliorant largement le niveau de protection de la porte.

5. Les éléments électriques multiples de protection de porte sont fixés à l’appareillage de commutation à basse tension GGD par un câble en cuivre recuit multi toron. Les pièces d’installation à l’intérieure de l’armoire sont sécurisées par une vis moletée. Par conséquence, des circuits de protection de mise à la terre complets sont formés.

6. Le boîtier de l’armoire peut être démonté si nécessaire pour faciliter l’assemblage et l’ajustement de la barre omnibus principale sur site. Il existe des anneaux volant installés aux quatre coins de l’armoire pour un levage et une manipulation pratique.

7. Le niveau de protection de l’armoire de commutation atteint IP30 mais est aussi disponible d’IP20 à IP40.
