Pont roulant électromagnétique

Demande de devis

À propos de: http://lifting-cranes.com

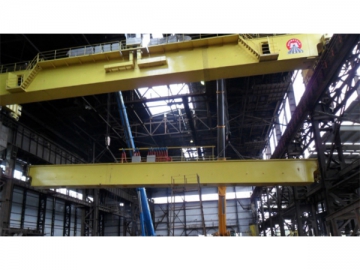

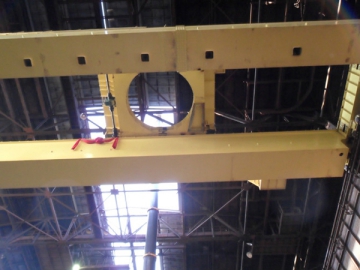

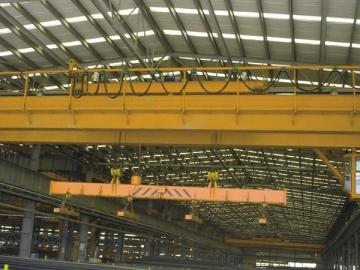

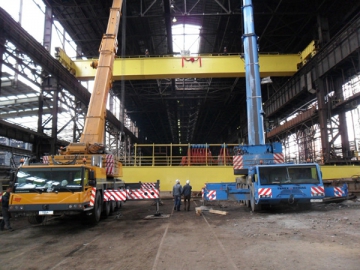

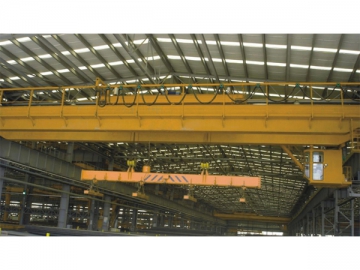

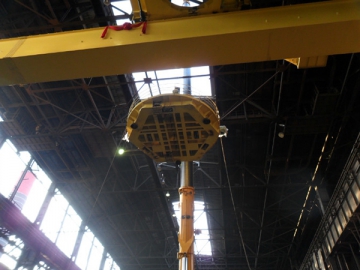

Notre grue-pont électromagnétique est adapté à une manutention extérieure ou intérieure des métaux ferreux tels que lingots d'acier, coupes d'aciers et ferraille en usines métallurgiques. Cette grue électromagnétique mobile peut également être utilisé dans les usines et les entrepôts de la machine pour soulever et transporter les débris de fer ou d'acier. C'est une grue mobile de grande capacité, disponible jusqu'au modèle A6. Le poids de cette grue électromagnétique comprend le poids mort du morceau électromagnétique.

La surcharge de pont suspendu électromagnétique se compose de caisson, camion de fin, chariot de levage, équipements électriques et électromagnétiques morceau. Il applique seule méthode de contrôle de la cabine. Cela revient à dire, tous les mécanismes de ce pont roulant à aimant sont contrôlés depuis la cabine du conducteur. En outre, cet appareil de levage comporte une protection anti-pluie pour les applications extérieures.

Fiche technique-Pont roulant électromagnétique

Dispositif		Unité	Paramètres
Capacité de levage		t	5								10								16
Envergure		m	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5	10.5	13.5	16.5	19.5	22.5	25.5	28.5	31.5
Hauteur sous crochet max.		m	16								16								16
Vitesse	Levage dispositif électromagnétique	m/min	19.9								19.4								16.4
	Déplacement chariot		39.5								43.8								45
	Déplacement grue		115.6				116.8				115.6				116.8				112.5				101.4
Moteur	Levage dispositif électromagnétique	type/kw	YZR200L-6/1.5								YZR250M1-6/2.2								YZR132M2-6/45
	Déplacement chariot		YZR112M-6/1.5								YZR132M1-6/2.2								YZR132M1-6/2× 11
	Déplacement grue		YZR160M1-6/2× 5.5				YZR160M2-6/2× 5.5				YZR160M1-6/2× 5.5				YZR160M2-6/2× 7.5				YZR160M2-6/2× 7.5				YZR160L-6/2× 11
Dimensions principales		B	5390			5490			6100		6040			6130			6330		6235				6835
		Ba	3600			3660			5000		4250			4200			5000		4400				5000
		Bx	1100								1500 1700								1700
		b	230																260
		Lx	1400								1500								2000
		H	1764								2028			2026			2076		2095				2097			2187
		H1	2526	2546	2756	2906	3056	3206	3356	2528		2548	2598	2758	2908	3008	3158	3308	2570	2572	2552	2622	2770	2920	3070	3220
		H2	735								790								890
		S1	1250								1500								1900
		S2	1500

			F	122	126	226	376	526	676	826	976	122	128	228	378	528	626	778	928	180	182	182	242	390	540	690	840
			h	850								720								700
Poids		Chariot	t	2.496								4.662								5.55
		Poids total		13.64	15.45	17.44	19.96	22.34	26.64	29.84	32.84	19.5	21.4	24.2	25.9	28.7	33	36.3	39.2	20.6	22.5	25.8	29.1	31.8	35.9	39.4	42.3
Pression roues max.			KN	72	79	87	94	104	114	122	134	115	122	129	138	145	157	164	173	143	153	162	173	184	194	204	213
Dispositif électromagnétique	Modèle			MW1-6				MW1-16				MW1-16								MW1-16
	Capacité de succion		T	4.54				3.33				8.33								14.33
	Poids mort			0.46				1.67				1.67								1.67
	Diamètre		mm	776				1180				1180								1180
Roulements en acier	d			38KG /m								43KG /m								43KG /m
Alimentation électrique				Triphasé A,C 50HZ 380V
