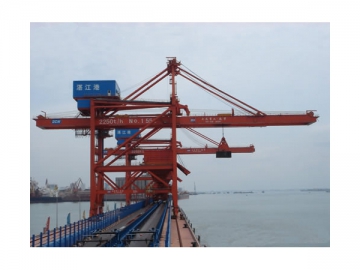

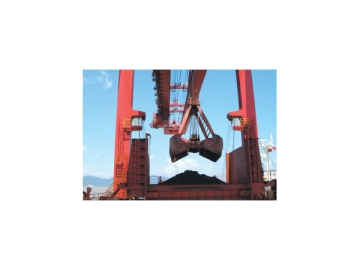

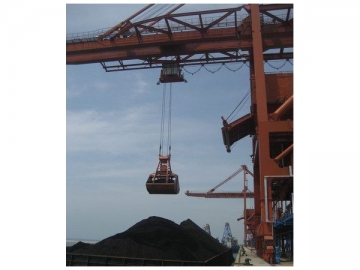

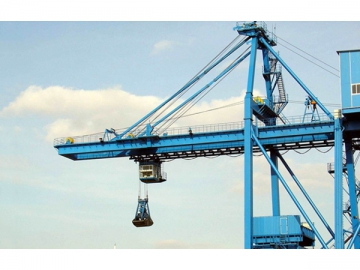

Grue portuaire (Appareil de déchargement de navire à fonctionnement continu)
| Désignation connexe | Grue portuaire |
| Modèle | |
| Capacité de levage | 35 tonnes sous écarteur |
| Hauteur de levage | 16 m |
| Classe de fonctionnement | A7, A8 |
| Température ambiante | -25℃～ 45℃ |
Description rapide
La grue portuaire est principalement utilisée dans les ports pour le déchargement des marchandises en vrac sur les bateaux. Cet équipement de manutention vous garantit des performances exceptionnelles dans la durée. En fonction des conditions de l'environnement d'installation, cette grue portuaire vous est proposée en deux modèles : fixe ou mobile. N'hésitez pas à nous contacter si vous êtes à la recherche d'une solution de manutention pour le déchargement de vos navires.
Conditions de l'environnement de la grue portuaire
1. Alimentation: Alimentation triphasé A.C. avec tension de 380V, et fréquence de 50Hz.
2. Température ambiante: De -25℃ à 40℃.
3. Humidité relative si la température est de 40℃: ≤95%.
4. Vitesse du vent: ≤20m/s (aux heures de fonctionnement); ≤ 42m/s (en dehors heures de mise en service).
5. Configuration spéciale disponible si les conditions environnementales sont différentes de celles mentionnées ci-dessus.

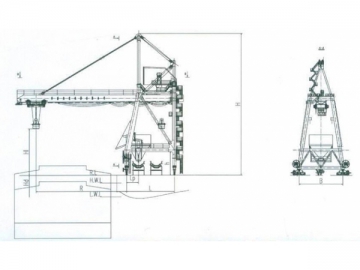

| Capacité de production | 1250 t/h | |
| Capacité max. | 1400 t/h | |
| Type de marchandise | Charbon | |
| Taille du navire | 50,000 DWT | |
| Capacité de levage | 32m | |
| Envergure | 22m | |
| Distance à la base | 18m | |
| Portée max. du déchargement | Déployé | 28m |
| Replié | 12m | |
| Capacité de levage du godet | Rail supérieur | 21m |
| Rail inférieur | 19m | |
| Angle de levage | 0~80 | |
| Volume de la trémie | 75m³ | |
| Vitesse de levage | 110~150 m/min | |
| Vitesse de déplacement du chariot | 180 m/min | |
| Vitesse de déplacement de la grue | 22 m/min | |
| Vitesse de déplacement de la cabine | 20 m/min | |
| Largeur du convoyeur à bande | 1600 mm | |
| Vitesse du convoyeur à bande | 2.5 m | |
| Temps de levage, monosens | 7 min | |
| Chargement max. | 350 min | |
| Rail de la grue | QU100 | |
| Puissance totale | 1240 kw | |
| Alimentation | H.V. bobine de câble, 10kv 50Hz | |
| Mode de contrôle | Boîtier de commande filaire, contrôle en cabine et contrôle à distance |
| Pièces électriques | SCHNEIDER, SIEMENS, CHINT |
| VFD | SCHNEIDER, SIEMENS, CHINT, YASKAWA |
| Moteur | XINDALI, JMU, ABM. ABB, WEG. SIEMENS ou tout autre |
| Réducteur | TAILONG, TAIXING, SEW ou tout autre |
| Classe de fonctionnement | A7/A8 |
| Limiteur de surcharge | Oui/Non |
| Alerte visuelle et sonore | Oui/Non |
