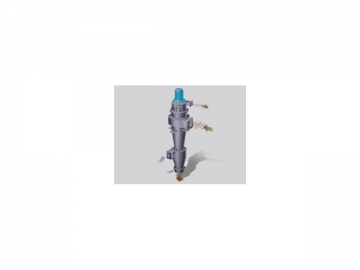

Classificateur à contre-courant LHU
Principe de fonctionnement
Le classificateur à contre-courant LHU délivre les matériaux depuis le dispositif de succion à air jusqu'au classificateur. Puis, sous la force centrifuge de la roue du classificateur et la gravité produite par le dispositif de courant d'air orienté, les particules subissent alors une classification fine et grossière.
Avantages des performances et applications
1. Le classificateur à contre-courant LHU est doté des avantages comme sa haute efficace de classification, qui est 30% plus haute que celle des autres classificateurs et peut plus rapidement séparer les particules ultrafines des matériaux compris entre d97= 5-250 microns.
2. Le classificateur à contre-courant LHU d'une forte dispersibilité est parfait pour les matériaux visqueux, matériaux de mauvaise fluidité, etc.
3. La gamme de classification est ajustable de D97=3―100 microns.
4. Le classificateur à contre-courant LHU peut utilisé une machine dont la capacité de traitement est comprise dans les 0.05―50t/h.
5. Il forme une opération en ligne avec les autres classificateurs.
6. Le classificateur à contre-courant LHU peut également constituer une opération en ligne avec un broyeur à boulets, un broyeur à impact et autres équipements de broyage variés.
| Donnée \ Modèle | Finesse (um) | Puissance (kw) | Capacité de manutention (t/h) |
| LHU-10 | 2-150 | 1.5-2.2 | 0.05-3 |
| LHU-20 | 2-150 | 3-4 | 0.15-0.75 |
| LHU-40 | 2-150 | 5.5-7.5 | 0.3-1.5 |
| LHU-80 | 2-150 | 11-15 | 0.6-3 |
| LHU-160 | 2-150 | 18.5-22 | 1.5-6 |
| LHU-320 | 2-150 | 30-37 | 3-12 |
| LHU-630 | 2-150 | 37-45 | 6-25 |
| LHU-1250 | 2-150 | 75-90 | 10-50 |

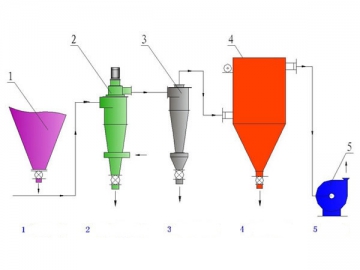

Organigramme I (mode d'opération autonome)
- 1. Système d'alimentation
- 2. Classificateur à contre-courant
- 3. Collecteur cyclonique
- 4. Collecteur de poussière à impulsion
- 5. Ventilateur de tirage

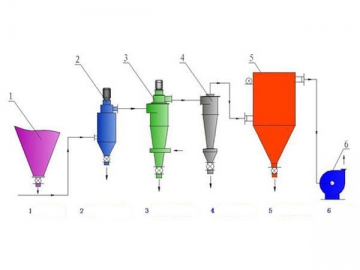

Organigramme Ⅱ (mode d'opération joint avec classificateur de distribution).
- 1. Système d'alimentation
- 2. Classificateur de distribution
- 3. Classificateur à contre-courant
- 4.Collecteur cyclonique
- 5.Collecteur de poussière à impulsions
- 6. Ventilateur de tirage
