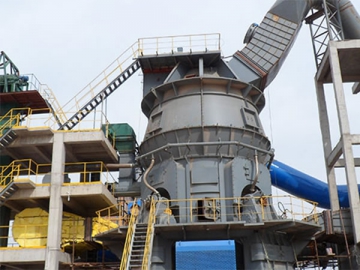

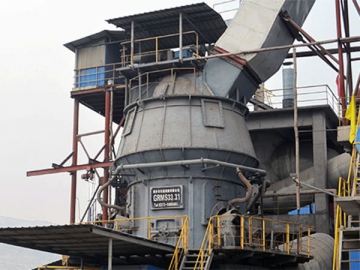

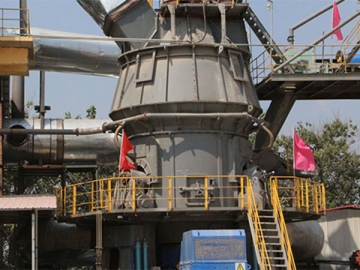

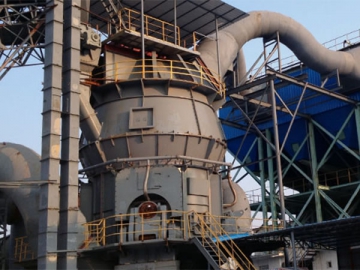

Broyeur à cylindres verticaux pour laitier moulu
| Application | Cimenterie , unité de broyage de clinker, aciérie |
| Capacité | 30-180 t/h |
| Puissance du moteur | 1600-5000 kW |
| Finesse | 4200-4500 cm²/g |
Description
Le broyeur vertical pour laitier moulu est un utilisé pour le broyage de laitier granulé de haut fourneau moulu en de petites particules. En Chine le laitier granulé de haut fourneau moulu de qualité (finesse: 4200-4500cm2/g) produit par les broyeurs verticaux sont utilisés comme substituts aux clinkers dans la production de ciment conventionnel, ainsi qu’en remplacement partiel des OPC dans la production de béton prêt à l’emploi, dans lesquels le pourcentage de laitier granulé de haut fourneau moulu est respectivement de 10-15% et 20-25%.
Caractéristiques
1. Système d’extraction de fer
C’est un fait bien connu que les particules de fer dans le laitier granulé de haut fourneau moulu sont la cause principale de l’usure des broyeurs. Aussi, il est extrêmement important de retirer la quantité maximum de fer. Le circuit externe de matériel est fait pour cela, comme il gère une large quantité de matériaux, dont une certaine partie est déjà en partie broyée.
2. Protection contre l’usure
L’équipement de broyage, soigneusement entretenu par le propriétaire, est doté d’une haute disponibilité et d’une opération sans problèmes. Aucun des plaques de protection d’usure dans le revêtement du broyeur et dans le cône de grès dur du séparateur n’ont eu besoin d’être remplacés. Seulement le céramique moulable dans la section du revêtement supérieur du séparateur a été remplacé par des plaques d’acier résistantes à l’usure, peu après la mise sous service.
Principe de fonctionnement du broyeur à cylindres verticaux
Spécifications
| Modèles | Diamètre de table de broyage (mm) | Diamètre de cylindres (mm) | Nombre de cylindres (n) | Moteur (kW) | Productivité (t/h) |
| | 2600 | 1600 | 2 | 1000 | 30 |
| | 3300 | 1700 | 3 | 1600 | 50 |
| | 3500 | 1800 | 3 | 1800 | 60 |
| | 4000 | 1900 | 4 | 2240 | 70 |
| | 4300 | 2120 | 4 | 2800 | 90 |
| | 4600 | 2240 | 4 | 3150 | 105 |
| | 4800 | 2240 | 4 | 3550 | 125 |
| | 5000 | 2360 | 4 | 3800 | 140 |
| | 5300 | 2500 | 4 | 4200 | 160 |
| | 5600 | 2500 | 6 | 5000 | 180 |
Remarque: référence de configuration spectrale du broyeur
1. Friction moyenne de matériel (MFs)=0,9~1,0.
2. Humidité de matériel max 15%.
3. Granularité de poudre raffinée 4200~4500 cm²/g.
4. Humidité de poudre raffiné 0,5~1,0%.
5. La puissance installée de notre broyeur à béton et les paramètres techniques peuvent être ajustés de manière appropriée sur la base des propriétés matérielles actuelles et des exigences du propriétaire.
