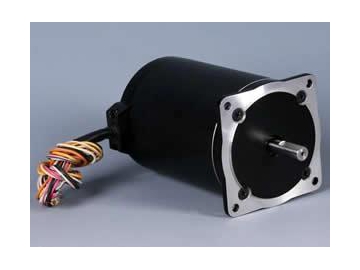

Moteur pas à pas hybride 2 phases 0.72, 1.2, 1.5, 1.8 degrés taille 130mm
Demande de devis
Caractéristiques
Le moteur pas à pas hybride 2 phases se caractérise par un couple élevé, une grande précision, un fonctionnement correct.
Application
Ce moteur pas à pas hybride 2 phases est utilisé dans la machine de gravure et dans d’autres équipements du secteur publicitaire.
| Articles | Spécifications |
| Angle de pas | 0.72° /1.2° /1.8° |
| Précision de l'angle de pas | ± 5% (pas intégral, à vide) |
| Précision de résistance | ± 10% |
| Exactitude d'inductance | ± 20% |
| Température de levage | 80℃ Max.( courant nominal, 2 phases) |
| Température ambiante | -20℃~ 50℃ |
| Résistance à l'isolation | 100MΩ Min., 500V DC |
| Rigidité diélectrique | 1500V AC par minute |
| Lecture radiale | 0.02 Max. (charge 450 g) |
| Lecture axiale | 0.08 Max. (charge 450 g) |
| Force radiale maximale | 220N (20mm à partir de la bride) |
| Force axiale maximale | 60N |
| Rotation | CW (à partir de la bride avant) |
| Modèle | Nombre de phases | Angle de pas | Tension nominale | Courant par phase | Fréquence à vide | Couple de maintien | Inertie du rotor | Longueur | Dimensions de l'arbre Φ D | Dimensions de la bride D1 | KEY A | Diagramme de câblage |
| Axe simple | | Degrés | V | A | KHz | Kg·cm | kg·cm2 | mm | mm | mm | | |
| FL130BYG2501 | 2 | 1.8 | 120-310 | 6.0 | ≥20 | 27 | 33 | 165 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | 1 |
| FL130BYG2502 | 2 | 1.8 | 120-310 | 7.0 | ≥15 | 40 | 48 | 230 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | 1 |
| FL130BYG2503 | 2 | 1.8 | 120-310 | 7.0 | ≥12 | 50 | 60 | 270 | | 100 0 -0.023 | | 1 |
| FL130BYG3501 | 3 | 1.2 | 80-325 | 6.0 | ≥15 | 25 | 33 | 165 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | |
| FL130BYG3502 | 3 | 1.2 | 80-325 | 6.0 | ≥15 | 37 | 48 | 230 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | |
| FL130BYG3503 | 3 | 1.2 | 80-325 | 6.0 | ≥15 | 50 | 60 | 270 | | 100 0 -0.023 | | |
| FL130BYG5501 | 5 | 0.72 | 120-310 | 5.0 | ≥20 | 20 | 33 | 165 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | 2 |
| FL130BYG5502 | 5 | 0.72 | 120-310 | 5.0 | ≥20 | 30 | 48 | 230 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | 2 |
| FL130BYG5503 | 5 | 0.72 | 120-310 | 5.0 | ≥15 | 40 | 60 | 270 | | 100 0 -0.023 | | 2 |
