4 séries de diviseurs de débit disponibles avec une cylindrée de 1,6 à 70 ml/r

Diviseur de debit à engrenage

Étant une partie de nos quatre séries de diviseurs de débit à engrenage qui incluent les 1AFDF, 2FDF et 3FDF, la série 1FDF se distingue des autres à cause de sa précision dans la gestion des débits hydrauliques. Elle offre une cylindrée de 1.6 à 8.42 ml/r. Ces diviseurs de débit à engrenage sont conçus pour connecter multiples moteurs à engrenage via un coupler, créant un système qui assure l’opération synchronisée des actionneurs avec une grande précision.

Les caractéristiques de la série 1FDF incluent

Une cylindrée de 1.6 à 8.42 ml/r, conçue pour une distribution optimale de débit.
Maintient la chute de pression entre 16 et 19 bars pour une performance efficace du système.
Garantit les opérations synchronisées des actionneurs avec une grande précision, atteignant ainsi la précision de la synchronization de ±1.5% à ±2%.
La capacité de s’intégrer dans les soupapes de décharge, les clapets antiretours et les vannes de régulation de vitesse, ce qui offre la protection du système et les fonctions supplémentaires.

Spécifications

Cylindrée		Orifice SAE		Débit minimal/Sec		Débit maximal/Sec		Pression différentielle entre Entrée/Sortie		Pression de sortie maximale Toute section
In3	Cm3	Entrée	Sortie	Gpm	Lpm	Gpm	Lpm	Psi	Bar	Psi	Bar
0.097	1.6	SAE6	SAE6	0.8	3	1.7	6.4	1800	124	3500	240
0.129	2.13	SAE8	SAE8	1.2	4.5	2.5	9.5	1800	124	3500	240
0.194	3.18	SAE8	SAE6	1.7	6.4	4.5	13.2	1800	124	3500	240
0.258	4.24	SAE10	SAE10	2.5	9.5	5	18.9	1800	124	3500	240
0.323	5.29	SAE10	SAE10	3	11.4	6	22.7	1800	124	3500	240
0.388	6.36	SAE10	SAE10	3.5	13.2	7	26.5	1600	110	3500	240
0.453	7.42	SAE10	SAE10	4	15.1	8	30.3	1300	90	3500	240
0.517	8.42	SAE10	SAE10	4.5	17	9	34.1	1200	83	3500	240

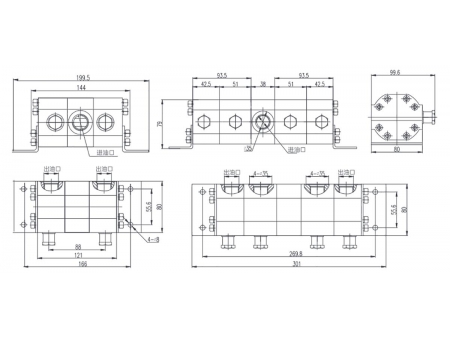

Dimensions

Applications

Les diviseurs de débit à engrenage de la série 1FDF sont largement utilisés dans les machines industrielles, agricoles et dans celles de stockage. De ce fait, ils jouent un rôle clé de garantir une opération synchronisée. Ils sont essentiels dans les équipements tels que les camions grues, les plateformes élévatrices, les tracteurs, les moissonneuses, les fendeuses de bûches et les nacelles élévatrices, ce qui facilite une performance précise et efficiente dans plusieurs applications ou emplois.
