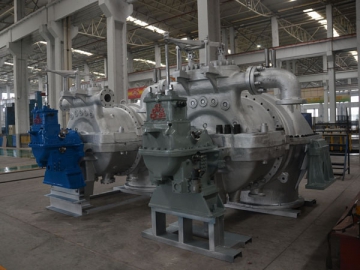

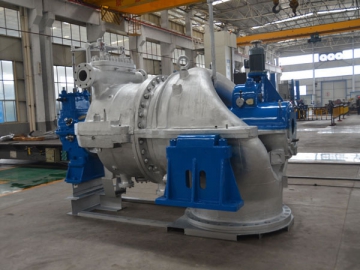

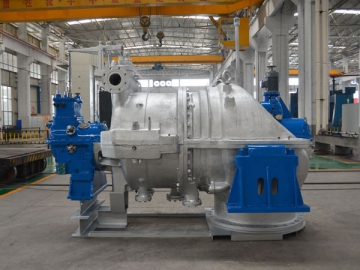

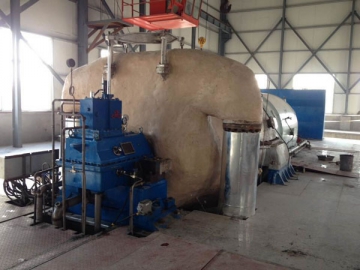

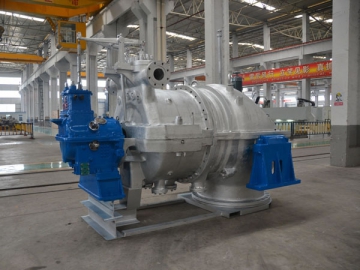

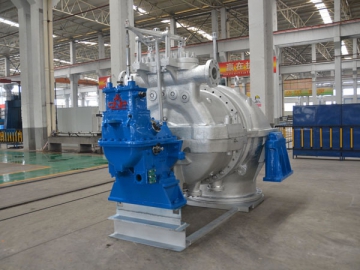

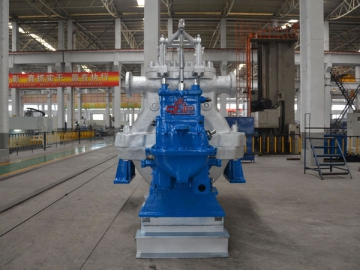

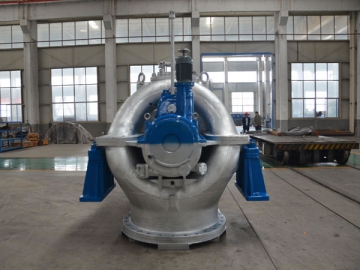

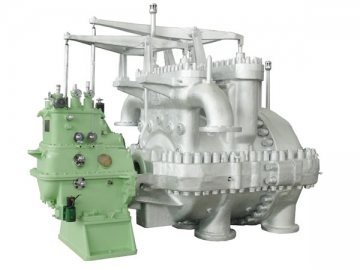

Turbine à vapeur (Turbine à contre-pression avec système d'extraction de vapeur)
En tant que turbine d'extraction de vapeur, cette turbine à vapeur permet d'extraire une partie de la vapeur de la phase intermédiaire pour des applications industrielles particulières. Pour cette raison, on l'appelle aussi turbine d’extraction à contre-pression. Ce produit peut être utilisé comme équipement de production d'énergie et équipement d’approvisionnement en chaleur. Il est utilisé dans de nombreuses industries comme dans les stations d'alimentation privée, le recyclage de chaleur résiduelle, la production de sucre, la fabrication du papier, la pétrochimie, et ainsi de suite.
Cette sélection de turbine à vapeur peut être ajustée librement en fonction de l'extraction de la vapeur, la charge thermique, et la charge d'alimentation. Elle peut fonctionner en mode 100% contre-pression et toute la vapeur sera utilisée pour la production d'électricité. Vous pouvez utiliser ce type de turbine à contre-pression dans diverses conditions d'admission de vapeur et d'extraction.
Paramètres techniques de la turbine à vapeur
| NO. | Modèles | Puissance (MW) | Entrée | Pression d’extraction (MPa) | Pression d'échappement (MPa) | |
| Pression (MPa) | Température (℃) | |||||
| 1 | 1.5 | 2.35 | 390 | 0.981 | 0.49 | |
| 2 | 1.5 | 3.43 | 435 | 0.981 | 0.294 | |
| 3 | 1.5 | 3.43 | 435 | 0.981 | 0.49 | |
| 4 | 3 | 3.43 | 435 | 0.981 | 0.12 | |
| 5 | 3 | 3.43 | 435 | 0.981 | 0.294 | |
| 6 | 3 | 3.43 | 435 | 0.981 | 0.49 | |
| 7 | 3 | 3.43 | 435 | 1.57 | 0.49 | |
| 8 | 3 | 3.43 | 435 | 1.86 | 0.785 | |
| 9 | | 3 | 3.43 | 435 | 2.35 | 0.294 |
| 10 | 5 | 3.43 | 435 | 1.47 | 0.39 | |
| 11 | 6 | 3.43 | 435 | 0.981 | 0.294 | |
| 12 | 6 | 3.43 | 435 | 0.981 | 0.49 | |
| 13 | 6 | 3.43 | 435 | 1.27 | 0.294 | |
| 14 | 6 | 3.43 | 435 | 1.27 | 0.392 | |
| 15 | 6 | 3.43 | 435 | 1.27 | 0.49 | |
| 16 | 6 | 3.43 | 435 | 1.57 | 0.686 | |
| 17 | 6 | 3.43 | 435 | 1.96 | 0.981 | |
| 18 | 6 | 4.9 | 435 | 0.981 | 0.294 | |
| 19 | 6 | 4.9 | 435 | 0.981 | 0.49 | |
| 20 | 6 | 4.9 | 435 | 1.57 | 0.686 | |
| 21 | 7 | 3.43 | 435 | 0.98 | 0.29 | |
| 22 | 7 | 3.43 | 435 | 1.27 | 0.785 | |
| 23 | 7 | 3.43 | 435 | 1.27 | 0.49 | |
| 24 | 7.5 | 4.9 | 470 | 1.86 | 0.981 | |
| 25 | 8 | 6.5 | 480 | 1.08 | 0.54 | |
| 26 | 12 | 3.43 | 435 | 0.49 | 0.17 | |
| 27 | 12 | 3.43 | 435 | 0.981 | 0.49 | |
| 28 | 12 | 3.43 | 435 | 0.981 | 0.294 | |
| 29 | 12 | 3.43 | 435 | 1.5 | 0.8 | |
| 30 | 12 | 3.43 | 435 | 1.57 | 0.785 | |
| 31 | 12 | 4.9 | 435 | 0.981 | 0.294 | |
| 32 | 12 | 4.9 | 470 | 2.5 | 0.981 | |
| 33 | 12 | 3.43 | 435 | 1.57 | 0.49 | |
| 34 | 12 | 4.9 | 435 | 0.981 | 0.49 | |
| 35 | 15 | 4.9 | 435 | 0.98 | 0.294 | |
| 36 | 15 | 4.9 | 470 | 1.57 | 0.981 | |
| 37 | 18 | 9.81 | 435 | 2.45 | 0.981 | |
| 38 | 21 | 10.4 | 490 | 3.9 | 0.6 | |
| 39 | 25 | 3.43 | 435 | 1.27 | 0.49 | |
| 40 | 25 | 8.83 | 535 | 3.82 | 0.981 | |
| 41 | 25 | 8.83 | 535 | 3.68 | 1.18 | |
| 42 | 25 | 8.83 | 535 | 0.98 | 0.118 | |
| 43 | 25 | 9 | 535 | 1.4 | 0.8 | |
| 44 | 30 | 8.83 | 535 | 4.2 | 1.2 | |
Paramètres techniques de la turbine à contre-pression de haute performance et grande vitesse
| NO. | Modèles | Puissance (MW) | Entrée | Pression d’extraction (MPa) | Pression d'échappement (MPa) | Vitesse (r/min) | |
| Pression (MPa) | Température (℃) | ||||||
| 1 | 1.5 | 3.432 | 435 | 0.981 | 0.49 | 12080 | |
| 2 | 2 | 3.432 | 435 | 0.981 | 0.2 | 12080 | |
| 3 | 2.6 | 3.432 | 435 | 0.785 | 0.245 | 9570 | |
| 4 | 3 | 3.432 | 435 | 0.981 | 0.49 | 9570 | |
| 5 | 3 | 3.432 | 435 | 1.079 | 0.392 | 9570 | |
| 6 | 3 | 3.432 | 435 | 0.9 | 0.4 | 9570 | |
| 7 | 4 | 3.432 | 435 | 1.57 | 0.49 | 9570 | |
| 8 | 3 | 4.903 | 470 | 2.695 | 1 | 9570 | |
| 9 | 6 | 4.903 | 435 | 0.785 | 0.245 | 7650 | |
| 10 | 6 | 4.903 | 435 | 1.47 | 0.98 | 7650 | |
| 11 | 7 | 4.903 | 470 | 1.27 | 0.588 | 9570 | |
| 12 | 7.5 | 4.903 | 435 | 1.96 | 1.274 | 7650 | |
| 13 | 13 | 8.83 | 535 | 3.72 | 0.882 | 8000 | |
| 14 | 15 | 8.83 | 535 | 3.72 | 0.98 | 8000 | |
| 15 | 18 | 8.83 | 535 | 2.6 | 1.1 | 7000 | |
Remarques: Ces modèles sont uniquement fournis à titre indicatif. Selon les besoins du client, nous pouvons également fournir la turbine à vapeur personnalisée.
